带侧翼支撑的中空连接结构件

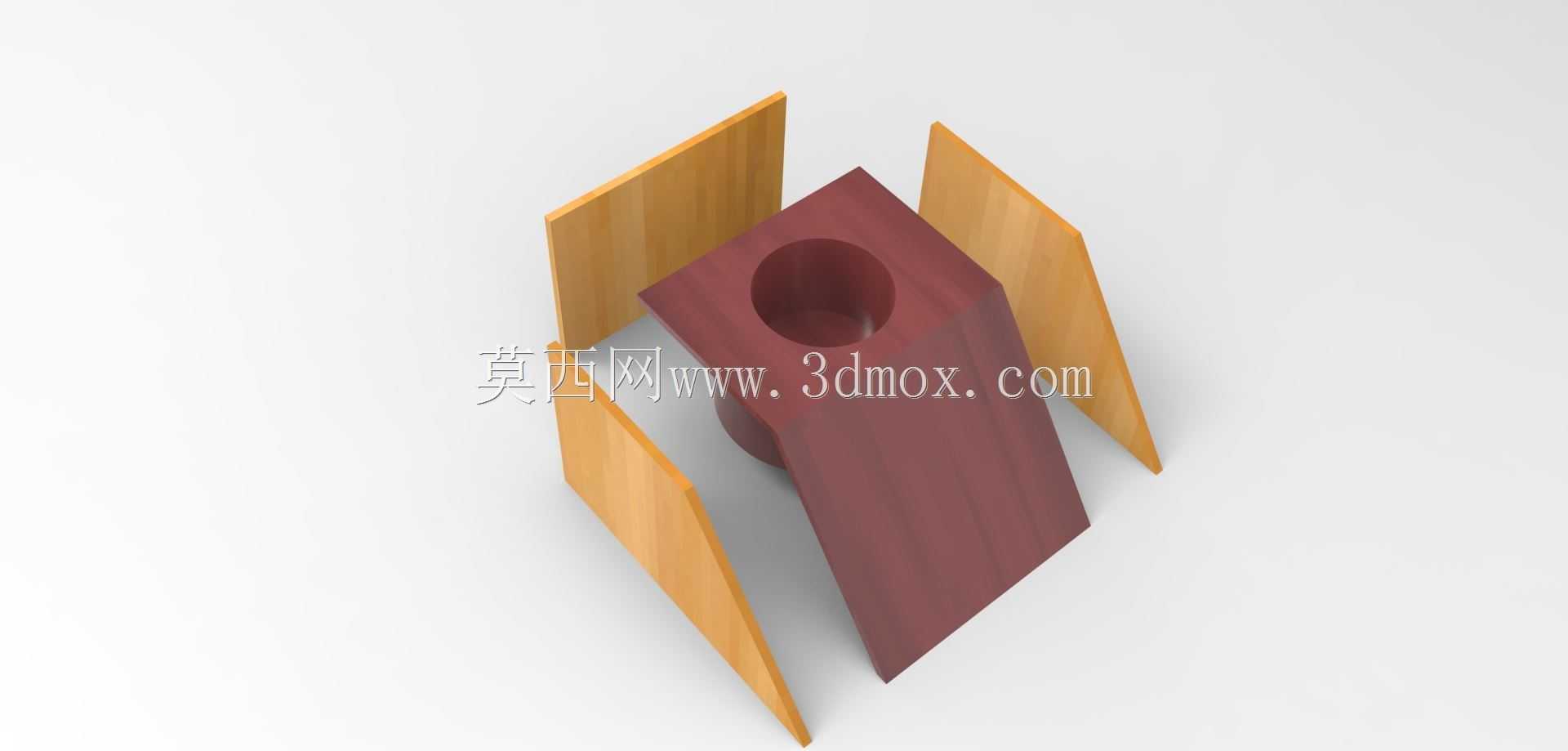

　　这类带侧翼支撑的中空连接结构件，常应用在轻型物料输送线的侧边导向定位场景，也可作为小型工装夹具的定位基座使用，在轻工包装设备的料道侧边限位、小型自动化装配工位的工件承托环节都能见到同类结构的身影。从实际使用场景来看，该构件的核心作用是为相邻的薄板类导向件提供稳定的安装基准，中间的中空通孔可用于穿装定位销轴或者紧固螺栓，实现构件与设备主框架的刚性连接，四块倾斜布置的侧翼板则为贴附在其外侧的导向挡板提供均匀的支撑力，避免导向挡板在长期受工件摩擦、碰撞的过程中出现变形移位的问题。

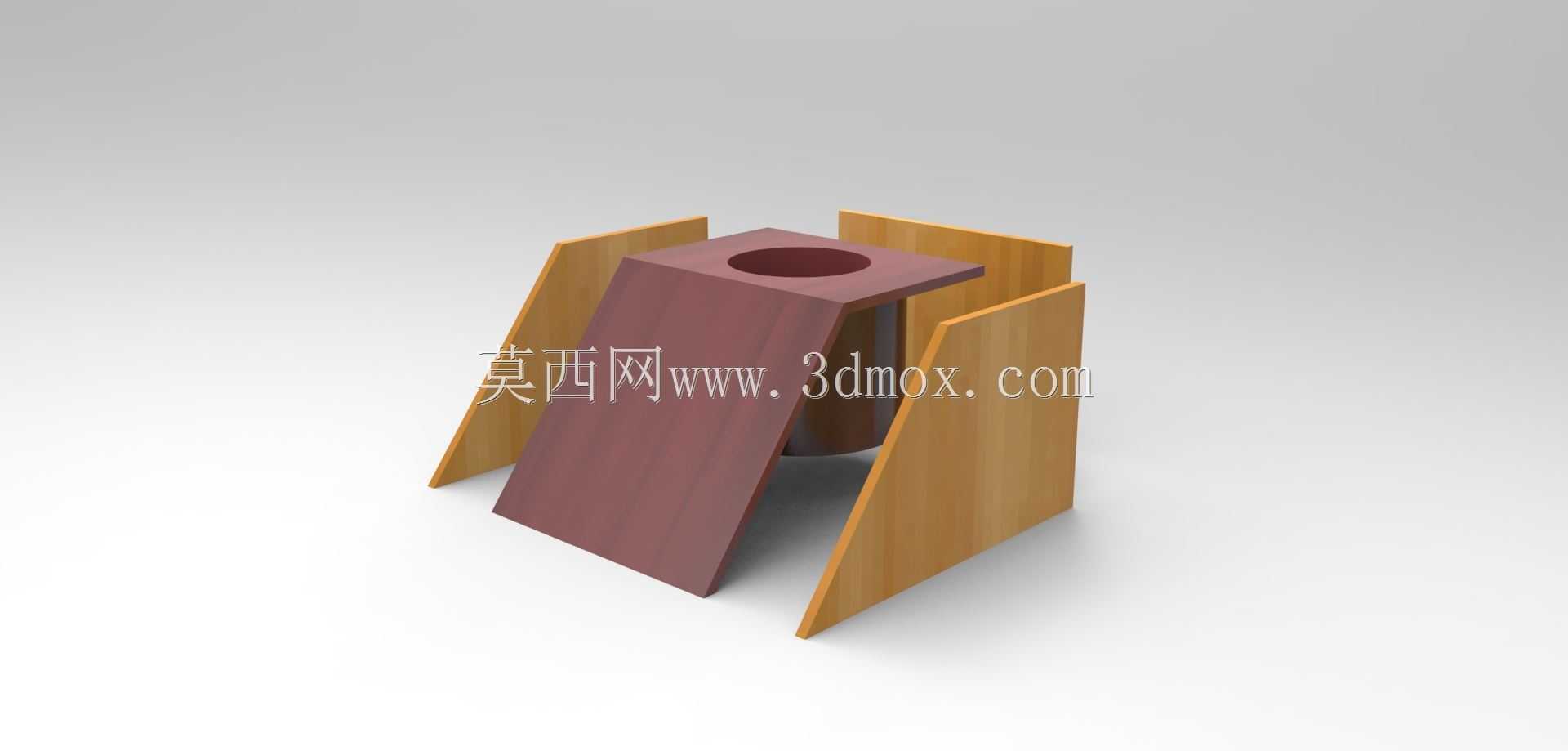

　　设计过程中优先考虑了安装边界的适配性，构件主体的倾斜块体与侧翼板采用一体化成型思路，减少了后续装配的累计误差，中间的通孔轴线与主体块的安装面保持垂直，保证穿装紧固件时受力方向与安装面法线重合，避免长期受载后出现紧固件松动的问题。四块侧翼板分别朝向四个斜向方向伸展，相邻侧翼板之间预留了足够的操作空间，方便现场安装时拧紧紧固件，也能避免与设备上的其他相邻构件发生运动干涉。从尺寸边界来看，主体块的厚度满足常规M8-M12规格紧固件的穿装长度要求，侧翼板的伸展长度刚好覆盖常规导向挡板的安装宽度，不需要额外裁切挡板即可完成装配，侧翼板与主体块之间的过渡位置做了圆弧处理，减少应力集中的问题，在长期受交变载荷的工况下也不容易出现根部断裂的情况。

　　建模阶段采用抽壳命令完成主体结构的构建时，相比传统的拉伸切除组合方式，能够更好地保证各部位壁厚的均匀性，尤其是侧翼板与主体块连接的根部位置，抽壳生成的壁厚过渡更加平滑，不会出现局部壁厚突变导致的注塑或者3D打印成型缺陷。如果采用金属切削加工的方式制作该构件，均匀的壁厚也能减少热处理过程中的变形量，降低后续校形的工作量。构件的安装面做了平面度处理，保证与设备框架安装面贴合时的接触面积足够，不会出现局部悬空导致的受力不均问题，中间通孔的内壁预留了足够的精加工余量，可根据实际使用的紧固件规格进行铰孔加工，保证配合精度。

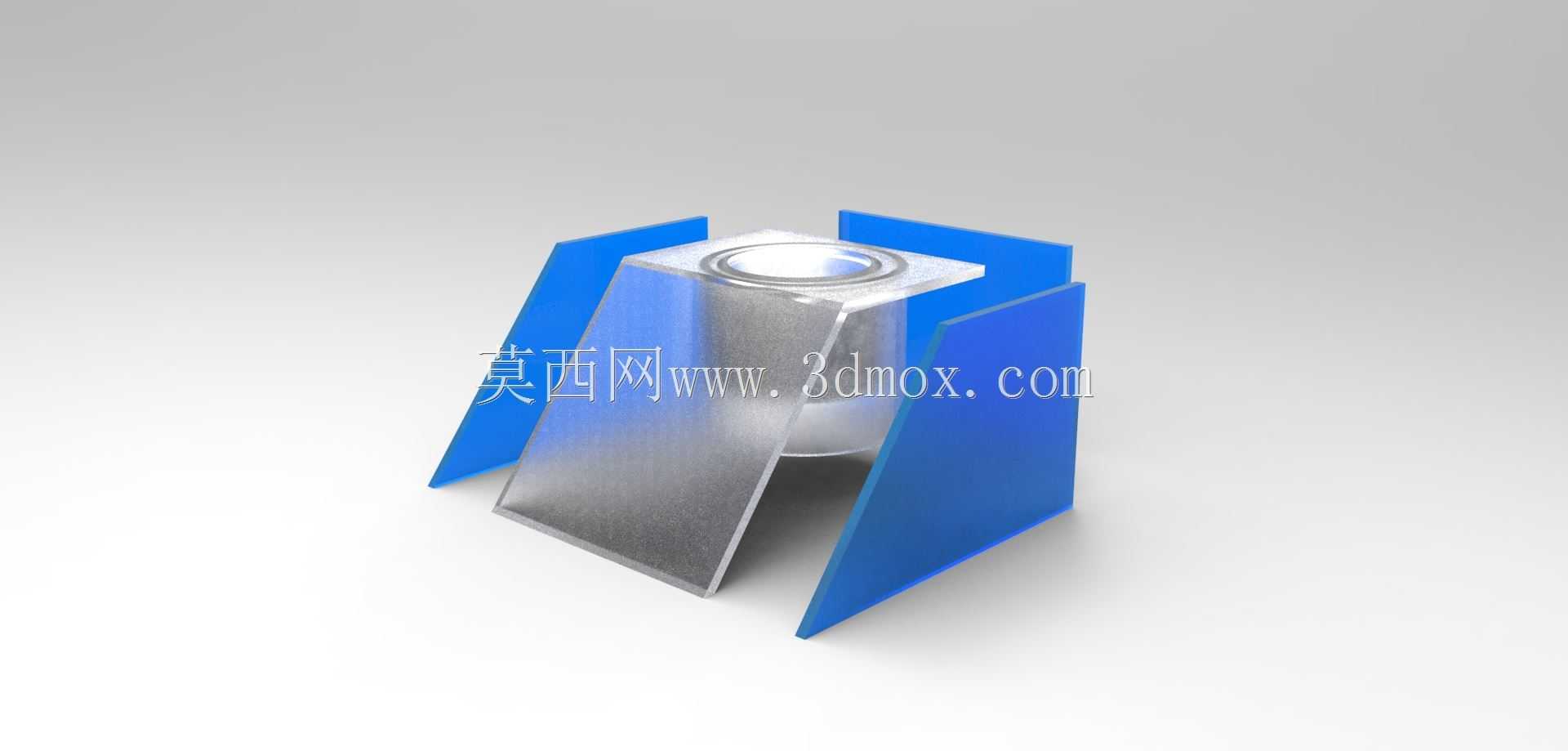

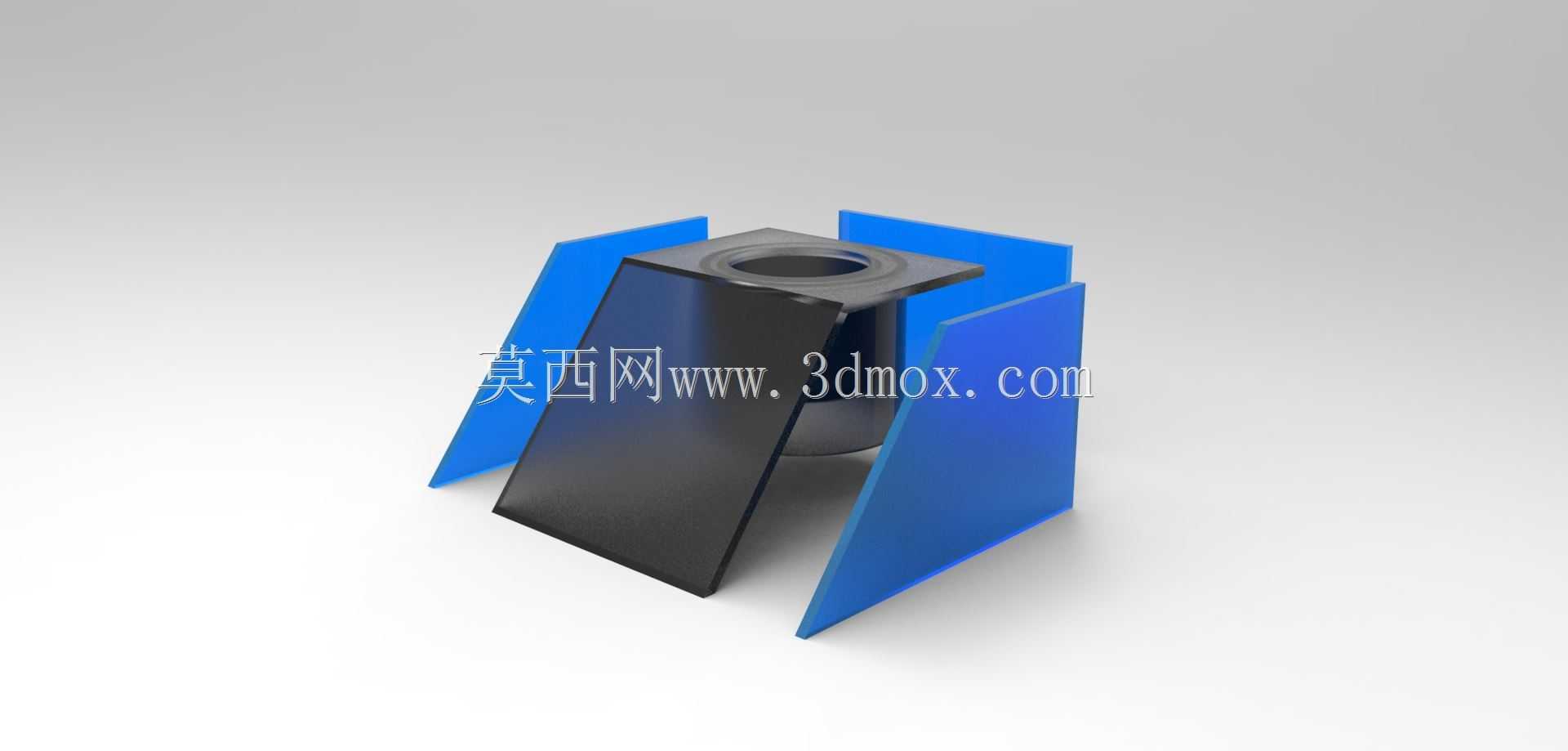

　　在实际选型使用时，该结构件可根据承载需求选择不同的制作材料，轻载工况下可采用工程塑料注塑成型，降低整体重量和成本，中载工况下可采用铝合金压铸或者钢板焊接后加工成型，满足更高的强度要求。侧翼板的表面可根据使用需求粘贴耐磨条或者缓冲垫，避免工件直接与金属板面接触造成刮擦损伤，也能降低工件输送过程中的噪音。该结构的整体造型没有复杂的曲面特征，加工难度低，不管是采用机加工、注塑还是3D打印的方式制作，都能快速完成生产，适配设备快速迭代、小批量定制的需求。在装配时，只需要将主体块的安装面贴合在设备框架的对应位置，穿入紧固件拧紧后，再将导向挡板固定在侧翼板上即可完成安装，不需要复杂的调整工序，能够有效缩短现场装配的时间，提升设备组装的效率。
