水冷装置焊接机架结构设计方案

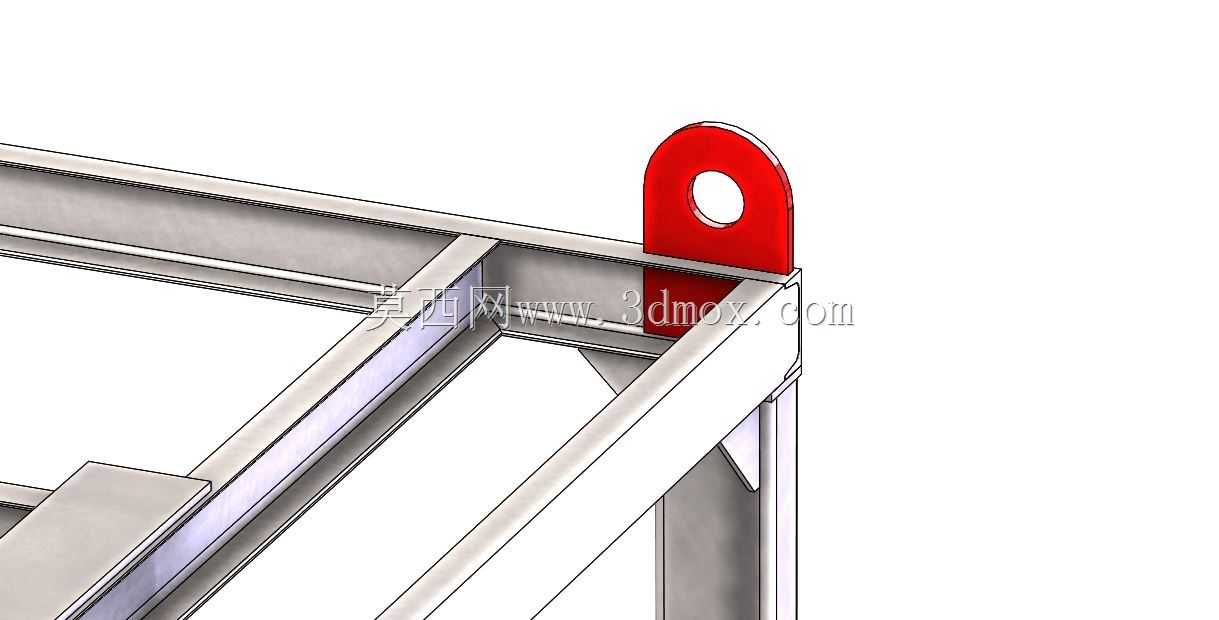

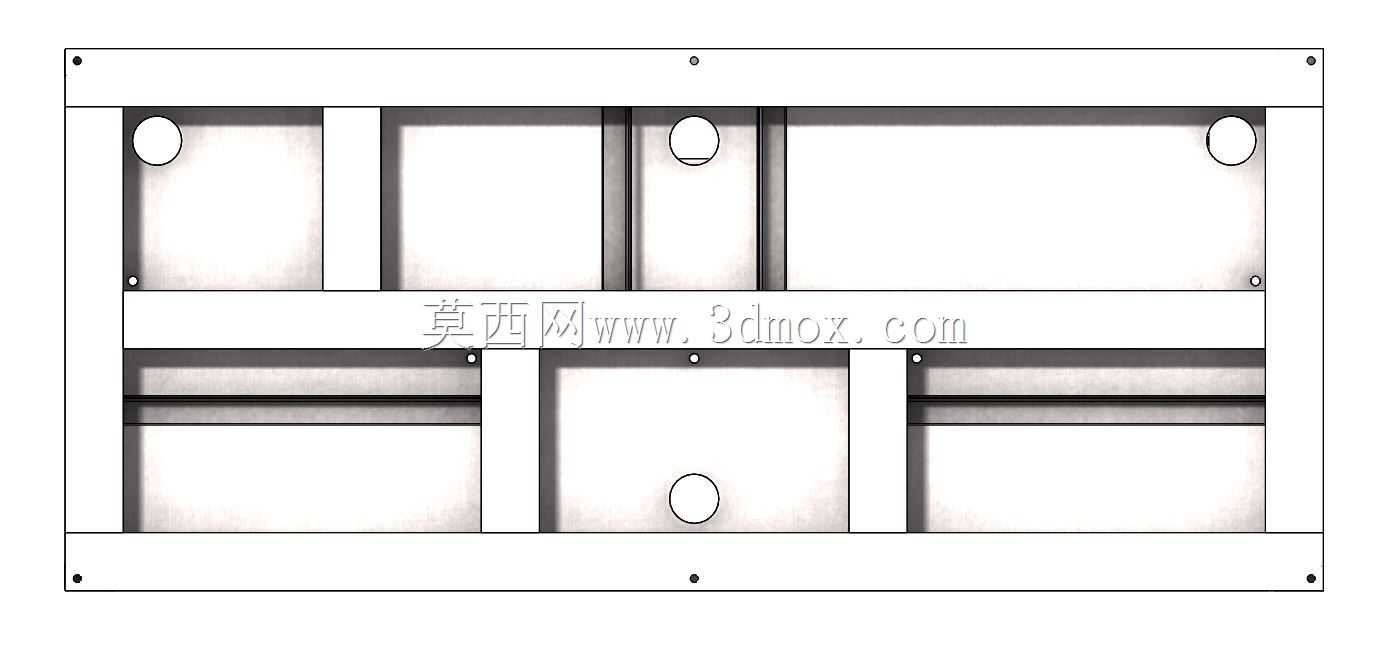

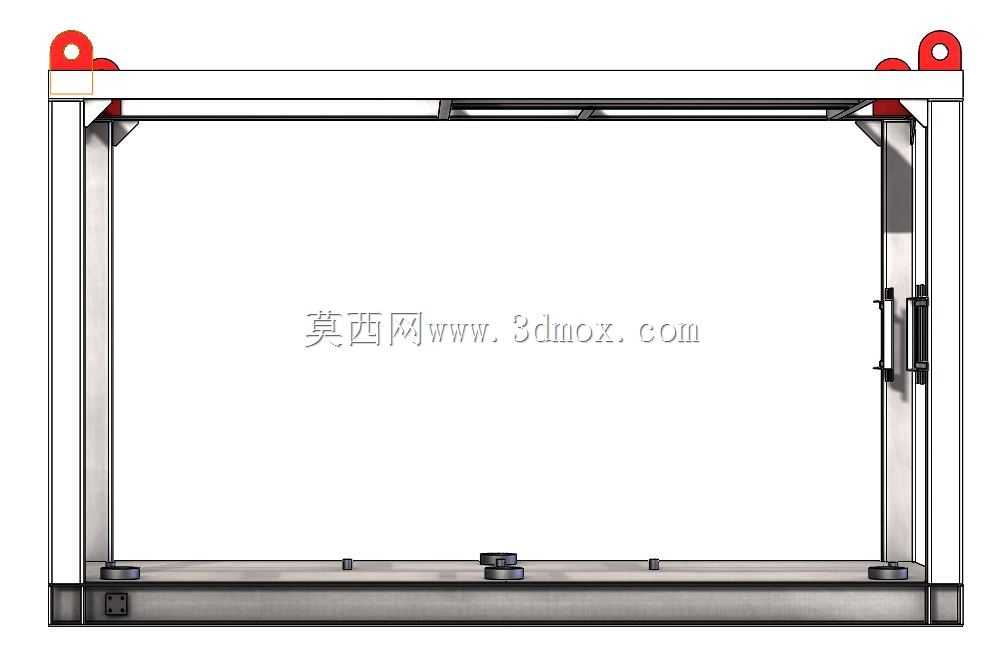

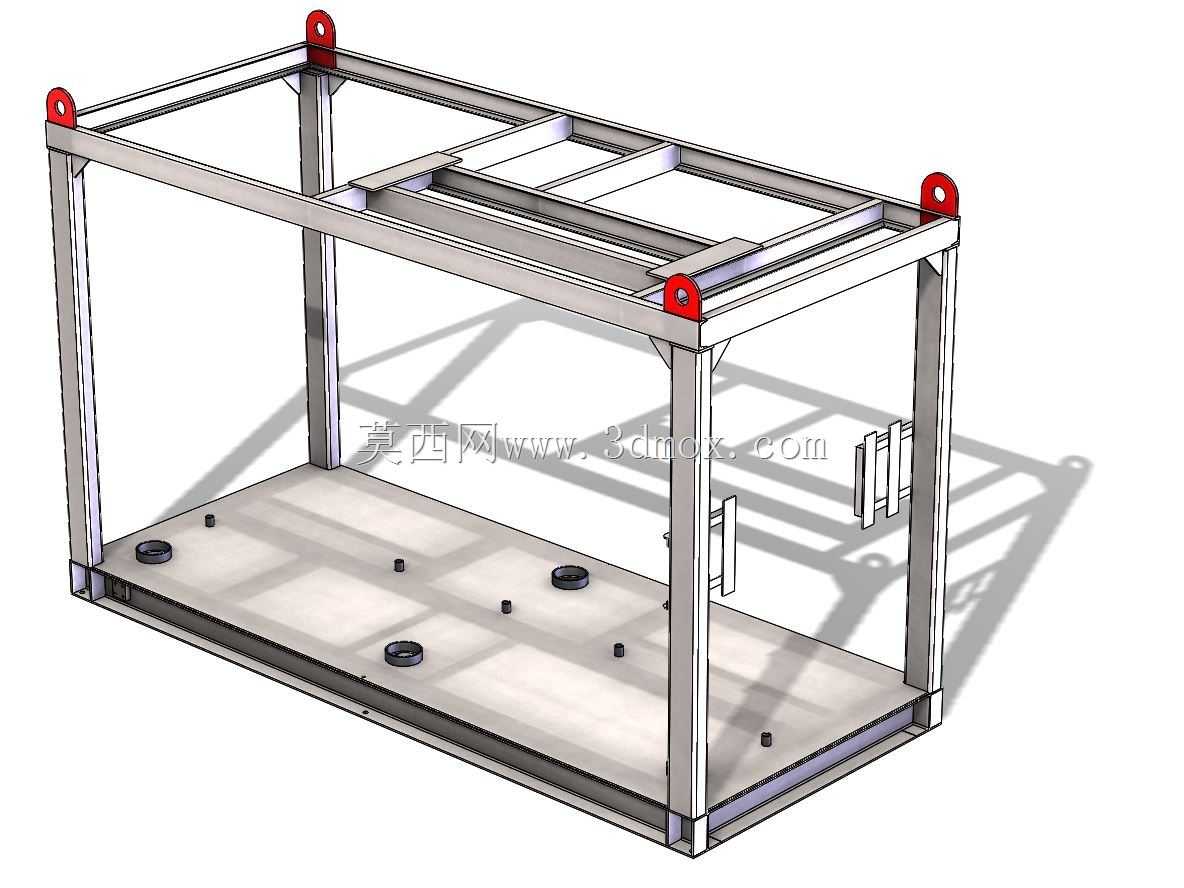

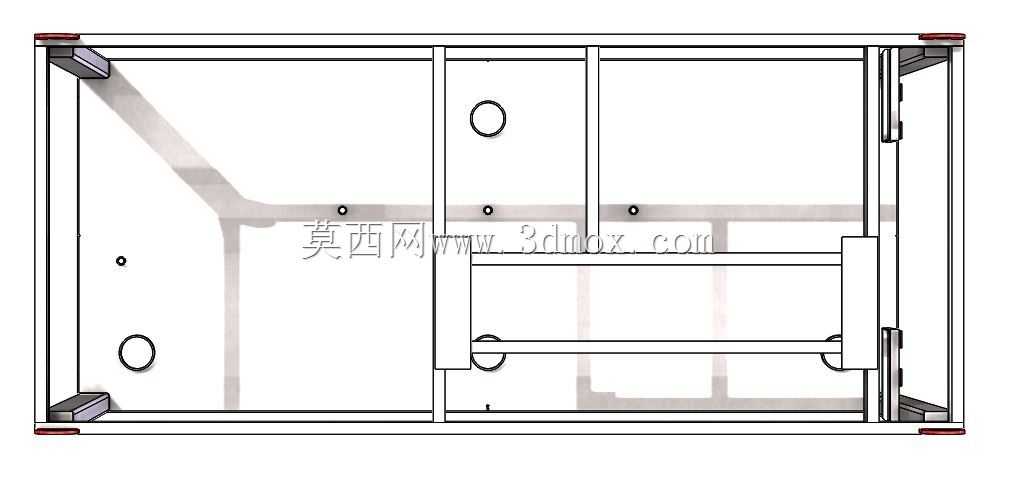

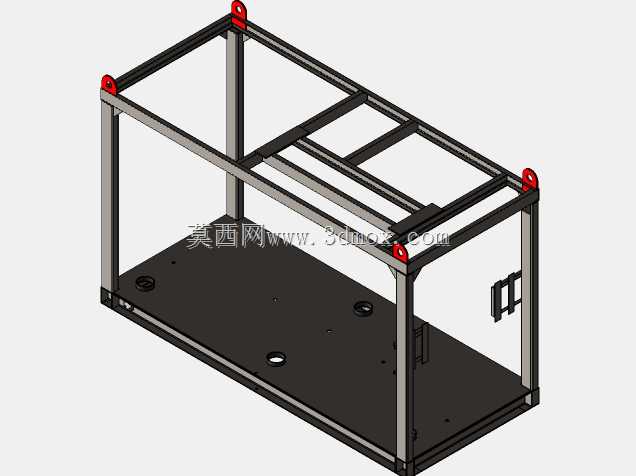

　　这套焊接框架结构，是为工业水冷循环装置配套的承载主体，在工业温控、激光设备冷却、注塑机辅机配套这类场景里，这类机架是整套水冷装置的安装基准，所有核心部件都要依托这个框架完成定位与固定。从结构逻辑来看，整体采用矩形钢管拼焊成型的框架式设计，底部为整板式安装基面，预留了多组安装孔位，用来固定水冷机组的循环泵、板式换热器、储液腔体、管路阀组这些核心部件，孔位的排布完全匹配常规水冷组件的安装尺寸，不需要现场二次扩孔调整。框架的上部预留了开放式的安装空间，侧面和顶部的横梁做了分段式设计，既可以给管路排布留出足够的走管空间，也方便后期检修时拆卸局部护板，不需要整体拆解框架。顶部的四个角点设置了吊环安装位，适配车间常规的起重吊装作业，

　　转运整机的时候可以直接通过吊点起吊，不会出现框架变形的问题。从设计思路上，这套机架没有采用复杂的折弯钣金拼焊结构，全部采用标准规格的矩形型材下料，焊接坡口统一开设在型材拼接的内侧，外侧焊缝做打磨平齐处理，既减少了焊接变形量，也降低了下料加工的成本，适合小批量的生产制作。底部的安装板采用厚钢板裁切，和底部框架的型材采用满焊连接，保证基面的平面度，安装核心部件的时候不会出现基面凹陷导致的部件对位偏差。框架的侧面预留了护板安装的螺纹孔，后期可以根据使用场景加装钣金护罩，做成封闭式的整机外观，也可以直接裸露框架用于开放式的设备集成工位。尺寸边界上，整体框架的长宽高比例适配常规工业水冷装置的占地要求，

　　底部的安装孔距匹配车间常见的设备安装基座尺寸，不需要额外做过渡安装板，直接打膨胀螺栓就可以完成地面固定。框架的立柱垂直度、横梁平行度都在焊接工艺要求里做了明确公差标注，保证安装在上面的循环泵运行时不会因为框架基准偏差产生额外的振动噪音。走管空间的预留尺寸考虑了常规水冷管路的弯曲半径，硬管排布的时候不需要额外做异型弯头，减少管路的阻力损失。另外框架底部预留了脚轮安装的备选孔位，如果是需要频繁转场的移动式水冷机组，可以直接加装万向脚轮，不需要重新改动框架结构，兼顾了固定式安装和移动式使用的两种需求。在焊接工艺的设计上，所有承载位置的焊缝都标注了焊脚高度要求，非承载位置采用间断焊减少焊接热变形，焊后整体做去应力处理，

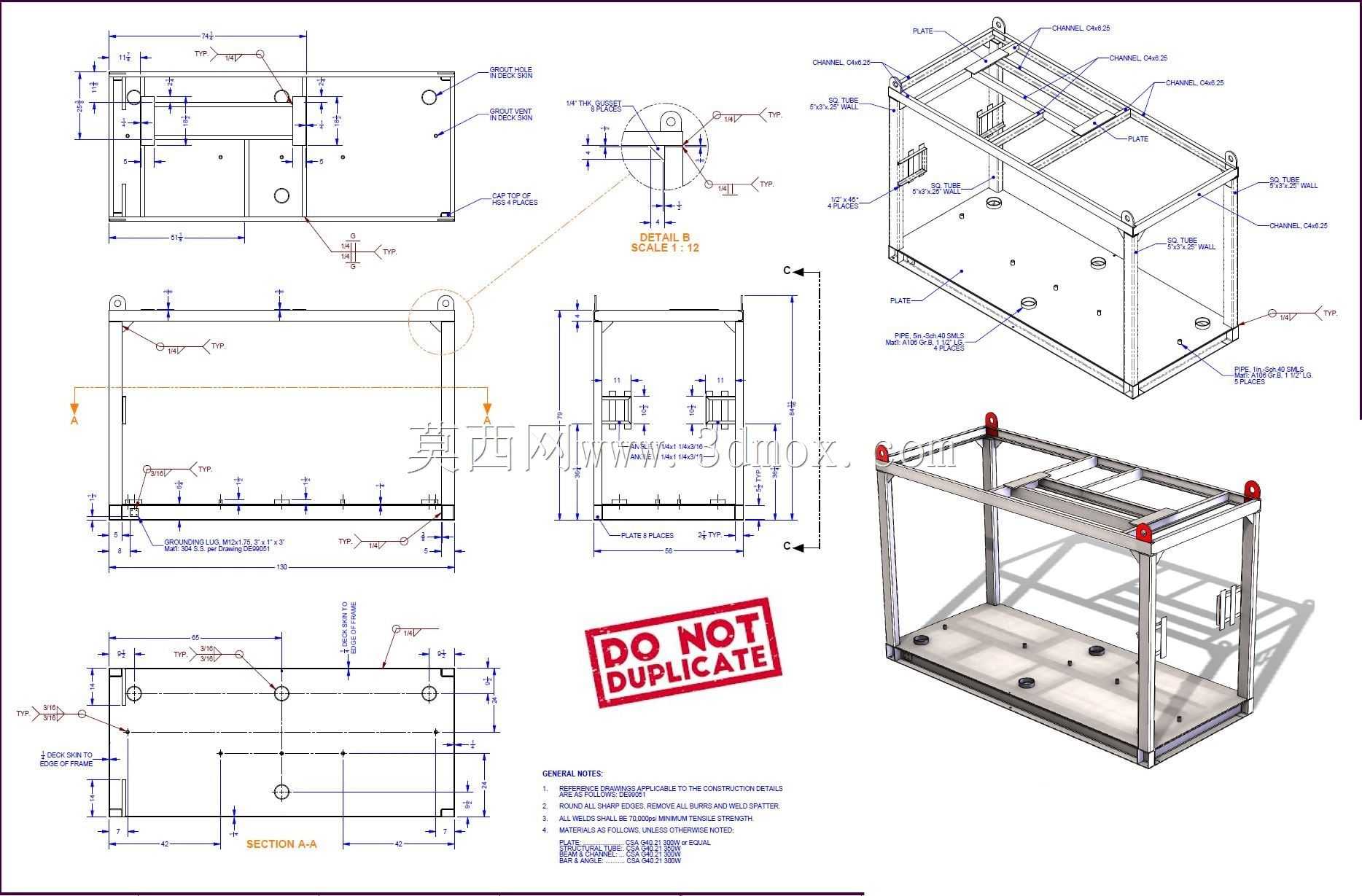

　　避免后期使用过程中因为焊接残余应力释放导致框架变形，影响上面安装的精密部件对位精度。这套结构的设计完全从实际装配和使用的角度出发，没有冗余的结构设计，每一处型材的排布、孔位的设置都对应实际的部件安装需求，不管是用来做小型工业冷水机的承载机架，还是作为其他需要集成泵阀、储液单元的设备承载框架，都有很强的适配性，建模过程中所有的型材交接处都做了贴合处理，没有干涉缝隙，导出工程图可以直接用于下料生产。
