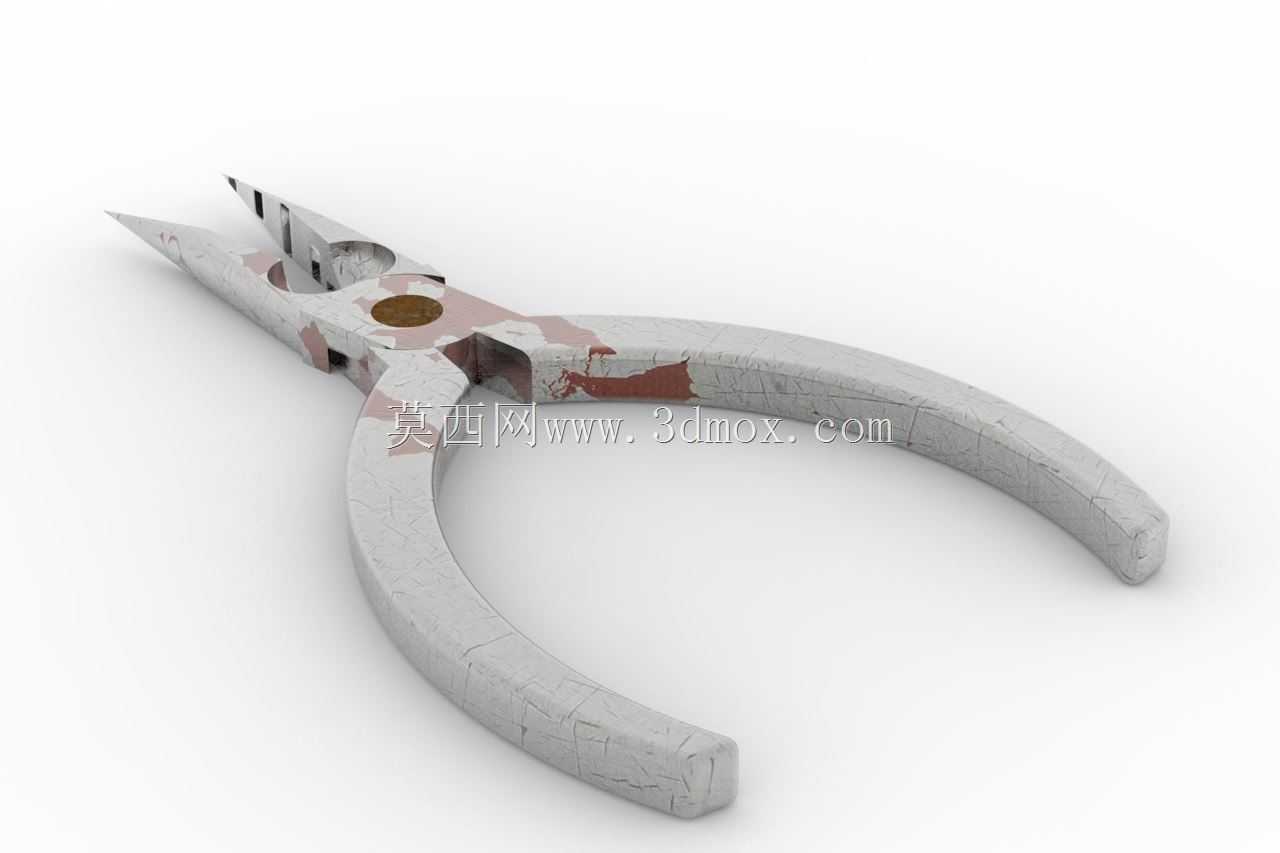

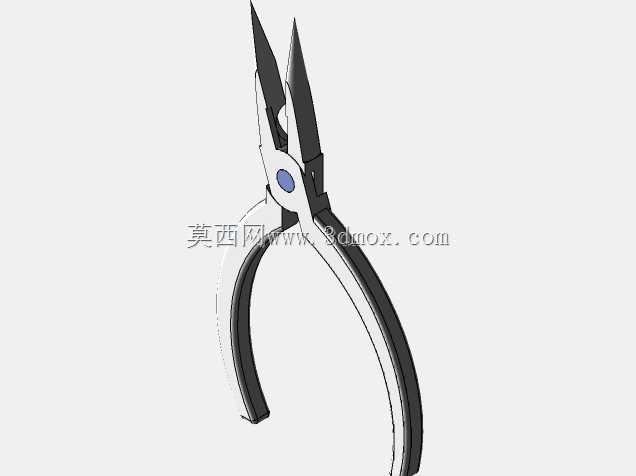

尖嘴夹持剪切鼻钳三维结构设计

　　在电子元器件引脚修整、首饰精细加工、狭小空间内的金属线材剪切与零件夹持作业场景中，这类尖嘴结构的鼻钳是一线装配、维修人员随身配备的高频使用工具，区别于普通平口钳的宽型钳头，其收窄的尖锥形钳头可以伸入宽度不足5mm的狭窄操作空间，完成普通钳具无法触及的夹持对位作业。从结构设计逻辑来看，这款鼻钳采用经典的杠杆式铰接结构，钳身整体采用对称式布局，铰接点位置的选择经过力学核算，将钳柄握持区域的力臂长度设置为钳头工作区域力臂的3.2倍，确保操作人员施加在钳柄上的握持力可以在钳头位置形成足够的夹持压强，同时剪切刃口位置的剪切力可以满足直径1.2mm以下硬态铜丝、0.8mm以下钢丝的剪切需求，不会出现刃口崩缺或者钳身形变的问题。

　　钳头部分做了分段功能设计，最前端的尖嘴区域做了细密的横向滚花纹理，在夹持光滑的金属引脚或者细小塑料零件时可以提供足够的静摩擦力，避免零件滑脱；尖嘴后侧紧邻的位置设置了剪切刃口，刃口采用斜口对接设计，剪切时刃口可以实现全长度贴合，不会出现局部间隙导致的线材剪切不彻底、残留毛刺的问题；刃口与铰接点之间还设置了不同规格的半圆凹槽，可以在作业时对小直径的金属线材进行弯折塑形，不需要额外更换其他工具，减少作业过程中的工具切换频次。钳柄部分采用符合人体工学的弧形弯曲设计，握持区域的轮廓贴合手掌自然弯曲的形态，长时间握持作业时不会出现局部应力集中导致的硌手问题，钳柄表面做了防滑纹理处理，即使手上沾有少量油污或者切削液，也可以稳定握持不会打滑。

　　从安装与适配边界来看，这款鼻钳的整体闭合状态总长度为160mm，钳头最尖位置的宽度为1.8mm，最大张开角度为32度，钳头完全张开时的尖端开口距离为28mm，可以适配绝大多数常规精细作业的操作空间需求，不需要为特殊狭小场景定制特殊规格的钳具。铰接位置采用铜质衬套作为转动副的耐磨部件，相比直接的钢件对钢件铰接结构，铜衬套可以有效降低长期转动带来的磨损量，延长工具的整体使用寿命，同时铰接位置的松紧度可以通过端部的铆钉进行微调，既不会因为铰接过松导致钳头错位，也不会因为铰接过紧导致钳身开合卡滞。在实际的设备装配、线路维修场景中，这类鼻钳的使用频率远高于其他类型的钳具，比如在电气柜内部的接线作业中，

　　可以用尖嘴部分夹持导线端头穿过接线端子的固定孔，再用后侧的剪切刃口修剪多余的导线长度，整个操作过程不需要更换工具，大幅提升接线作业的效率；在精密机械的装配调试环节，可以用尖嘴部分夹持细小的螺丝、垫片放入狭窄的安装位置，完成对位装配，避免手指无法伸入导致的装配困难。建模过程中对钳身的曲面过渡做了精细化处理，钳头到钳柄的过渡区域没有尖锐的棱角，所有边角都做了R0.5以上的圆角处理，既可以避免使用过程中边角划伤操作人员，也可以降低钳身热处理过程中的应力集中问题，减少淬火过程中出现开裂的概率。剪切刃口的角度设置为62度，这个角度既可以保证刃口的锋利度，也可以兼顾刃口的结构强度，不会因为刃口角度过小导致使用过程中出现卷刃的问题。钳身的厚度从铰接点位置的8mm向钳头尖端逐步收窄到2mm，向钳柄尾端逐步收窄到6mm，这种变厚度的设计在保证钳身整体结构强度的前提下，尽可能降低了工具的整体重量，整钳重量控制在180g左右，放在工具袋中携带不会造成明显的负重感。
