可调式重型管钳夹持工具结构设计

　　在民用给排水施工、工业管道铺设、油气输送管线运维、设备管路检修等场景中，管钳是一线作业人员最常接触的手动夹持类工具，其核心作用是通过钳口的咬合结构，为圆柱形金属或非金属管件提供足够的夹持扭矩，完成管件的旋紧、拆卸、调位等操作，相比普通活动扳手，管钳的钳口带齿形咬合结构，能在管件表面形成更大的静摩擦力，避免施力过程中打滑脱开，尤其适配表面光滑、施力扭矩需求大的圆形管件作业。

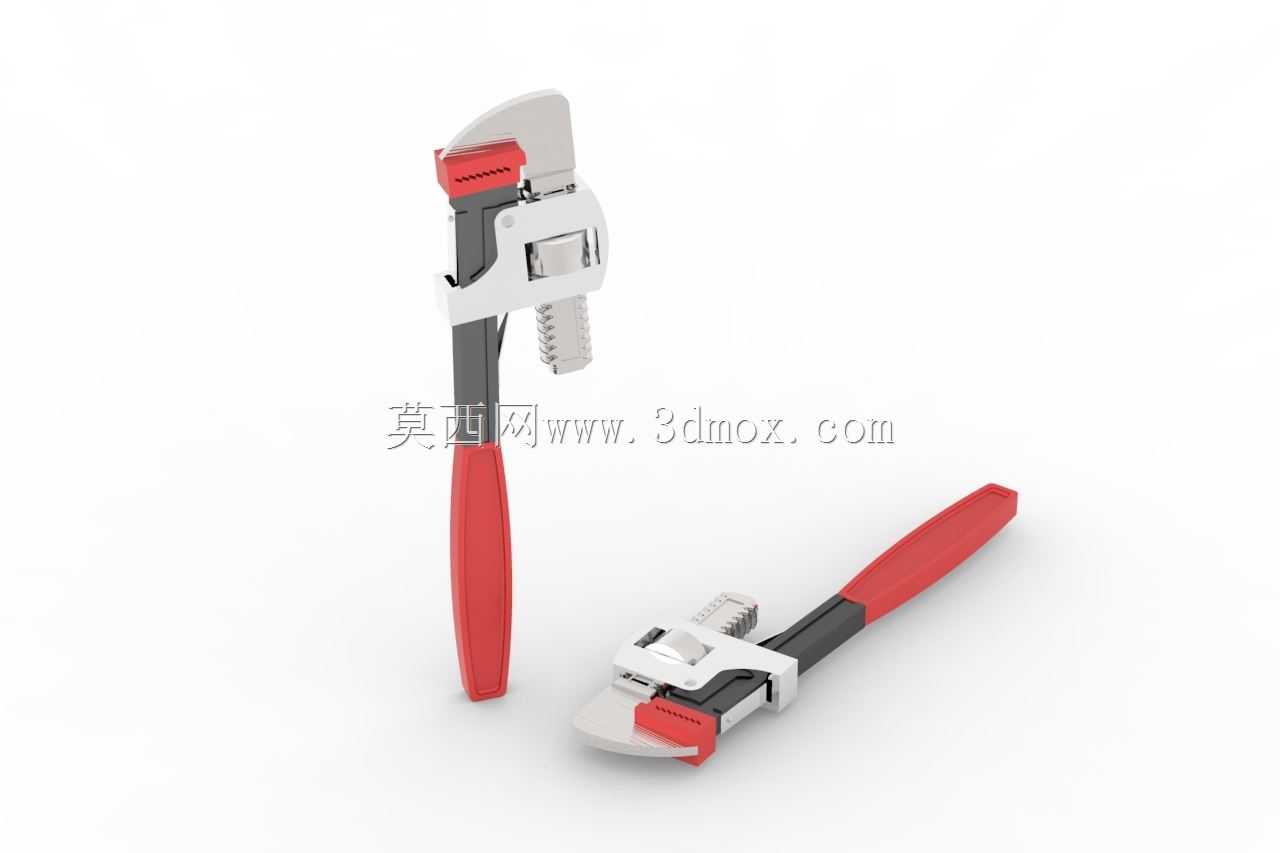

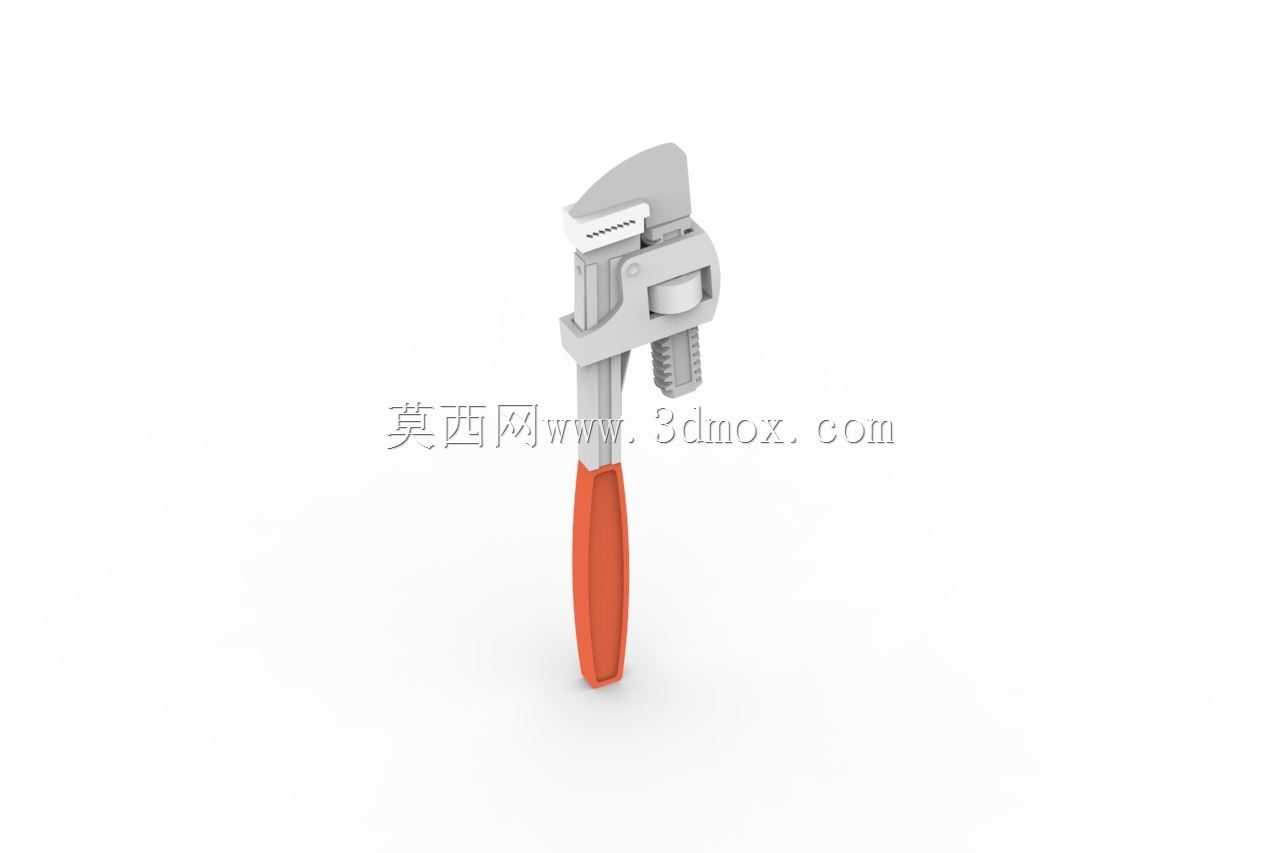

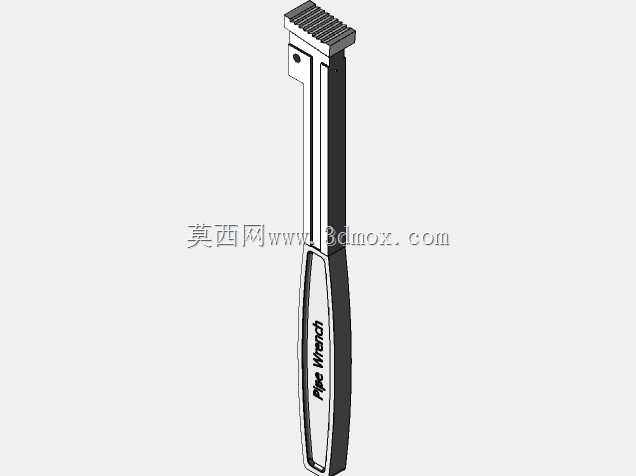

　　这款管钳的整体结构遵循传统重型管钳的受力逻辑做了细节优化，整体分为固定钳身、活动钳头、调节齿条、握把、复位弹片几个核心部分。固定钳身采用一体式锻造结构的设计思路，从钳头咬合区到握把连接段做了连续的变截面过渡，在钳头受力最大的咬合根部做了加厚的圆弧过渡，避免大扭矩施力时出现应力集中导致的钳身断裂；活动钳头与固定钳身的配合采用燕尾槽式的滑动导轨结构，配合间隙控制在0.1mm以内，既保证调节时滑动顺畅无卡滞，又能避免夹持时钳头出现侧向晃动，影响咬合精度。钳口的齿形采用斜向排布的淬火硬齿设计，齿尖硬度控制在HRC55-60区间，齿形角度做了12度的负倾角设计，当施加拧紧方向的扭矩时，齿尖会随着施力方向进一步嵌入管件表面，不会因为管件表面的轻微锈蚀或油污出现打滑，同时齿尖做了小圆弧钝化处理，避免过度咬合破坏薄壁管件的管壁结构，适配镀锌管、PPR衬塑钢管、不锈钢管等不同材质的管路作业需求。

　　调节机构采用齿条式步进调节结构，活动钳头的背部加工有连续的梯形齿条，与固定钳身上的调节卡块配合，按压钳身中部的调节拨片即可解锁卡块，快速滑动活动钳头调整开口大小，这款管钳的最大开口尺寸覆盖DN15到DN50的常规管件夹持需求，整体闭合状态下的总长度控制在350mm区间，握把段长度占整体长度的60%，符合手动工具的力臂设计比例，作业时单手握持即可输出足够的夹持扭矩，针对狭小空间内的管路作业场景，握把的尾部做了圆弧收窄设计，可在空间受限的管路排布区域完成小角度的扳动操作。握把部分采用双色注塑的包胶结构，内部为与钳身一体的金属芯体，外部包覆防滑的橡塑材质，握持区做了符合人体工学的内凹弧度，表面设置有横向的防滑棱，即使手上沾有油污、水渍，也能保证握持的稳定性，避免施力时脱手；钳身中部的复位弹片采用65Mn弹簧钢冲压成型，安装在固定钳身与活动钳头的连接间隙内，每次扳动完成后可自动带动活动钳头复位到初始咬合位置，无需手动调整钳口位置即可连续完成旋拧操作，提升连续作业的效率。

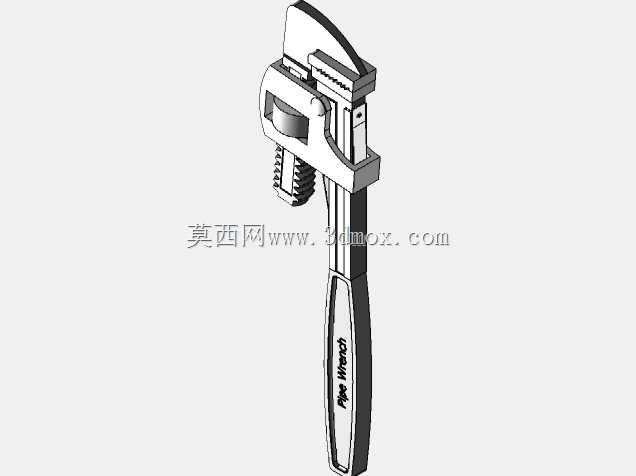

　　从建模的结构细节来看，这款管钳的所有配合面都做了实际生产的工艺考量，比如燕尾槽的滑动面预留了0.05mm的表面处理余量，适配后续的发黑、淬火等表面处理工序带来的尺寸变化；钳头的齿形部分做了单独的特征建模，可直接导出用于后续的机加工或锻造模具开模；握把的包胶部分与内部金属芯体的配合面做了倒扣结构设计，保证注塑包胶后胶层与金属芯体不会出现松脱，符合实际量产的工艺要求。在实际的管路作业场景中，这款管钳可适配日常家装水管维修、消防管路安装、工业设备油路管线拆装等多种工况，其结构强度满足120N·m的额定扭矩输出需求，在额定载荷下钳身的变形量控制在0.2mm以内，不会因为长期大扭矩使用出现钳身弯曲、钳口断裂等失效问题。不同于普通轻型管钳的薄身设计，这款管钳的固定钳身两侧做了加强筋结构，从钳头根部一直延伸到握把与金属芯体的连接位置，进一步提升了钳身的抗扭刚度，即使在拆卸锈蚀的老旧管件时，也能承受瞬间的冲击扭矩，不会出现结构损坏。钳口的咬合面做了上下不对称的齿形排布，固定钳头的齿形间距略大于活动钳头的齿形间距，咬合时上下齿形会形成错位的咬合点，在管件表面形成多点接触的受力状态，避免单齿受力过大导致齿尖崩断，同时也能减少管件表面的咬合压痕深度，对于表面质量要求较高的不锈钢装饰管路作业，可在钳口加装软质保护套后使用，不会破坏管件的表面镀层。
