双轴交叉线性滑台模组结构设计

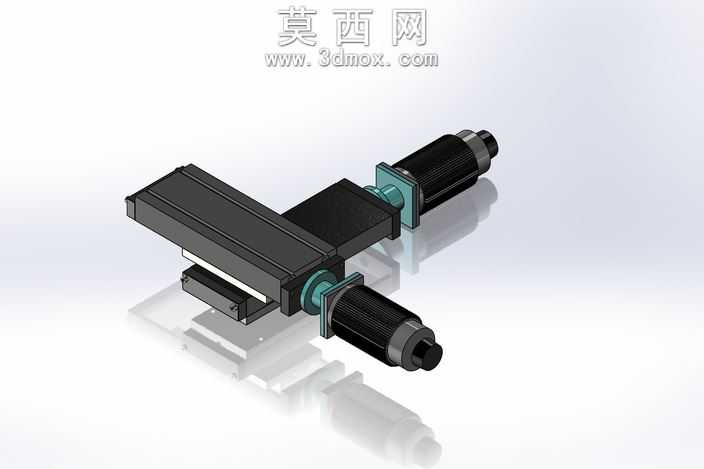

本作品为双轴交叉布局的线性滑台模组三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每一个零部件的配合公差、装配层级都做了严谨的约束设置，确保模型可直接用于装配验证与运动仿真。模型整体采用正交交叉的双轴布局，两根线性滑台主体呈90度垂直排布，每根滑台的驱动端均配置伺服电机作为动力输入，电机与滑台本体之间通过法兰式联轴器实现同轴连接，联轴器部位做了轴孔配合、键槽限位的细节建模，还原了真实传动部件的连接逻辑。滑台主体部分的建模涵盖了铝型材基座、内嵌式直线导轨、滚珠丝杠副、滑动滑块、端部密封端盖等核心结构，导轨与基座的安装槽、滑块与丝杠的螺母座连接部位都做了精细化的特征还原，没有出现结构缺失或配合错位的问题。渲染阶段采用了机械产品常用的写实材质方案：铝型材基座赋予哑光银灰色阳极氧化铝材质，还原金属表面细腻的磨砂质感；电机外壳采用黑色哑光工程塑料搭配端部金属端盖的亮面金属材质，区分不同部件的材质差异；联轴器部位做了青绿色的表面氧化处理材质，与周边部件形成清晰的视觉区分；导轨与丝杠的传动接触面赋予高抛光的亮面金属材质，体现传动部件的加工精度。设计思路上，该交叉滑台模组采用正交布局实现平面内的二维运动输出，相比同行程的叠层式XY滑台，交叉布局能够有效降低整体结构的厚度，压缩设备的安装空间，同时双轴独立驱动的设计可以实现更灵活的运动轨迹控制，可适配自动化点胶、平面检测、物料移栽等多种工业场景的使用需求。建模过程中对所有标准件都采用了参数化生成的方式，螺栓、轴承、密封件等零件的尺寸均符合对应国标规范，可直接导出工程图用于生产加工参考，模型的装配约束完全按照真实设备的装配顺序设置，可直接添加驱动进行运动仿真，验证滑台的行程范围与运动干涉情况，为后续的实物制作提供可靠的三维数据支撑。
