带中部镂空矩形槽的框型基座结构件

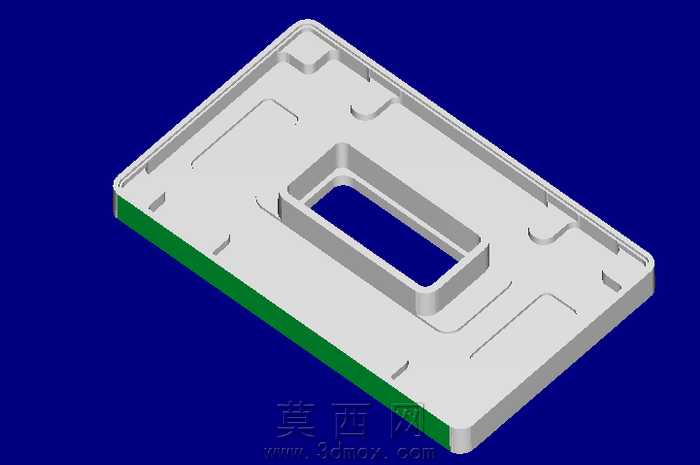

该结构件采用三维建模软件完成全参数化设计，整体为扁平矩形框式基座形态，建模过程中首先绘制主体外轮廓草图，通过拉伸命令生成基础实体，随后对主体进行抽壳处理形成均匀壁厚的框体基础结构。针对中部的矩形镂空区域，采用嵌套草图拉伸切除的方式完成通槽加工，槽体周边设置凸起的围边结构，通过拔模命令处理围边侧壁，保证结构过渡顺滑无尖锐棱角，同时提升槽体区域的结构强度。主体上表面分布有多组不同规格的定位凹槽与卡槽，建模时通过草图阵列、特征镜像等命令保证各槽位的位置精度，槽体边缘均做了圆角过渡处理，避免应力集中问题。模型侧面设置有分层的侧边结构，其中一侧面赋予绿色塑料材质，其余主体部分赋予浅灰色硬质工程塑料材质，渲染阶段采用深蓝色纯色背景突出主体结构，通过环境光与漫反射参数调整，清晰展现各型腔、卡槽的深度层次与结构细节，材质表面设置轻微的磨砂质感，还原工业塑料件的真实视觉效果。设计过程中重点考量了基座的装配适配性，各卡槽的位置、尺寸均按照通用装配公差要求设定，中部镂空区域可用于嵌入功能模块，周边的定位槽可用于安装固定卡扣、定位销等连接件，整体结构兼顾轻量化与结构刚性，壁厚均匀符合注塑或铣削加工的工艺要求，避免出现壁厚突变导致的加工变形问题。模型的所有特征均保留完整参数，可根据实际装配需求快速调整各槽位尺寸、整体长宽高参数以及壁厚数值，适配不同的安装使用场景，结构设计上避免了倒扣等难以加工的特征，可直接用于后续的加工编程或模具设计环节。
