拉杆式标准气缸SolidWorks三维设计模型

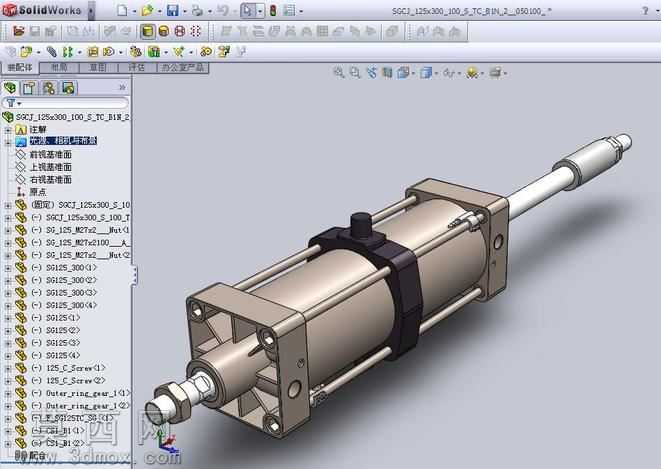

本模型为拉杆式双作用标准气缸，采用SolidWorks进行全参数化三维建模，完整还原了气缸的全部装配结构与零件细节。建模过程中遵循机械设计的实际装配逻辑，从核心零件到标准件逐一构建：首先完成缸筒的建模，根据型号参数设定缸体内径、壁厚与长度尺寸，赋予金属哑光缸体材质，还原铝合金缸筒的表面质感；其次构建前后端盖结构，端盖上预留了拉杆安装孔、气路接口与缓冲调节结构，端盖与缸筒的配合面做了精准的公差适配设计，保证装配时的同轴度要求。四根平行拉杆贯穿前后端盖，通过螺母锁紧实现缸体的紧固，建模时还原了拉杆的螺纹结构与锁紧螺母的细节，拉杆材质设定为镀锌钢材，呈现金属亮面质感。活塞与活塞杆组件是气缸的核心运动部件，建模时精准绘制了活塞上的密封圈安装槽、活塞杆的伸出端连接螺纹，以及活塞杆末端的外螺纹连接结构，可适配不同的外部执行负载；活塞与缸筒内壁的配合间隙按照实际气动元件的设计标准设定，保证运动顺畅无卡滞。模型中部设置了中间摆轴安装座，可实现气缸的摆动安装，适配不同的安装工况需求；前后端盖处设计了可调缓冲结构，可调节气缸行程末端的缓冲速度，降低活塞撞击端盖的噪音与冲击。整体装配体添加了完整的配合约束，活塞杆可沿缸筒轴向实现模拟伸缩运动，可直观展示气缸的动作原理；所有零件均赋予了对应材质，金属件的反光、粗糙度参数都经过调试，渲染效果贴近真实工业气缸的外观质感。模型附带完整的零件特征树与宏文件运行说明，可通过指定宏操作实现模型的参数快速调整，适配不同行程、缸径的同系列气缸变型设计，能够直接用于气动回路的虚拟装配、设备布局仿真以及机械设计的教学演示，为自动化设备的气动系统设计提供可靠的三维模型支撑，减少设计人员的重复建模工作量，提升设计效率。
