CPU盒装风冷散热器结构设计模型

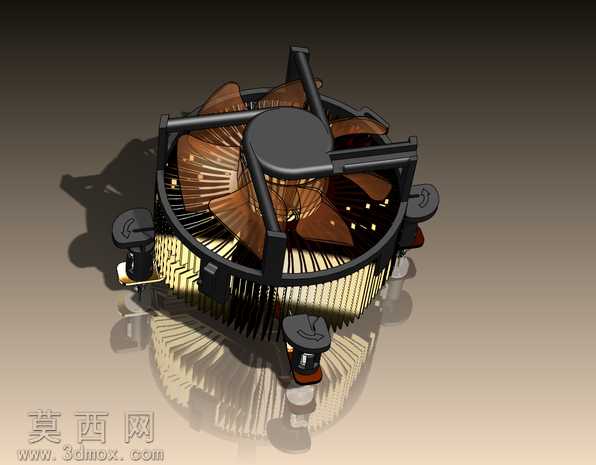

本模型为台式机CPU盒装风冷散热器的完整三维设计模型，建模过程严格遵循市售量产盒装散热器的真实结构比例，通过三维建模软件完成全零部件的参数化搭建，经渲染后还原出产品的真实外观质感。模型完整还原了风冷散热器的四大核心结构模块：首先是散热鳍片组，采用密集铝制冲压鳍片阵列设计，建模时精准还原了每一片鳍片的折边、扣合结构以及与底座的连接公差，鳍片表面做了哑光金属材质渲染，还原铝挤鳍片的真实金属肌理，同时预留了热传导的接触平面，保证与发热源的贴合精度。其次是轴流散热风扇模块，模型还原了九叶半透明棕褐色扇叶的曲面造型，扇叶做了动平衡角度的精准建模，风扇外框的十字固定支架、中心轴盖都按照实物比例搭建，扇叶材质采用半透明磨砂塑料渲染，还原PC材质扇叶的透光质感，支架部分采用黑色硬质工程塑料材质，表面做细微磨砂纹理处理，还原注塑件的真实表面效果。第三是固定扣具结构，模型完整还原了四个角落的按压式卡扣结构，包括卡扣的弹性臂、旋转锁止拨片、底部的挂钩结构，扣具部分采用黑色工程塑料搭配金属弹片的材质组合，精准还原卡扣的活动行程与锁止逻辑，可直观展示散热器与主板CPU插座的安装固定方式。第四是散热底座部分，模型还原了底座与鳍片的压合接触结构，底座表面做了高光镜面处理的材质渲染，还原铜质底座的光滑接触面，保证热传导效率的设计表达。整个模型的设计思路围绕风冷散热器的热交换逻辑展开，建模时充分考虑了风道设计的合理性：风扇吹出的气流可垂直穿过鳍片阵列，将鳍片传导的热量快速带出，扣具的压力分布经过结构优化，保证底座与CPU表面的均匀贴合，避免压力不均导致的接触热阻升高。渲染环节采用工作室柔光环境，添加了柔和的地面反射效果，清晰展示各部件的结构层次与材质差异，所有零部件的装配关系完整，可直接用于散热结构原理演示、电脑配件结构教学参考。
