PX5010DP差压式压力传感元件三维建模

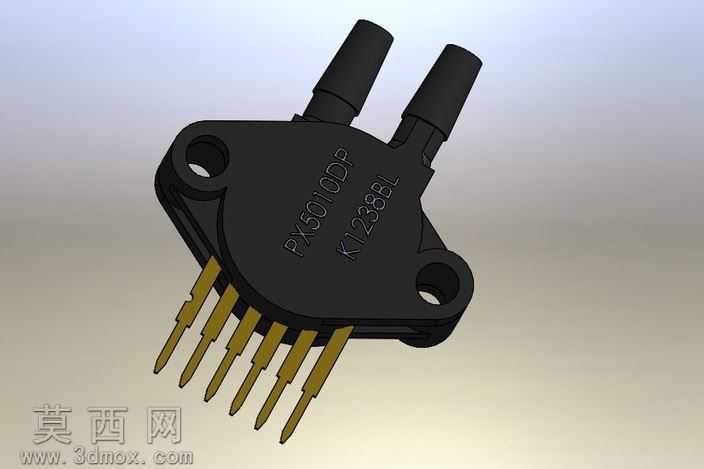

本模型为PX5010DP型压力传感器的三维数字化建模成果，建模过程以实物测绘尺寸为基准，严格还原该款差压压力传感器的真实结构比例与外观特征。建模阶段首先梳理产品的结构组成：主体塑壳基座、顶部两个差压取压气嘴、侧边安装固定孔位、底部直插式镀金引脚四大核心部分，采用SolidWorks软件进行参数化建模，先绘制主体基座的草绘截面，通过拉伸、切除等基础特征构建塑壳的主体轮廓，对基座边缘的圆角过渡、安装孔的沉台结构做精细化处理，保证塑壳部分的注塑工艺特征还原准确。顶部两个取压气嘴采用同轴度约束进行定位，还原气嘴的锥度过渡结构与端部接口形态，确保气嘴与主体基座的衔接处无破面、装配关系符合实物设计。底部的六根直插引脚采用阵列特征完成建模，对引脚的端部斜切结构、镀金层对应的金属质感分区做单独特征处理，还原引脚的排布间距与伸出长度，匹配PCB直插焊接的实际尺寸要求。材质渲染阶段，主体塑壳部分赋予哑光黑色工程塑料材质，调整材质的粗糙度参数模拟注塑件的细微磨砂质感；引脚部分赋予亮面镀金金属材质，添加轻微的反射效果还原金属引脚的光泽特性；取压气嘴部分与主体塑壳做同材质区分，添加细微的表面纹理还原气嘴的加工质感。整体装配阶段对所有部件做干涉检查，确认安装孔位、引脚间距、气嘴位置均符合实物的装配公差要求，模型完成后添加环境光源进行渲染，通过多角度打光突出传感器表面的标识刻印细节，将产品表面的型号丝印字符做贴图处理，精准还原字符的位置、字号与印刷效果，保证模型的视觉还原度与实物一致。建模过程中对传感器的内部安装卡位做了简化处理，保留外部所有可观测的结构特征，既保证模型外观的完整性，也控制模型的文件体量，可用于工控系统装配演示、PCB布局适配验证、产品展示动画制作等场景，模型的所有特征均保留参数化历史记录，可根据实际需求对尺寸参数进行调整修改，适配不同的设计使用场景。
