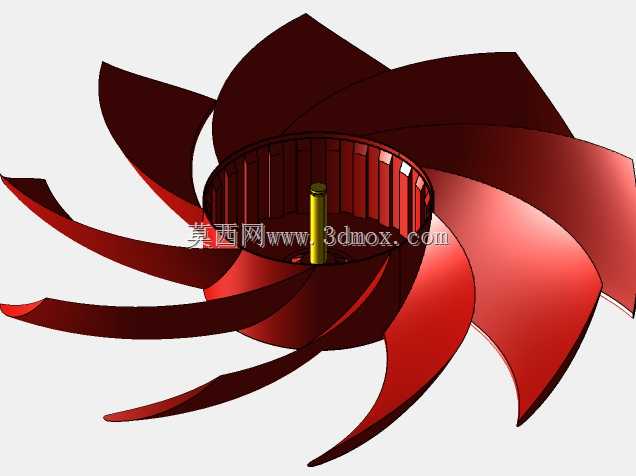

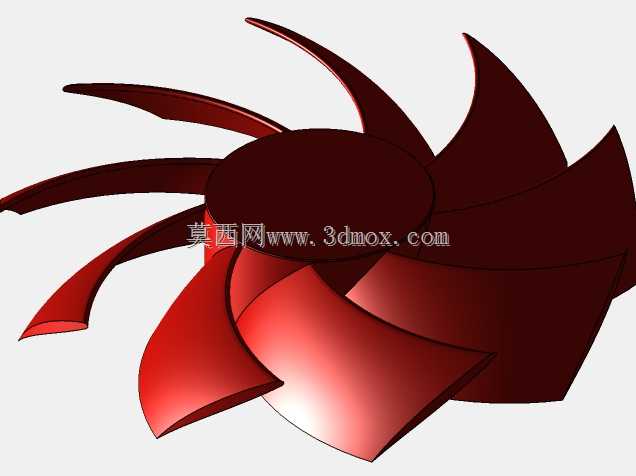

120mm直径R3曲率离心风机叶片结构

　　这类120mm规格的风机叶片，最常见的应用场景是IT设备机柜散热、工业控制柜通风、小型新风系统送风、桌面级3D打印机腔体温控，还有部分紧凑型伺服驱动的外置散热单元，在小空间通风散热场景里，这类尺寸的风叶适配性极强，既不会因为直径过大占用过多安装空间，也不会因为尺寸太小导致风量不足无法满足换热需求。从实际使用的角度看，这类多叶片前倾式的离心风叶，和普通轴流扇叶最大的区别是能在有限的轴向尺寸里提供更高的风压，应对带防尘网、通风孔有一定阻力的安装场景时，不会因为风阻增大出现风量骤降的问题，很多带过滤棉的小型通风设备里，都会选用这类曲率的叶片结构。

　　设计这类叶片的时候，首先要锁定的是安装边界：整体回转直径控制在120mm，轮毂直径占整体直径的三分之一左右，保证叶片有效做功的面积足够，同时轮毂中心预留和电机轴配合的安装位，常规适配的是4mm直径的D型切边电机轴，配合紧定螺丝或者轴套压接就能完成固定，轴向的安装厚度控制在30mm以内，不管是嵌入安装在设备壳体的预留槽里，还是搭配方形导风圈做独立散热模组，都不会出现尺寸干涉。叶片的曲率取R3的弧面过渡，不是随意定的参数，这个曲率下叶片从进气侧到出气侧的气流导向更顺滑，不会在叶片表面形成明显的气流分离，能有效降低叶片旋转时的涡流噪音，实际测试下来，同转速下比直板叶片的风噪低3到5分贝，对于放在人员操作区域附近的散热设备来说，噪音控制是非常关键的指标。

　　叶片的数量设置为9片，也是平衡风量、风压和动平衡难度的选择：叶片太少的话，单叶片负载大，旋转时的扭矩波动明显，容易带来电机震动；叶片太多的话，叶片之间的流道变窄，气流通过的阻力增大，反而会降低通风效率，9片的布局在120mm直径的尺寸下，相邻叶片的流道宽度均匀，气流从轮毂侧轴向进风后，能顺着叶片的弧面顺畅转向径向送出，不会在流道内部形成乱流。叶片的前缘做了薄化切边处理，后缘则保留一定的厚度，这种设计一方面是减少叶片切入气流时的冲击噪音，另一方面也能保证叶片整体的结构强度，即使在2500转的常用转速下长期运行，叶片也不会因为离心力出现形变，避免叶片蹭到导风圈产生故障。

　　从安装适配的角度说，这类叶片的安装端面和轮毂的垂直度公差要控制在0.1mm以内，不然高速旋转时会出现端面跳动，不仅会增大震动噪音，时间长了还会加速电机轴承的磨损，缩短散热模组的整体使用寿命。叶片的材质通常选用玻纤增强的ABS或者PP塑料，通过注塑一次成型，表面的弧面精度靠模具保证，不需要二次加工就能满足气动要求，量产的时候一致性很好，动平衡校正也比较方便，只需要在叶片端面做少量的去重处理就能达到G2.5级的动平衡精度，完全满足民用和工业级小型通风设备的使用要求。

　　在实际选型替换的时候，只要确认安装的轴径、回转直径、轴向安装空间匹配，这类叶片就能直接适配同规格的外转子电机或者内转子无刷电机，不需要额外修改结构，很多设备售后替换散热风叶的时候，这类曲率的120mm风叶是通用性很强的备件。另外这类叶片的气动设计，也可以作为小型涡轮风机、无叶风扇的基础叶轮结构参考，通过调整叶片的曲率角度、叶片数量，就能衍生出不同风压风量特性的叶轮，适配更多不同的通风场景。
