120mm轴流风机弯掠叶片结构设计

　　日常做散热通风类结构选型时，120mm规格的轴流风叶是跨场景复用率极高的部件，从机柜散热、电子设备风冷到小型通风设备的送风端，都能见到这类尺寸风叶的应用。这类叶片的设计核心从来不是单纯做曲面造型，而是要平衡风量、风压、运转噪音与动平衡表现，很多刚接触流体部件建模的工程师容易把叶片做的过于“规整”，忽略实际流道内的气流分离问题，最终做出来的样件要么风量达不到设计值，要么高转速下啸叫明显，甚至动平衡超标导致整机振动过大。

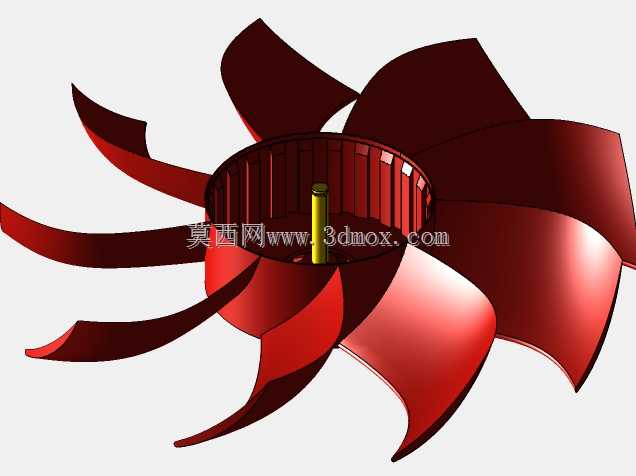

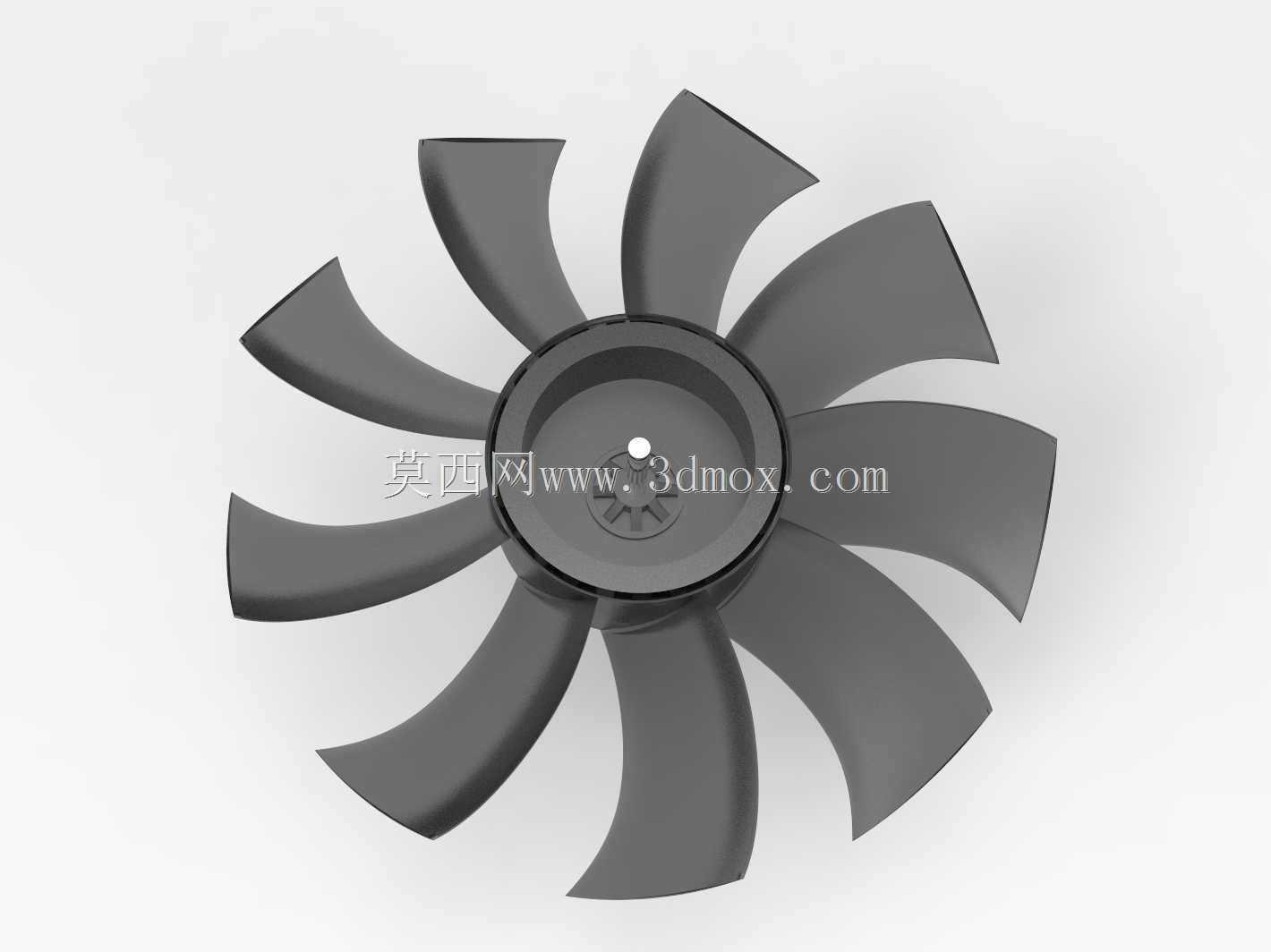

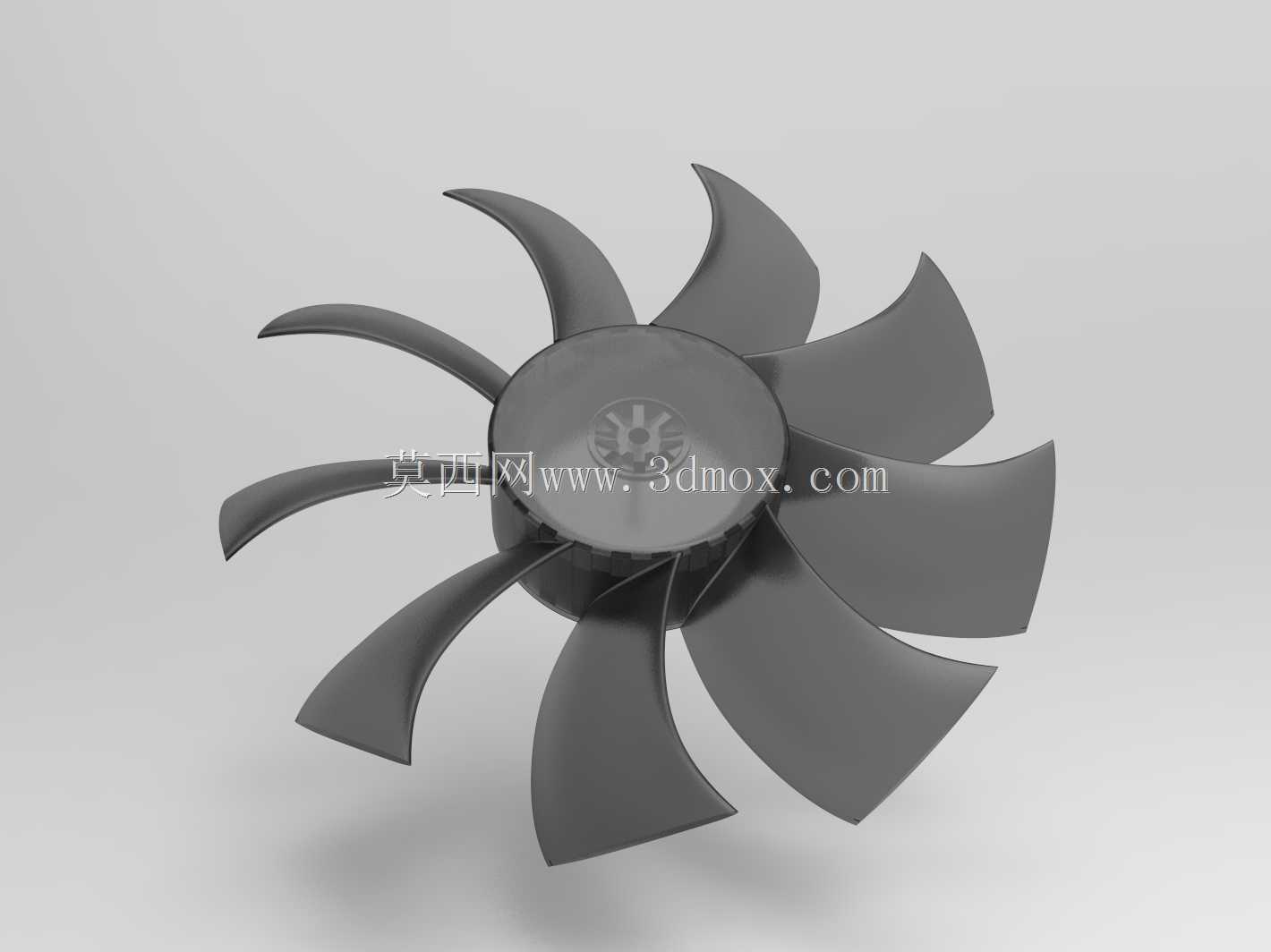

　　这款弯掠式叶片的设计思路，首先是从叶根到叶梢采用了变弦长、变安装角的过渡设计，叶根区域弦长更短、安装角更大，适配轮毂处较低的线速度，避免叶根区域气流过早失速；叶梢区域弦长逐步收窄、安装角平缓减小，匹配叶梢更高的线速度，降低叶尖涡流的产生概率，这也是为什么这类叶片运转时的气动噪音比等安装角的直叶片低不少。叶片的前缘做了小圆弧钝化处理，不是锋利的直角边，一方面是降低前缘气流冲击的紊流强度，另一方面也能避免生产装配过程中边缘割手的问题，后缘则做了逐步减薄的收边处理，减少气流脱离叶片表面时的尾迹涡流宽度，进一步降低风阻损耗。

　　从安装边界来看，这款风叶的轮毂直径适配常规120mm风机的电机输出轴，轮毂中心的定位孔与常规轴径匹配，轮毂表面做了径向的加强筋连接每一片叶根，避免高转速下叶根位置出现应力集中导致的叶片断裂，轮毂端面的定位台阶可以直接和电机端盖的止口配合，不需要额外做定位工装就能保证装配同轴度，降低动平衡校正的工作量。整体风叶的外径严格控制在120mm，安装后不会和常规120mm规格的风机导风圈产生刮擦，叶片的轴向投影宽度适配常规风机的安装深度，不需要额外调整风罩的轴向尺寸就能直接替换同规格的老旧风叶。

　　实际应用场景中，这类风叶既可以用在桌面级散热设备的送风端，也可以配套在工业控制柜的顶部散热风机上，甚至小型新风设备的送风端也能适配。不同场景下对叶片的性能需求有差异：机柜散热场景更看重风压表现，需要克服机柜内部防尘网的阻力把内部热空气带出，这款叶片的叶型弯掠角度经过调整，在相同转速下的静压表现优于平直叶片；电子设备风冷场景更看重低转速下的风量与噪音平衡，这款叶片的弦长变化设计让低转速下也能推动足够的气流，不需要拉高转速就能满足散热需求，自然能把运转噪音控制在较低水平。

　　建模过程中需要特别注意叶身曲面的光顺性，每一片叶片的曲面曲率过渡不能有拐点，否则不仅会影响气动性能，注塑生产时还容易出现应力痕、缩痕等缺陷，叶根与轮毂的连接位置要做足够大的圆角过渡，分散离心力作用下的应力集中点，避免长期运转后叶根位置出现疲劳裂纹。另外叶片的数量选择也有讲究，十片左右的叶片数量可以在相同转速下把气流切割的更细碎，降低气流通过风叶时的脉动频率，减少和风机支架、导风圈产生共振的概率，这也是为什么很多静音风机都采用多叶片设计的原因。

　　做这类部件的三维建模时，不能只盯着单个叶片的造型，还要考虑整体的动平衡配重，每一片叶片的重量偏差要控制在极小的范围内，轮毂上可以预留少量的配重槽，方便生产时做动平衡校正，不需要额外在叶片上粘贴配重块影响气流流场。叶片的壁厚设计也要均匀，避免注塑成型时出现壁厚差导致的收缩变形，叶身的壁厚从叶根到叶梢逐步减薄，既保证叶根位置的结构强度，也能降低叶梢位置的重量，减少高转速下的离心力负载，降低电机的输出扭矩要求。
