多槽式CIP在线清洗水箱结构设计

　　在食品饮料、乳制品、生物医药等对生产管路卫生要求极高的连续化生产场景中，CIP在线清洗系统是保障生产链路卫生合规、降低人工拆洗劳动强度的核心配套设备，本次呈现的多槽式CIP清洗水箱，正是整套在线清洗系统的储液与供液核心单元。不同于单罐式CIP系统仅能存储单一种类清洗液的局限，该设备采用四槽独立分隔的罐体结构，可分别存储酸液、碱液、消毒水与清洗回收水，不同槽体之间通过满焊的不锈钢隔板完全隔断，避免不同清洗介质出现串液污染，匹配常规生产流程中多步骤清洗的工艺需求，无需在清洗流程中反复排空、加注不同介质，大幅缩短整线清洗的等待时长。

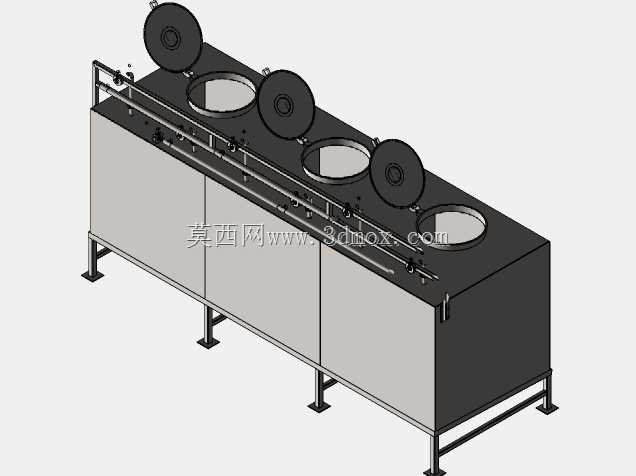

　　从实际落地的安装边界来看，该设备整体采用长方体落地式布局，底部设置六组可调式支撑脚，单组支撑脚的调节行程覆盖50mm范围，可适配车间地面存在的不平整误差，安装时无需额外浇筑混凝土设备基础，仅需在硬化地面完成膨胀螺栓固定即可，整体占地宽度控制在2.4米以内，纵深1.2米，操作面高度设置为1.1米，恰好匹配现场操作人员站立操作的舒适高度，无需额外搭建操作平台。槽体顶部采用快开式椭圆人孔盖设计，人孔盖配备配重式铰链结构，单人即可单手完成开盖操作，开盖角度可在0至110度范围内任意悬停，方便操作人员定期进入槽体内部检查内壁结垢情况、完成人工辅助清理，人孔盖与槽体的接触位置配备食品级硅橡胶密封圈，闭合后可实现0.3MPa压力下的无渗漏密封，满足带压循环供液的使用要求。

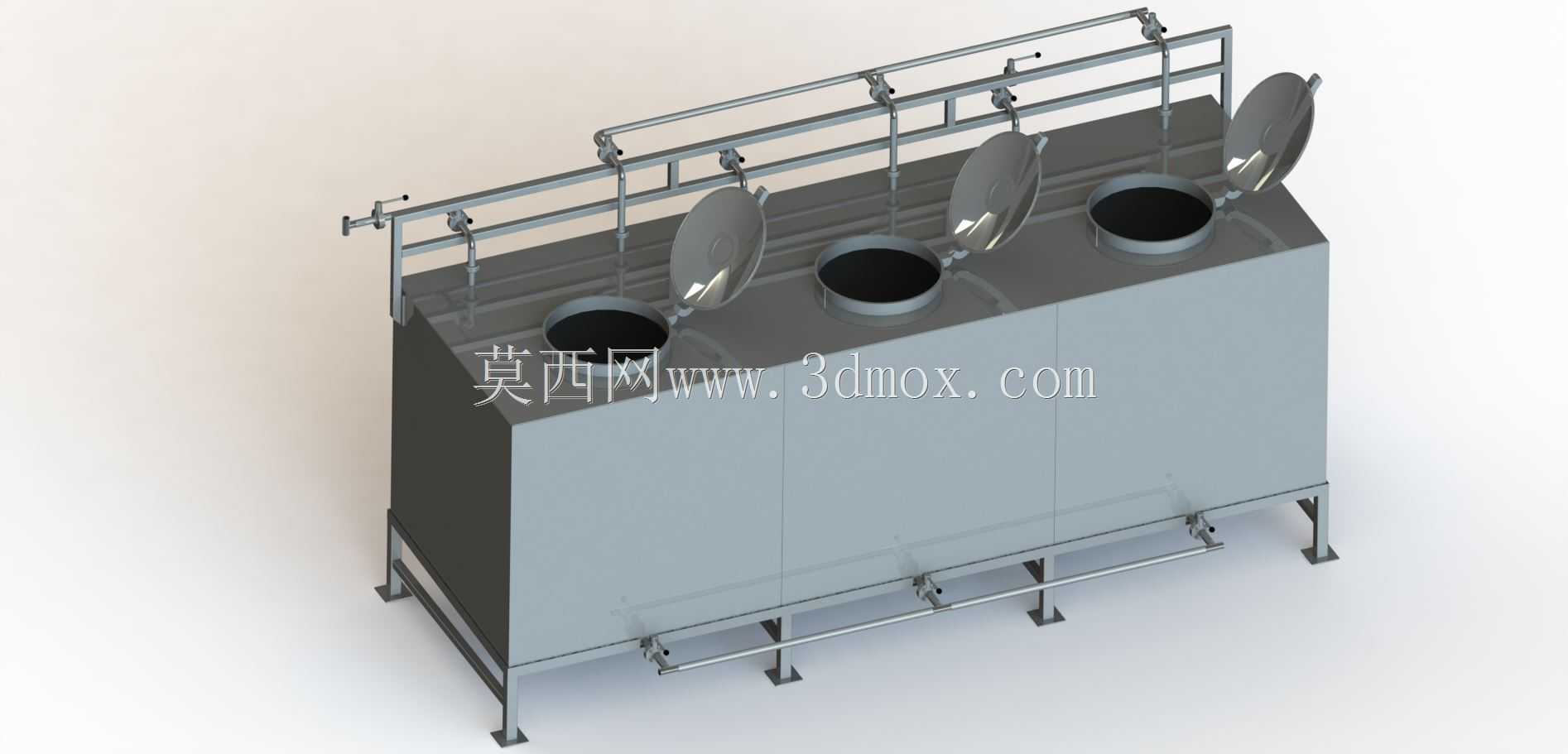

　　设备顶部的管路布局采用分层式设计，上层为主供液管路与回流管路的集成排布，每一组槽体对应独立的供液支管与回流支管，支管上预留快装卡盘接口，可直接对接车间生产端的CIP供回液主管路，管路支架采用304不锈钢方管焊接成型，所有管路转角处均采用大半径圆弧弯头，避免管路内部出现清洗死角，防止清洗液残留滋生微生物。槽体下部设置统一的排污管路汇总槽，每格槽体的底部都设计有3度的倾斜坡度，坡向对应槽体的排污口位置，可在排空槽内液体时实现无残液留存，避免不同批次清洗介质出现交叉残留。

　　从设计思路层面，整套设备的结构完全围绕卫生级设备的设计规范展开，所有与清洗介质接触的内壁都做了镜面抛光处理，焊缝位置全部做打磨钝化处理，不存在卫生死角与毛刺凸起，避免污垢在槽体内壁附着堆积。槽体外部采用哑光不锈钢蒙皮封装，既可以减少车间环境中的灰尘附着，也能降低设备运行过程中的热量散失，当槽内存储高温清洗液时，蒙皮与内槽之间预留的20mm空气层可起到隔热作用，避免操作人员误触发生烫伤。设备侧面预留了液位计、温度传感器、加热组件的安装接口，用户可根据自身工艺需求，选配自动液位补加、恒温加热、浓度在线检测等功能模块，无需对原有罐体结构做二次焊接改造，降低现场改装的施工难度与卫生风险。

　　在实际生产应用中，该设备可直接对接生产车间的物料管路、罐体设备的CIP接口，通过管路阀门的切换，依次完成不同介质的循环清洗、消毒、冲洗流程，整个清洗过程无需拆解生产管路与设备，单批次整线清洗时长可控制在45分钟以内，相比传统人工拆洗的作业模式，清洗效率提升60%以上，同时可避免人工清洗过程中出现的清洗不彻底、二次污染等问题，完全满足食品、医药行业的卫生审核要求。设备底部的支撑结构采用型钢焊接成型，整体做了防腐防锈处理，可承受满液状态下单槽2吨左右的总重量，长期使用不会出现支架变形、槽体倾斜等问题，供液管路的安装高度设置为1.8米，刚好避开车间操作人员的常规通行高度，不会对现场的人员走动、物料转运造成干涉。
