汽车空调离心式送风风机结构设计

项目分类:汽车 发布时间:2022-02-05 ID:538503
  • 汽车空调离心式送风风机结构设计
  • 汽车空调离心式送风风机结构设计
  • 汽车空调离心式送风风机结构设计
  • 汽车空调离心式送风风机结构设计

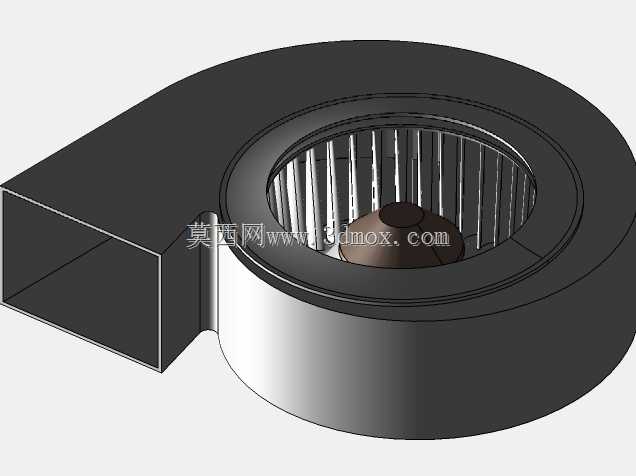

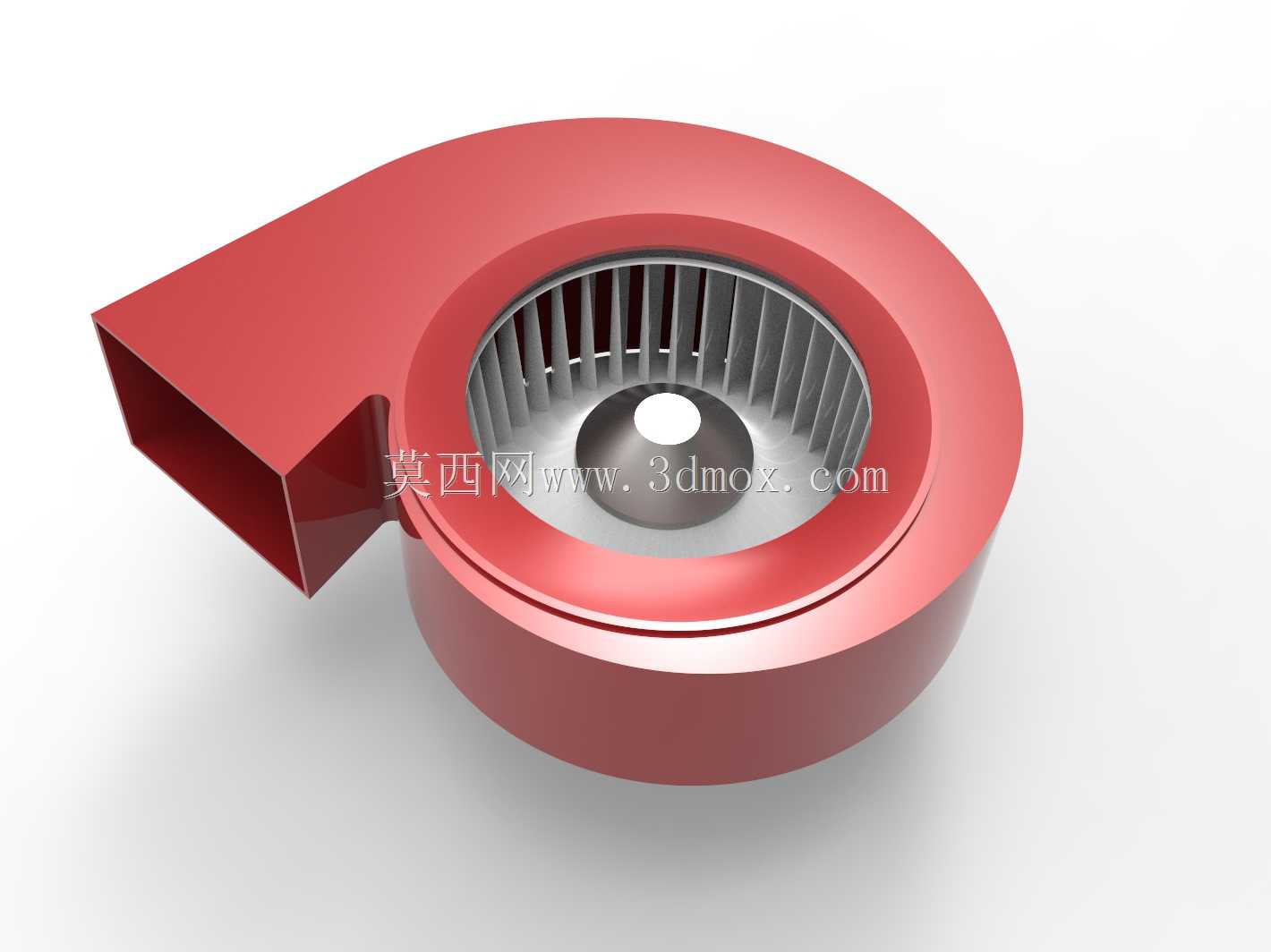

  这款车用离心送风部件,主要适配乘用车、轻型商用车的空调暖通系统,布置在仪表台内部的HVAC总成靠近进风侧的位置,负责将经过蒸发器降温或者暖风水箱加热的空气,通过风道输送到车厢内各个出风口,满足驾乘区域制冷、采暖、除霜除雾的送风需求。和普通家用轴流风机不同,车用空调风机需要克服空调滤芯、蒸发器芯体、暖风水箱以及多支路风道的沿程阻力,因此采用前倾式多叶片离心叶轮结构,配合渐开线蜗壳流道,能在有限的安装空间内获得更高的风压输出,保证各个出风口的风量分配均匀。

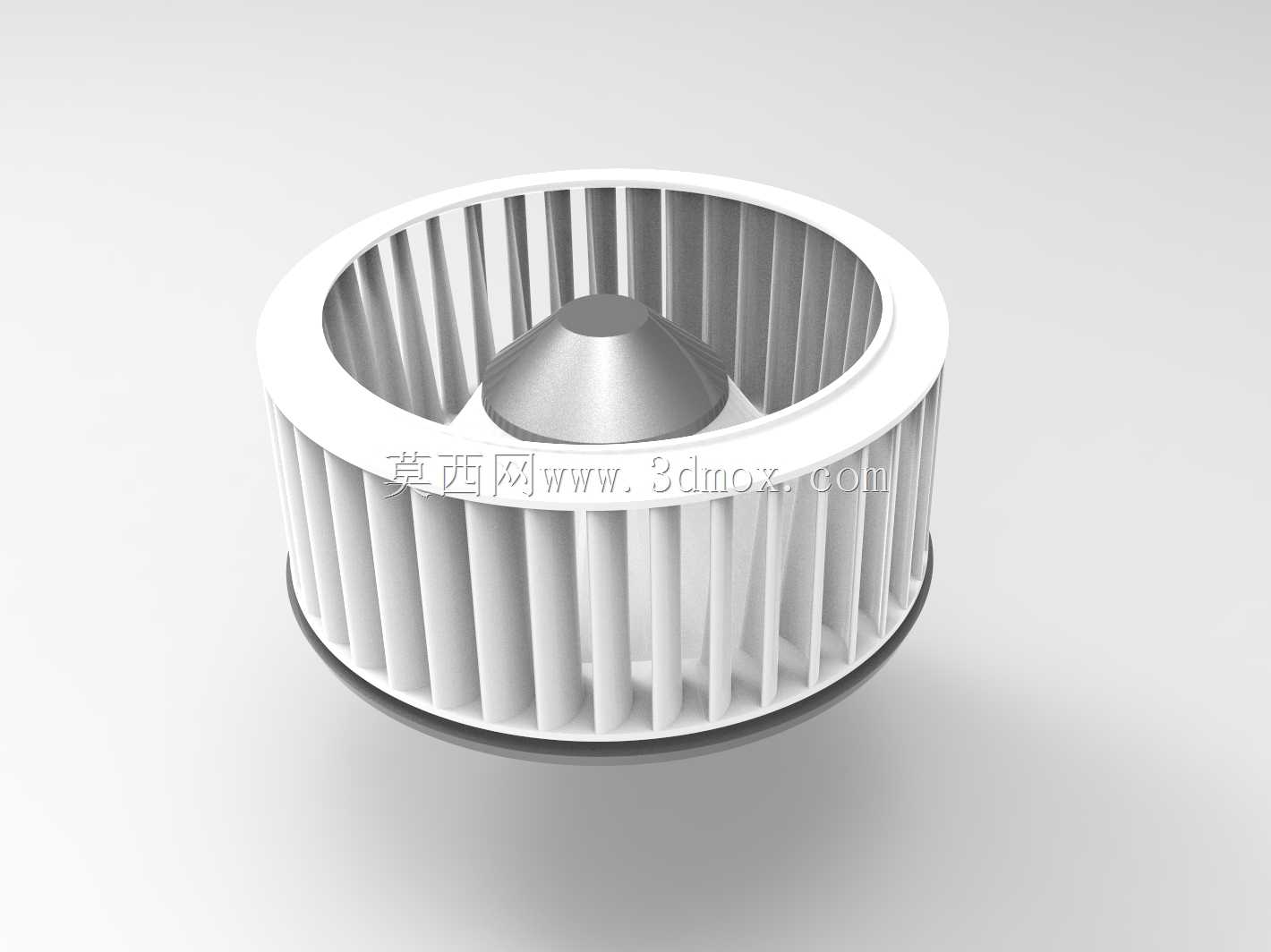

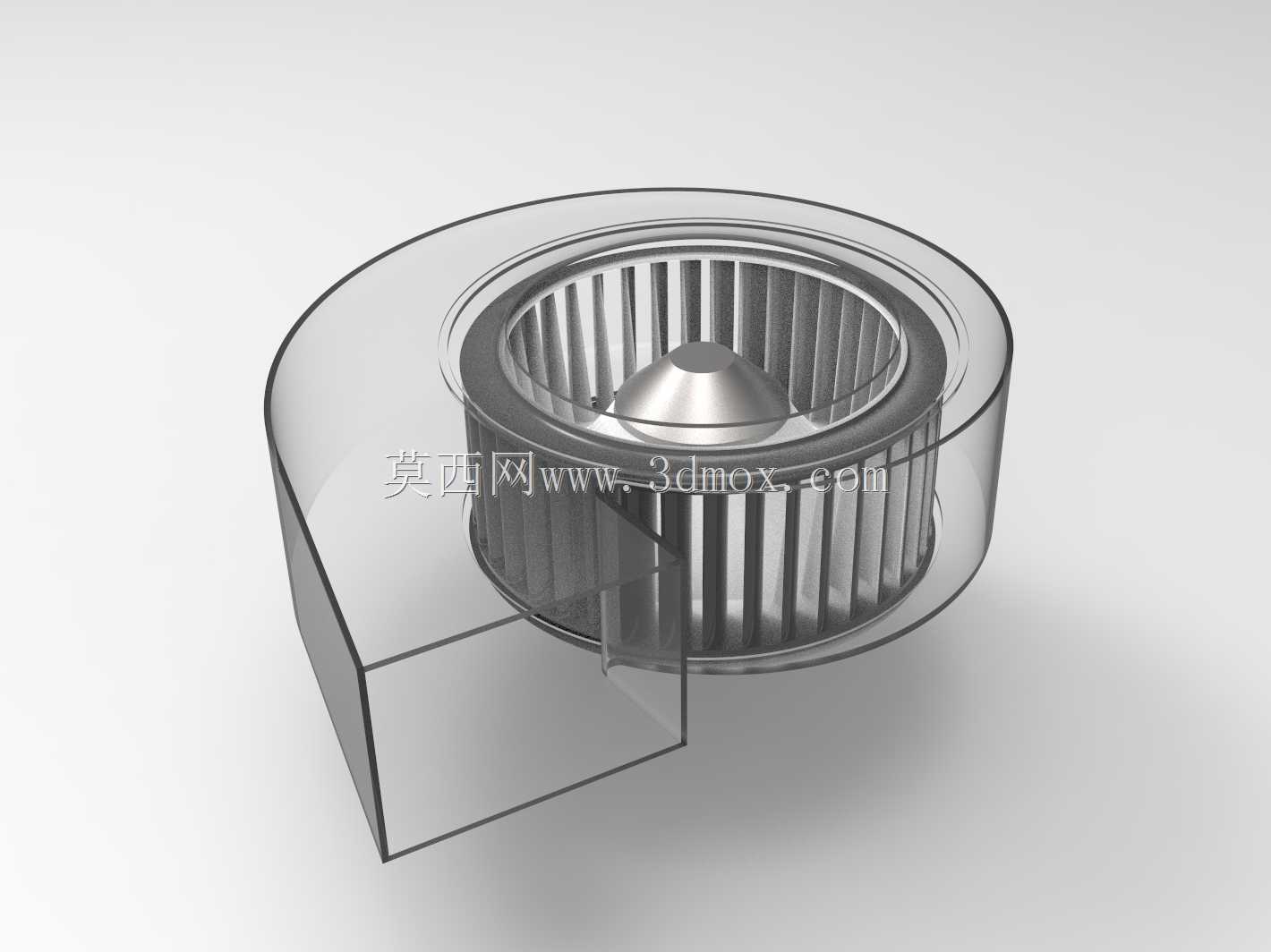

  从结构设计逻辑来看,整个部件分为蜗壳壳体、前倾叶轮、电机安装位三个核心部分。蜗壳采用螺旋渐扩型流道设计,型线从叶轮出口处开始按照等环量规律逐步扩压,将叶轮甩出的高速气流的动压逐步转化为静压,降低流道内的涡流损失,出口段采用矩形法兰接口,和HVAC总成的风道入口直接对接,接口边缘预留密封胶条安装槽,避免送风过程中出现漏风导致的风量损失和噪音问题。叶轮部分采用前倾圆弧叶片设计,叶片数量经过流场仿真优化,在保证送风效率的同时,降低叶片通过频率产生的气动噪音,叶片和轮盘、轮盖的连接采用一体化注塑成型的结构,避免拼接缝隙带来的流道扰动,叶轮中心的轴孔和驱动电机的输出轴采用过盈配合加平键定位的方式,保证高速运转时的传动可靠性,不会出现打滑松动的问题。

  在安装边界的设计上,整个蜗壳的外形轮廓充分考虑了仪表台内部的紧凑安装空间,蜗壳的径向尺寸控制在适配常规A级车HVAC总成的安装范围内,轴向尺寸避开仪表台内部的线束、转向管柱等周边部件的干涉区域,壳体上预留三个弹性减震安装脚,安装脚内部嵌装橡胶减震垫,通过螺栓固定在HVAC壳体的安装柱上,能够有效吸收电机高速运转时产生的振动,避免振动传递到仪表台钣金件产生共振噪音。电机安装位位于蜗壳的后侧中心位置,采用下沉式设计,让电机本体嵌入蜗壳后部的凹槽内,进一步压缩整体轴向占用空间,安装位周边预留电机散热的通风间隙,避免电机长时间运转出现过热问题。

  实际工况适配方面,这款风机的运行转速覆盖车用空调常用的调速区间,在最高转速下能够满足车厢快速降温、除霜的大风量需求,低转速下运行平稳,气动噪音控制在驾乘人员可接受的范围内,适配车辆12V或者24V的车载供电系统的驱动电机安装。流道设计上充分考虑了车用空调的实际使用场景,叶轮和蜗壳之间的间隙控制在合理范围内,既避免间隙过小导致叶轮运转时和蜗壳刮蹭,也不会因为间隙过大导致气流回流损失送风效率,蜗壳内壁做光滑圆弧过渡,没有突兀的棱角结构,减少气流在流道内的折返损失。在冬季除霜工况下,风机需要输送经过加热的高温空气,壳体材料选用耐温的工程塑料,能够持续耐受暖风水箱传递的高温,不会出现长期高温下的变形老化问题,叶轮材料同样添加抗老化成分,耐受高低温交变的使用环境,保证车辆全生命周期内的结构强度。

  从选型匹配的角度来说,这款风机的风压特性能够适配常规乘用车空调系统的阻力特性曲线,和蒸发器、暖风水箱、空调滤芯的阻力匹配度较高,在不同滤芯堵塞程度、不同风道风门开启状态下,都能保持稳定的送风性能,不会因为系统阻力变化出现风量骤降的问题。叶轮的动平衡精度按照车用旋转部件的标准设计,在出厂前做动平衡校正,减少高速运转时的不平衡振动,提升部件的运行寿命,蜗壳的出口方向可以根据不同车型的风道布置需求做适配调整,不需要大幅改动叶轮和电机的安装结构,就能适配不同车型的HVAC总成布局,降低平台化开发的成本。
