汽车前保险杠安装式配重结构设计

　　在乘用车底盘与车身附件的匹配设计中，前保险杠区域的配重件是容易被忽略但直接影响整车NVH表现与前部载荷分布的小总成部件，本次呈现的这款配重件，安装位置明确设定在汽车前保险杠下方区域，属于车身前部的附加配重结构。从实际装车场景来看，这类配重件主要作用是平衡前部车身的轴荷分布，尤其是在部分前置前驱车型、或是改装了轻量化前保险杠的车型上，前轴载荷如果出现设计值偏差，高速行驶时容易出现转向发飘、前部共振的问题，通过在保险杠下方预设位置加装对应重量的配重块，能够在不改动主承载结构的前提下，快速调整前部载荷配比，同时抑制保险杠蒙皮在高速气流下的振动异响。

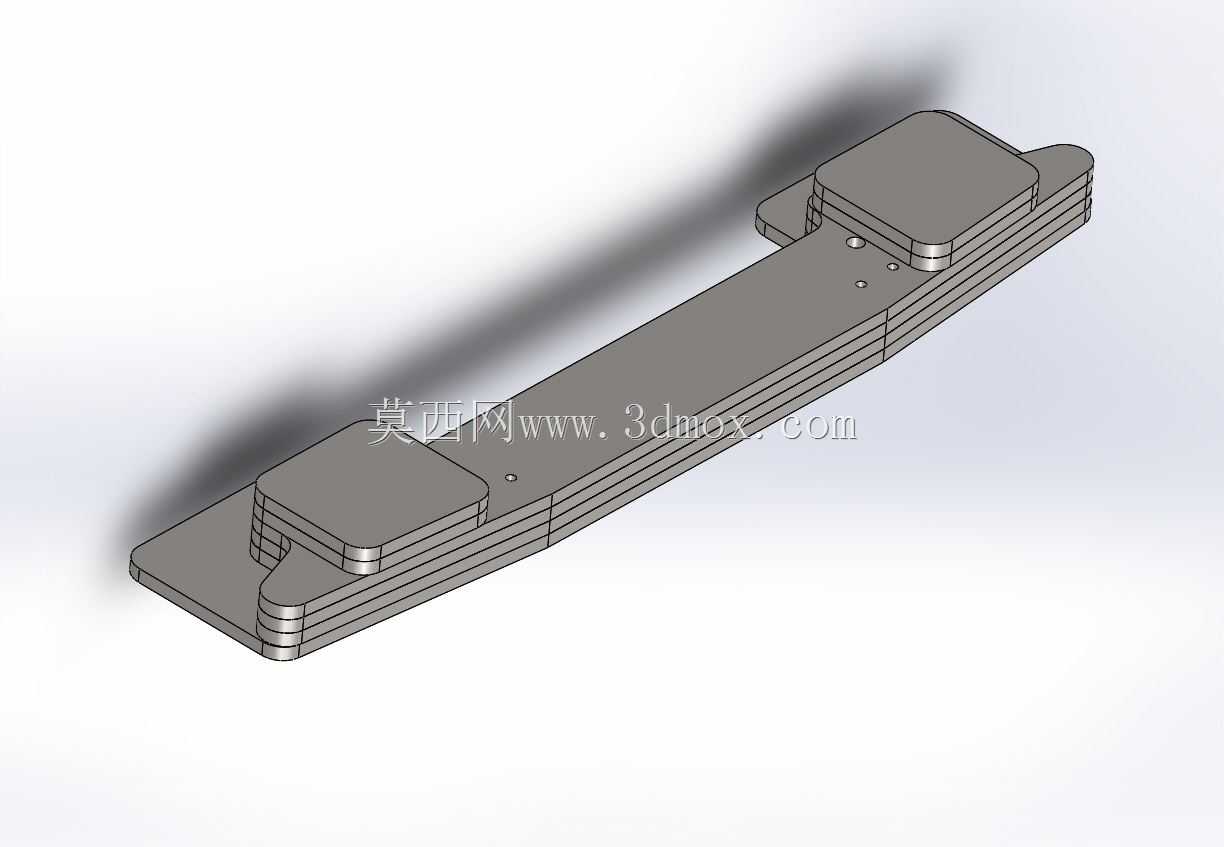

　　从结构设计思路来看，这款配重件采用了多层叠片式的主体结构，没有采用一体铸造成型的方案，核心考量是配重精度的可控性——叠片结构可以根据不同车型的配重需求，增减叠片的数量来微调整体重量，不需要重新开模制作整体配重，大幅提升了同平台不同配置车型的部件通用率。主体沿长度方向做了等宽的长条式延伸，两端的块状凸起结构并非造型装饰，而是对应保险杠内侧的安装限位槽，装配时可以直接卡入预设的卡槽内，避免配重块在车辆行驶过程中出现横向窜动。

　　安装边界方面，这款配重件的整体厚度控制在较小的区间内，完全贴合保险杠内侧的安装空间，不会突出到保险杠下沿之外，避免影响车辆的接近角，也不会在日常行驶中被路面凸起剐蹭。主体上预留的几个小孔位，是对应安装点的螺栓过孔，孔位的位置度公差控制在±0.2mm以内，保证和保险杠内侧的安装螺柱精准对位，不需要现场扩孔调整。两端的叠片边缘做了圆弧过渡处理，没有尖锐的棱角，一方面是避免装配时划伤保险杠的塑料蒙皮，另一方面也能减少气流经过时产生的风噪。

　　从功能特性上看，叠片之间采用了铆接固定的方式，相邻叠片之间没有相对窜动的间隙，避免车辆长期颠簸后叠片松动产生异响。配重件的整体重心沿长度方向居中分布，安装后不会对保险杠的单侧产生额外的偏载，防止保险杠长期使用后出现单侧下垂变形。材质选择上以高密度铁质合金为主，表面做了电泳防锈处理，能够适应车轮带起的泥水、融雪盐等腐蚀环境，不需要额外增加防护护板。

　　在实际建模过程中，这类配重件的设计需要先获取前保险杠内侧的点云数据，确认安装区域的空间边界，尤其是要避开保险杠上的雷达安装座、拖车钩盖板、进气格栅导流结构等已有部件，不能出现装配干涉。同时要核算配重件的重量对前轴轴荷的影响，通常这类保险杠配重的单块重量控制在1-3kg区间，根据车型的实际配重需求调整叠片数量，过重会增加不必要的簧下质量，影响悬架的响应表现，过轻则达不到抑制振动、调整轴荷的作用。另外安装点的位置要选择在保险杠的加强筋位置，不能直接固定在薄的蒙皮上，否则长期使用会导致蒙皮被拉扯变形，出现固定点开裂的问题。

　　很多初级结构工程师在设计这类附件配重时，容易只关注重量参数而忽略安装边界的匹配，要么做的太厚突出保险杠影响外观，要么孔位不对位导致现场装配困难，这款配重的结构设计就充分考虑了装配工艺性，两端的导向结构可以让装配工人在盲操作的情况下快速卡入安装位，螺栓孔的周边做了局部加厚，提升固定点的结构强度，即使车辆经过长期颠簸路面，固定点也不会出现开裂脱落的问题。同时叠片式的结构也方便后期维修更换，如果某一片出现锈蚀损坏，不需要更换整个配重总成，单独替换损坏的叠片即可，降低了售后维修的成本。
