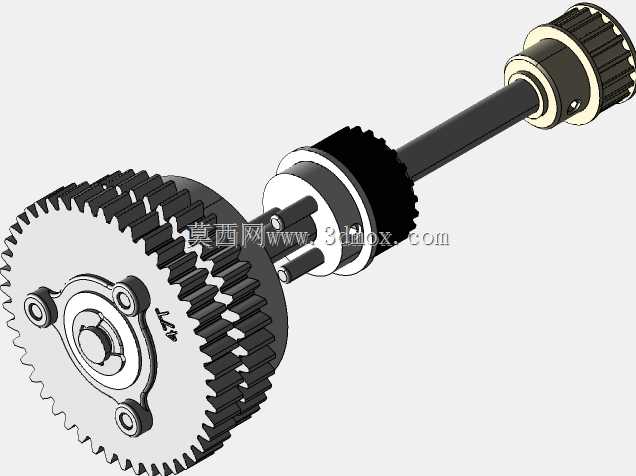

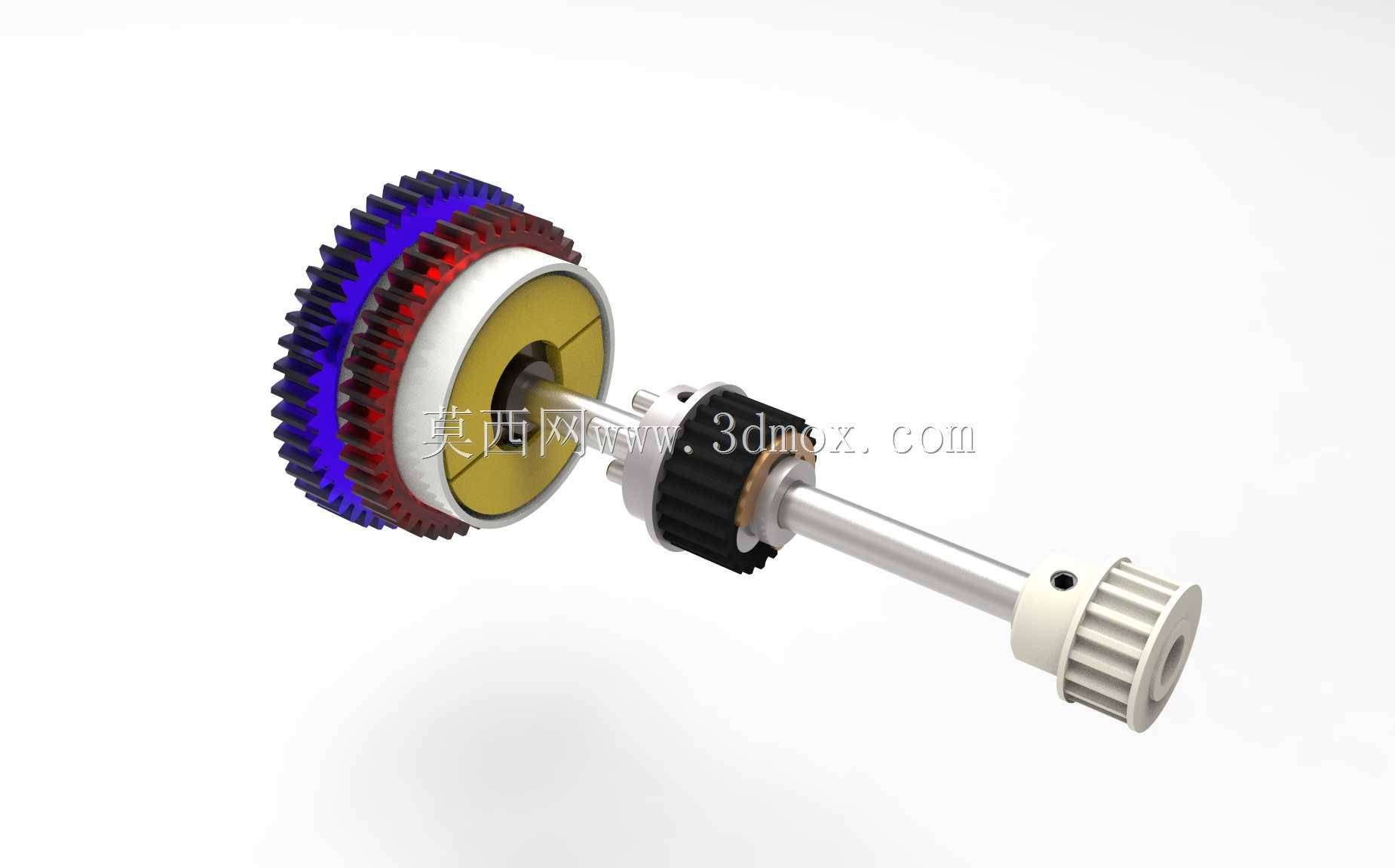

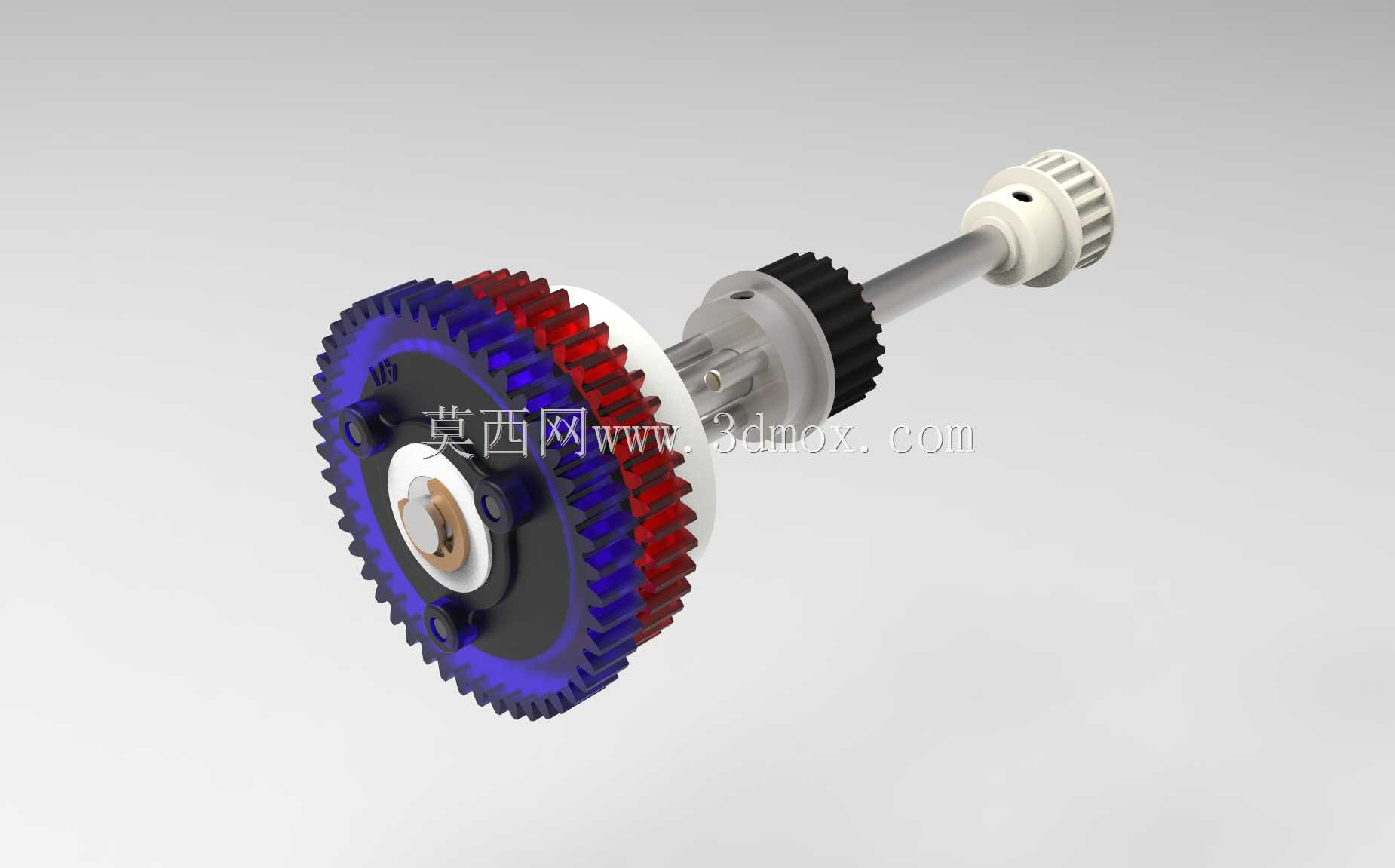

遥控模型车双速传动齿轮轴组件结构

　　这套传动组件主要面向1/10比例油动遥控竞速模型车的动力传输场景，对应平跑、拉力类车型的中置传动布局，承担发动机输出动力的变速、扭矩转换与向后桥传递的核心作用，是模型车传动系统中直接决定加速性能与极速表现的核心部件。从实际装车使用的角度看，该组件安装在模型车底盘中部的传动舱内，轴向安装边界需匹配底盘两侧轴承座的同轴度要求，齿轮啮合侧隙需控制在0.05-0.1mm区间，避免高速运转下出现打齿、动力损耗过大的问题。组件的核心功能是实现两档变速切换，低速档通过大直径从动齿轮啮合，输出更大扭矩满足起步、急加速的动力需求，高速档切换为小直径齿轮啮合，降低传动比以提升车辆极速表现，换挡动作通过离合甩块在转速阈值下的动作完成，

　　无需额外伺服机构驱动，结构紧凑且响应直接。设计过程中优先考虑了传动系统的动平衡表现，主轴采用阶梯轴结构，不同轴段分别对应齿轮安装位、轴承支撑位、离合座安装位与输出连接位，各轴段的同轴度公差控制在IT7级，避免高转速下出现径向跳动导致的传动抖动。双层齿轮采用分体式设计，两种不同模数的齿圈分别固定在同一轮毂上，齿圈材质选用耐磨尼龙加纤配方，既保证啮合时的静音效果，又能承受模型发动机输出的瞬时冲击扭矩，轮毂部分采用铝合金材质加工，通过过盈配合与齿圈结合，兼顾轻量化与结构强度。轴上的黑色限位胶圈用于调整齿轮的轴向位置，确保换挡时齿轮与离合齿的啮合长度符合设计要求，避免出现跳档、啮合不到位的问题，末端的白色输出接杯通过销钉与主轴固定，

　　接杯上的卡槽与传动轴万向节配合，可补偿底盘形变带来的少量角度偏差，保证动力传输的连续性。从安装适配性来看，该组件的主轴直径、齿轮安装距、接杯规格均适配主流1/10油动平跑车的底盘安装位，替换原有单速传动组件时无需额外修改底盘结构，仅需调整换挡离合的弹簧预紧力，即可匹配不同排量发动机的换挡转速点。实际使用中，该双速结构相比单速传动，可在不更换发动机的前提下，将车辆起步加速响应提升30%左右，同时极速提升15%-20%，兼顾场地赛中的出弯加速与长直道极速需求。设计时还考虑了维护便利性，整个组件可通过拆解轴端卡簧完成全部零件的拆分，齿轮磨损后可单独更换对应齿圈，无需更换整个总成，降低玩家的后期维护成本。齿形设计采用渐开线圆柱直齿，

　　加工精度满足模型传动的高速运转需求，啮合重合度控制在1.2以上，保证传动过程的平稳性，减少高速下的齿轮噪音与动力损耗。主轴表面做了硬化处理，硬度达到HRC45以上，避免长期运转下轴承位、安装位出现磨损导致的间隙过大问题。整个组件的轴向总长度控制在85mm以内，最大齿轮外径32mm，安装时不会与底盘上的油箱、接收机、舵机等周边部件产生干涉，适配绝大多数主流竞速模型车的底盘布局。
