1/8公路RC车用50T后球差速结构

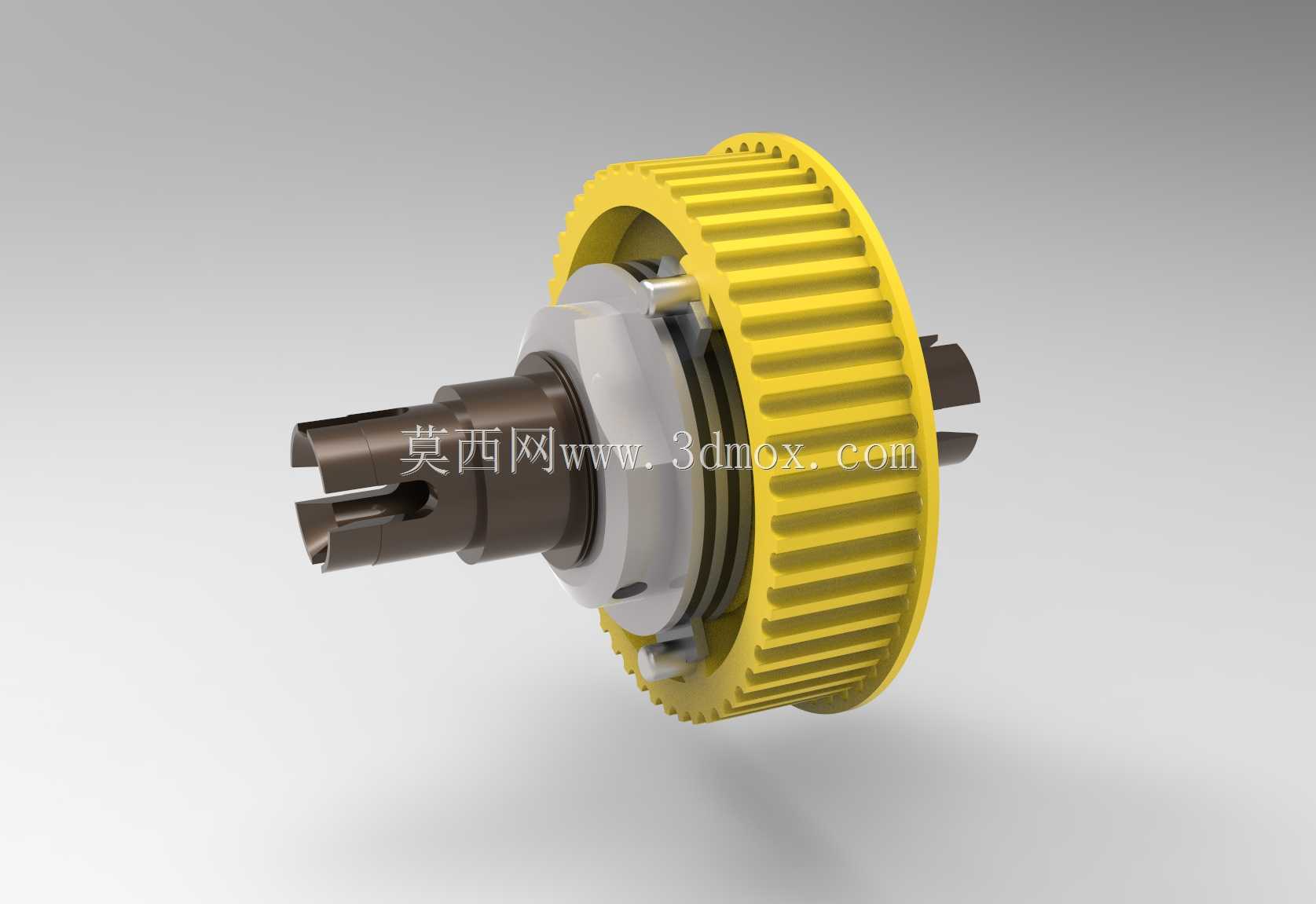

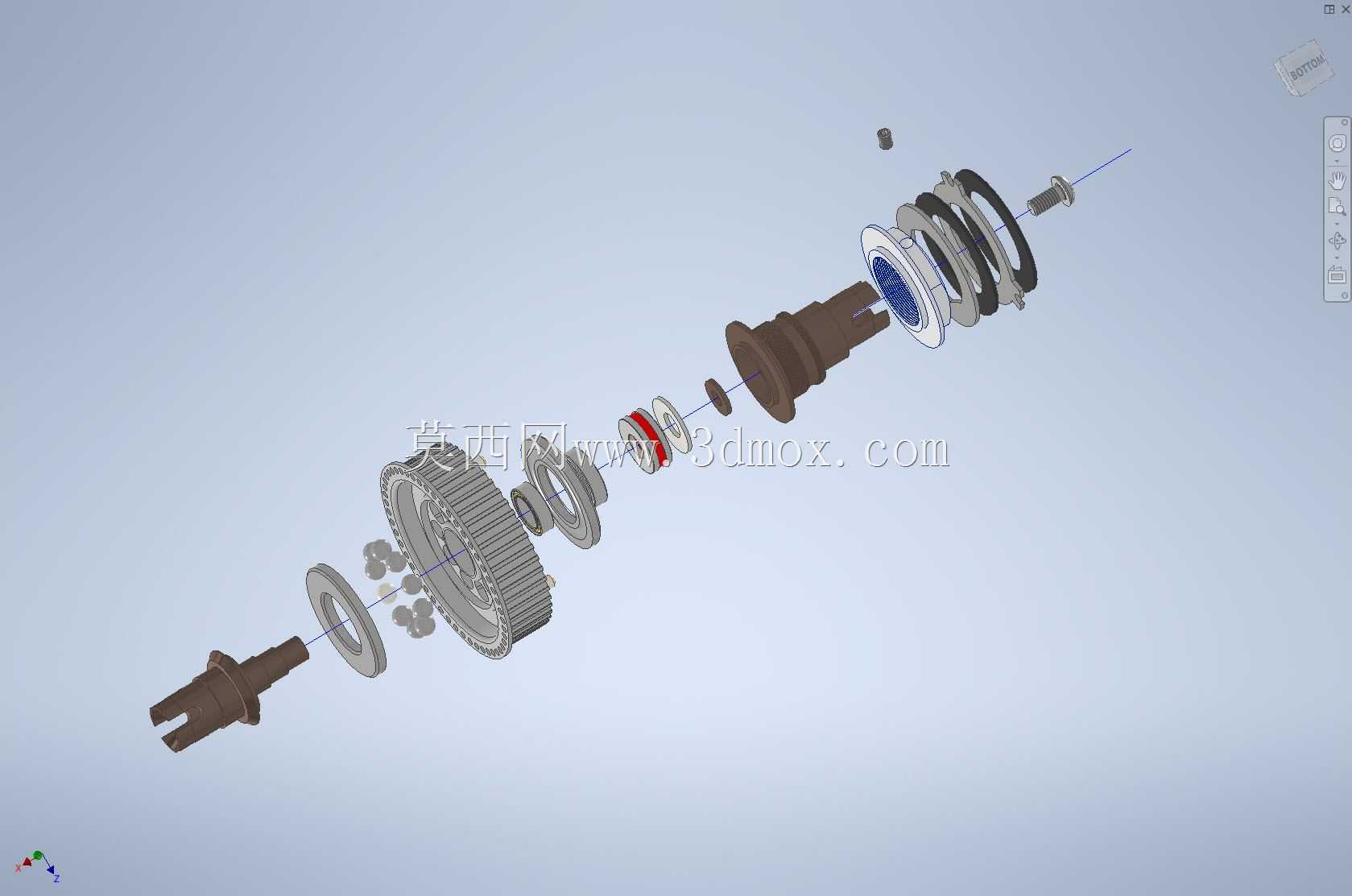

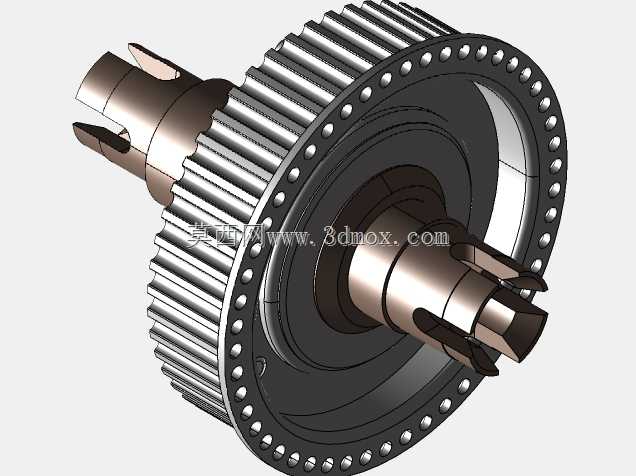

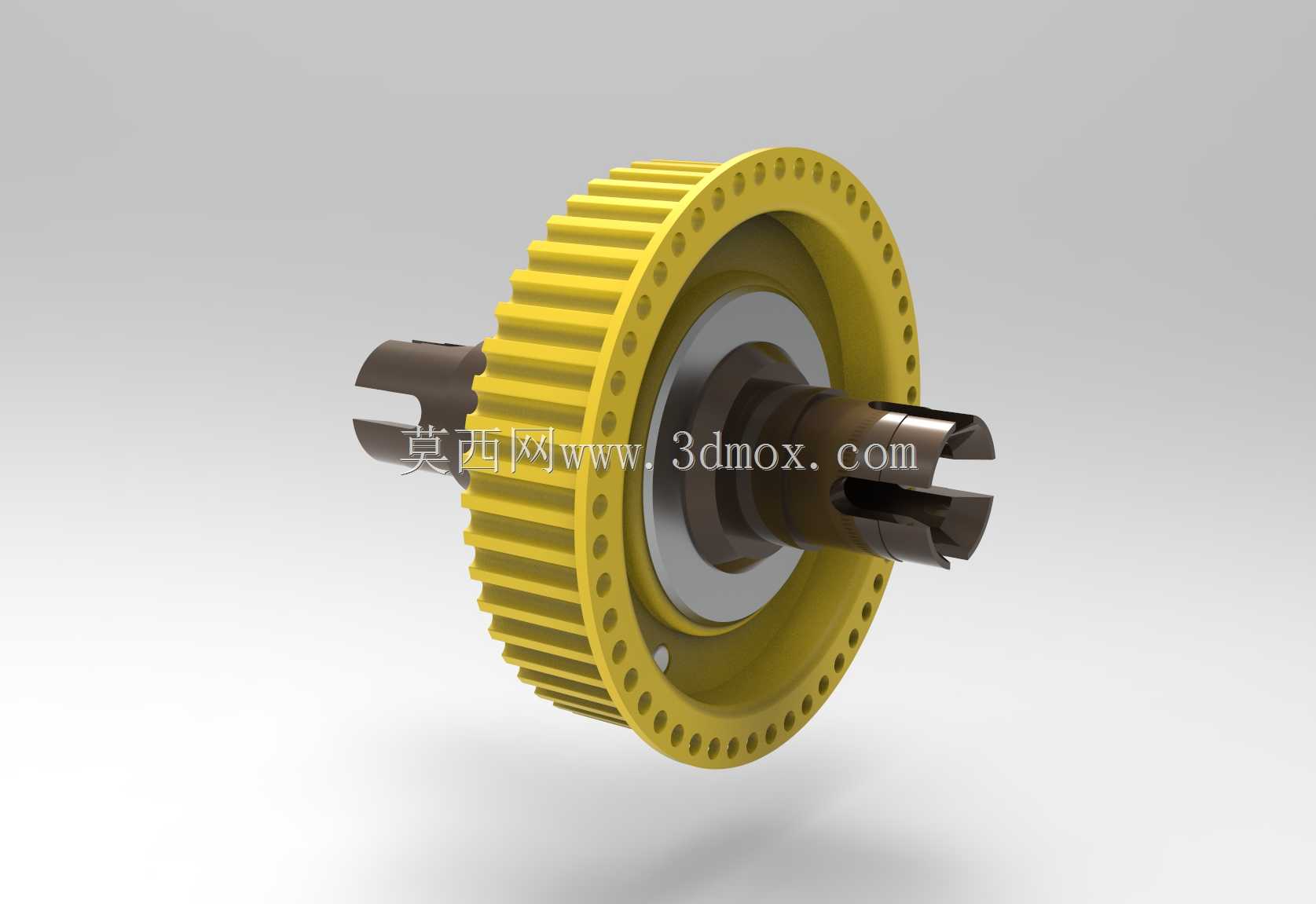

　　这套差速结构针对1/8比例公路遥控模型车的后传动布局设计，核心作用是在车辆过弯时允许左右两侧输出轴存在合理转速差，避免轮胎拖滑损耗抓地力，同时将主减速齿轮传递来的动力均匀分配给两侧后轮，适配公路RC车高速行驶、频繁变向的工况需求。从结构拆解来看，整套组件沿轴向依次布置输出叉轴、密封垫片、差速壳体、行星球组、大直径从动齿轮、轴承组、调节弹簧、锁紧端盖，没有采用传统锥齿轮差速的行星齿结构，而是通过钢球在差速壳内的滚道槽内滚动实现差速动作，相比齿式差速，球差结构的传动阻尼更线性，差速响应速度更快，在RC车急加速出弯时能更快调整两侧轮速差，减少动力迟滞。设计过程中首先明确了安装边界：差速器整体需嵌入RC车后波箱的预设安装位，

　　从动齿轮的分度圆直径匹配对应模数的电机驱动齿，两侧输出轴的花键规格与原厂后轮传动轴完全适配，不需要额外改装传动接杯就能直接替换装车。轴向尺寸上严格控制了总长度，避免差速壳体与波箱内壁、悬挂摆臂产生运动干涉，轴承安装位的轴径公差控制在h7级别，保证轴承压装后不会出现松旷或过紧抱死的问题。差速壳体内的滚道槽采用圆弧曲面设计，钢球与滚道的接触应力经过校核，在RC车常用的动力输出扭矩范围内不会出现压痕或过度磨损，调节弹簧的预紧力可以通过端盖的螺纹旋入深度调整，以此改变差速的锁止程度：预紧力加大时差速锁止度更高，适合抓地力好的铺装路面直线加速，减少动力打滑；预紧力减小时差速动作更顺滑，适合多弯赛道连续过弯，提升转向灵活性。

　　两侧的密封结构采用薄型耐磨垫片，既可以阻挡差速壳内的润滑脂泄漏，又能避免外界的灰尘、赛道砂砾进入差速内部磨损钢球和滚道，延长维护周期。输出叉轴的端部采用标准十字槽接杯结构，与传动轴的万向节配合间隙控制在0.1mm以内，既保证传动过程中不会出现虚位旷量，又不会因为间隙过小导致传动卡滞。大直径从动齿轮采用直齿设计，相比斜齿传动效率更高，轴向力更小，能降低后波箱内轴承的轴向负载，齿轮的齿形经过修缘处理，高速啮合时的噪音更小，传动冲击更低。整套结构的所有旋转部件都做了动平衡校核，在RC车常用的高转速区间内不会出现明显的振动，避免振动传递到车架影响行驶稳定性。在实际装车场景中，这套差速结构可以直接替换同规格的原厂齿式差速，

　　不需要改动后波箱的任何安装位，维护时只需要拆开端盖就能更换钢球、调整弹簧预紧力，不需要拆解整个后传动系统，对于RC模型的玩家和调试人员来说操作门槛更低。设计时还考虑了不同动力配置的适配性，差速壳体的材质选用高强度铝合金，在保证结构强度的前提下降低了旋转部件的重量，减少传动系统的转动惯量，提升油门响应速度，钢球选用标准轴承钢材质，耐磨性能优异，长期高负荷使用也不会出现明显的磨损量变化。
