MUGEN STING赛车离合器飞轮结构设计

　　在小比例四驱汽油动力赛车的传动系统匹配工作中，离合器飞轮是衔接动力输出与离合接合的核心承载部件，这款适配MUGEN STING车型的离合器飞轮，主要面向1/8档四轮驱动汽油动力赛车的传动场景，承担着储存发动机做功冲程输出的转动惯量、稳定曲轴运转转速波动、为离合器摩擦片提供平整接合基准面的核心作用，是赛车传动系统中兼顾动平衡性能与离合响应速度的关键零件。

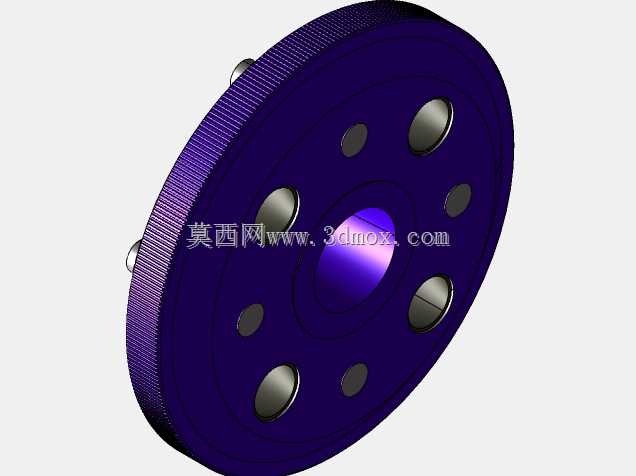

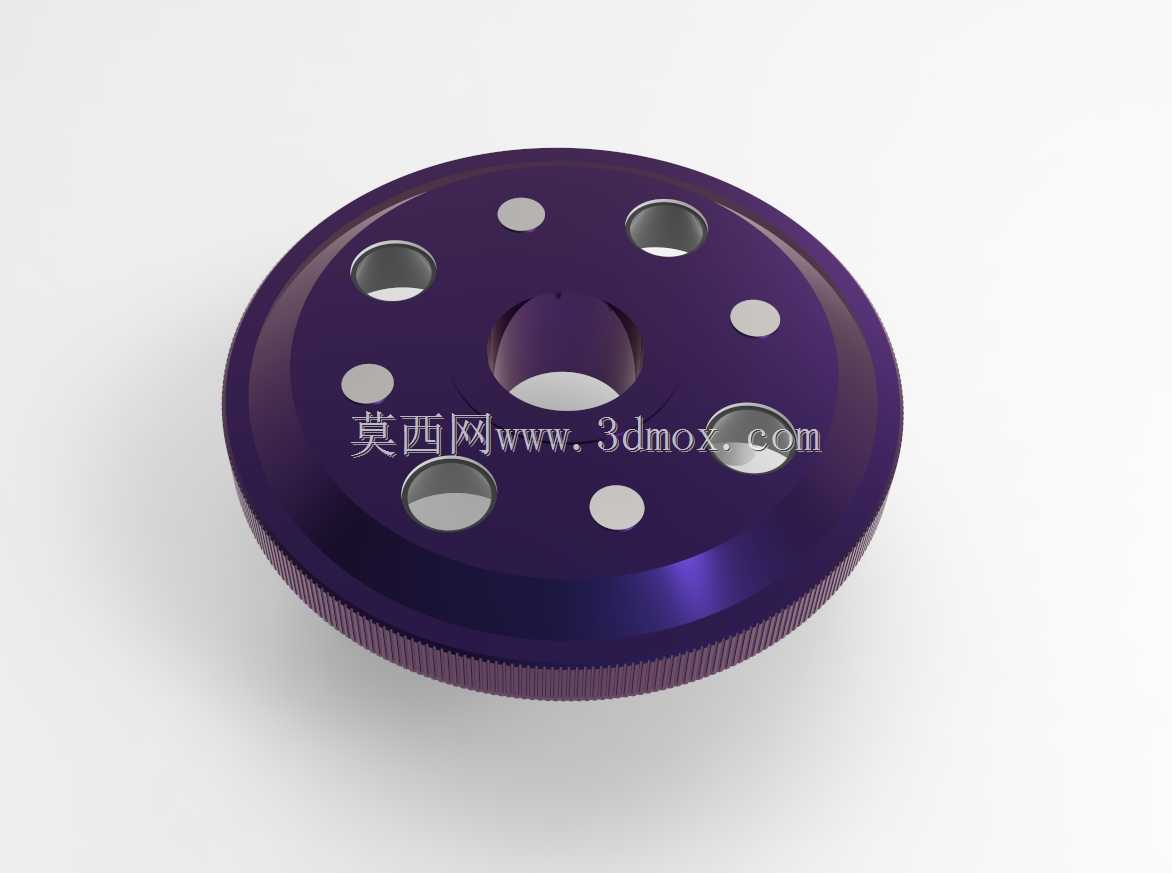

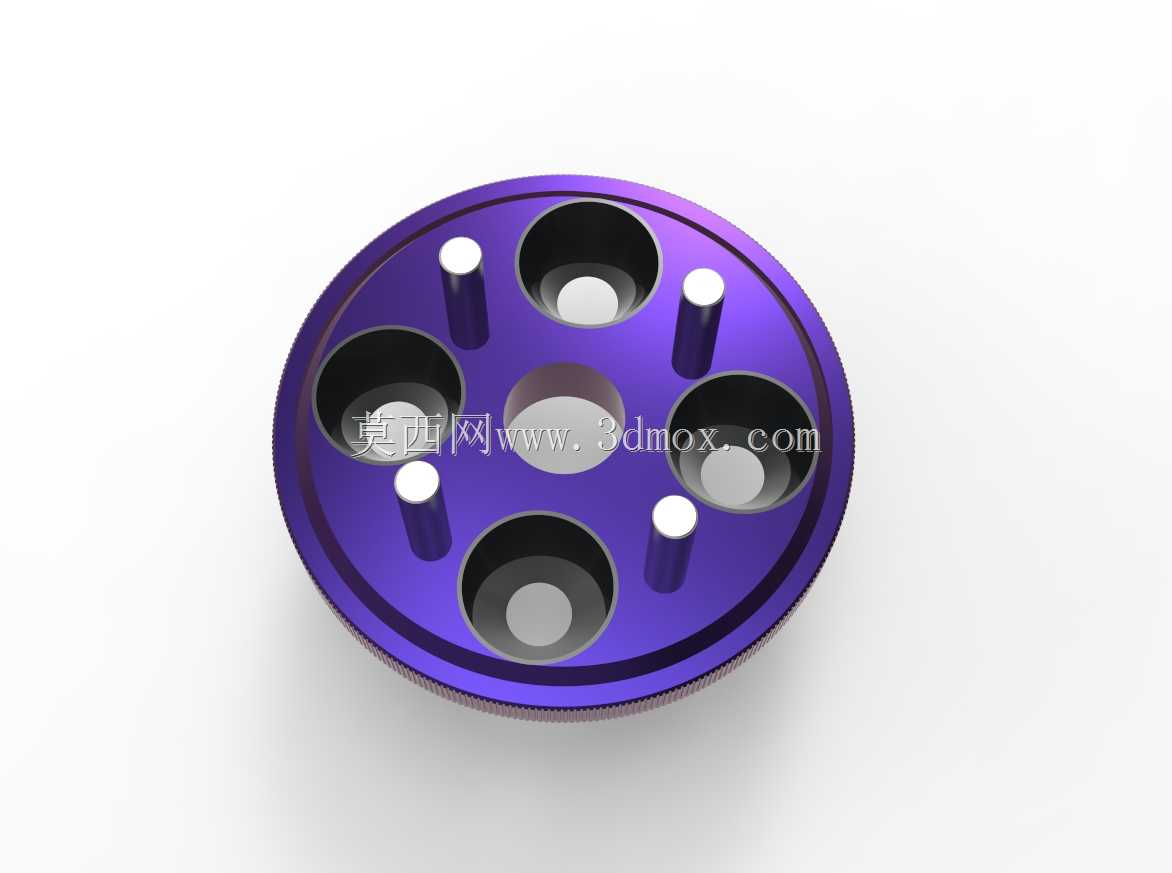

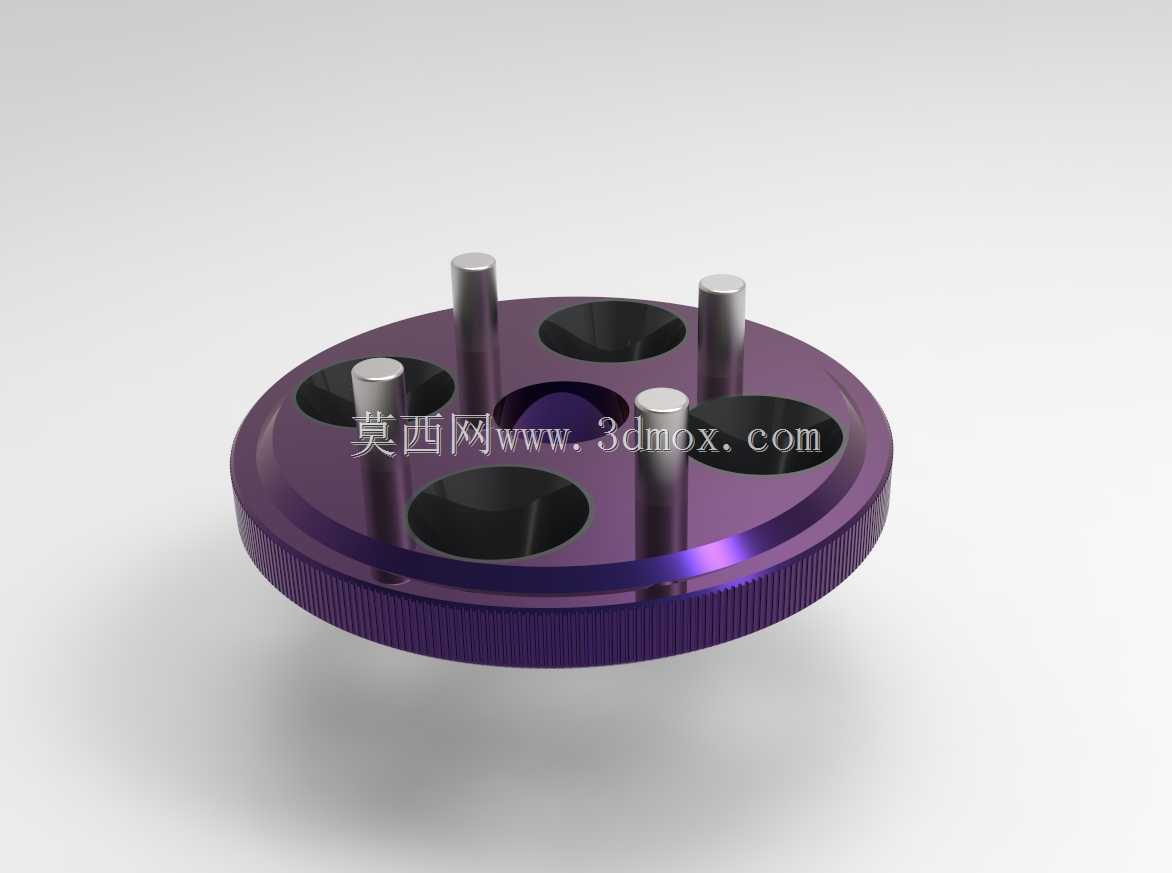

　　从实际装车的功能需求出发，这款飞轮的设计首先围绕高转速工况下的动平衡表现展开，主体采用圆盘式主体结构，外缘设置滚花纹理，既可以在装配维修时提供足够的夹持摩擦力，避免拆装过程中工具打滑损伤零件表面，也能在高转速运转时通过表面纹理带动周边气流形成微弱的散热效应，带走离合器频繁接合产生的摩擦热量，避免飞轮本体与摩擦片接触面因高温出现形变，影响离合接合的平顺性。飞轮盘面均匀分布四个沉头通孔，用于穿装固定销柱，这四个销柱既是离合器压盘的定位导向结构，也是离合分离、接合过程中压盘轴向滑动的支撑轨道，四个销柱的位置度公差在设计时严格控制在0.02mm以内，保证压盘滑动过程中无卡滞，离合接合时压力分布均匀，不会出现偏磨导致的动力传递损耗。

　　飞轮中心设置的通孔用于与发动机曲轴输出端配合定位，安装时通过中心孔与曲轴轴颈的过渡配合保证同轴度，避免高转速下因偏心产生的振动，影响整车传动系统的稳定性。盘面分布的五个凹形槽结构，一方面是为了去除飞轮本体的冗余质量，在保证结构强度的前提下降低零件整体重量，优化发动机的转速响应速度，让赛车在加减速过程中飞轮的转动惯量匹配更符合竞速场景的需求，既不会因惯量过大导致转速爬升迟缓，也不会因惯量过小导致怠速运转不稳、低转速下扭矩输出波动明显；另一方面这些凹槽也形成了额外的散热空间，离合器摩擦片工作时产生的磨屑可以暂时储存在凹槽内，避免磨屑夹在摩擦面之间导致接合打滑或者零件异常磨损。

　　从安装边界来看，这款飞轮的轴向厚度与径向尺寸完全适配1/8四驱汽油赛车的离合腔室空间，装配后飞轮外缘与离合腔内壁保留均匀的间隙，不会在运转过程中与周边壳体零件发生运动干涉，销柱的伸出长度严格匹配对应离合器压盘的滑动行程，保证离合分离时摩擦片能够完全脱开，不会出现半联动状态下的异常磨损，接合时压盘能够提供足够的压紧力，保证发动机输出的动力能够完整传递到传动系统。设计过程中针对飞轮的受力状态做了针对性的结构强化，尤其是销柱安装孔的位置，通过局部增加壁厚的方式，避免频繁离合操作带来的冲击载荷导致孔位出现形变或者开裂，飞轮与摩擦片接触的端面平面度控制在0.01mm以内，表面粗糙度达到Ra1.6的要求，保证摩擦片接合时能够完全贴合，动力传递过程无打滑、抖动问题。

　　在实际装车测试场景中，这款飞轮能够适配高转速汽油发动机的输出特性，在赛车频繁起步、加减速的工况下，稳定维持曲轴运转的平顺性，离合器接合过程线性可控，不会出现突兀的动力接合导致的传动系统冲击，同时轻量化的结构设计也有效降低了传动系统的旋转质量，提升了整车的加速响应表现，滚花外缘的设计也让日常维护拆装时无需额外的专用工装，通过常规工具即可稳定夹持完成拆装作业，凹槽的排屑储屑设计也延长了离合器摩擦片的维护周期，减少了频繁拆解维护的工作量。
