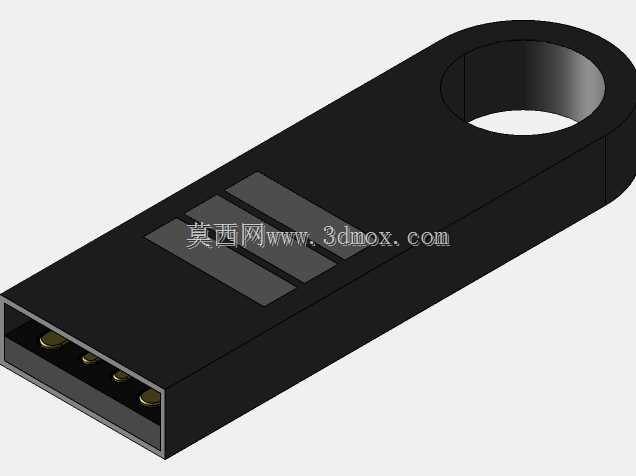

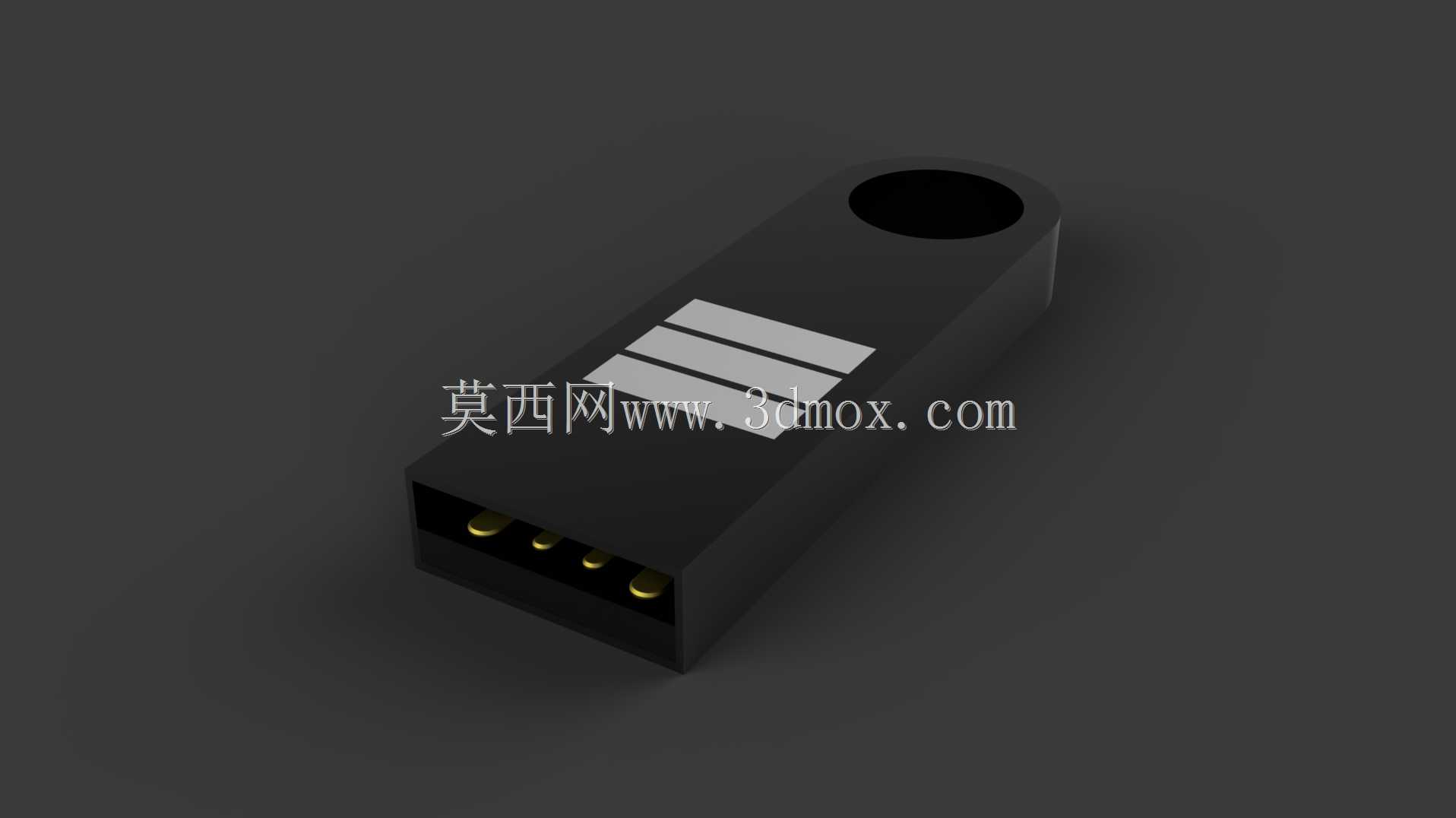

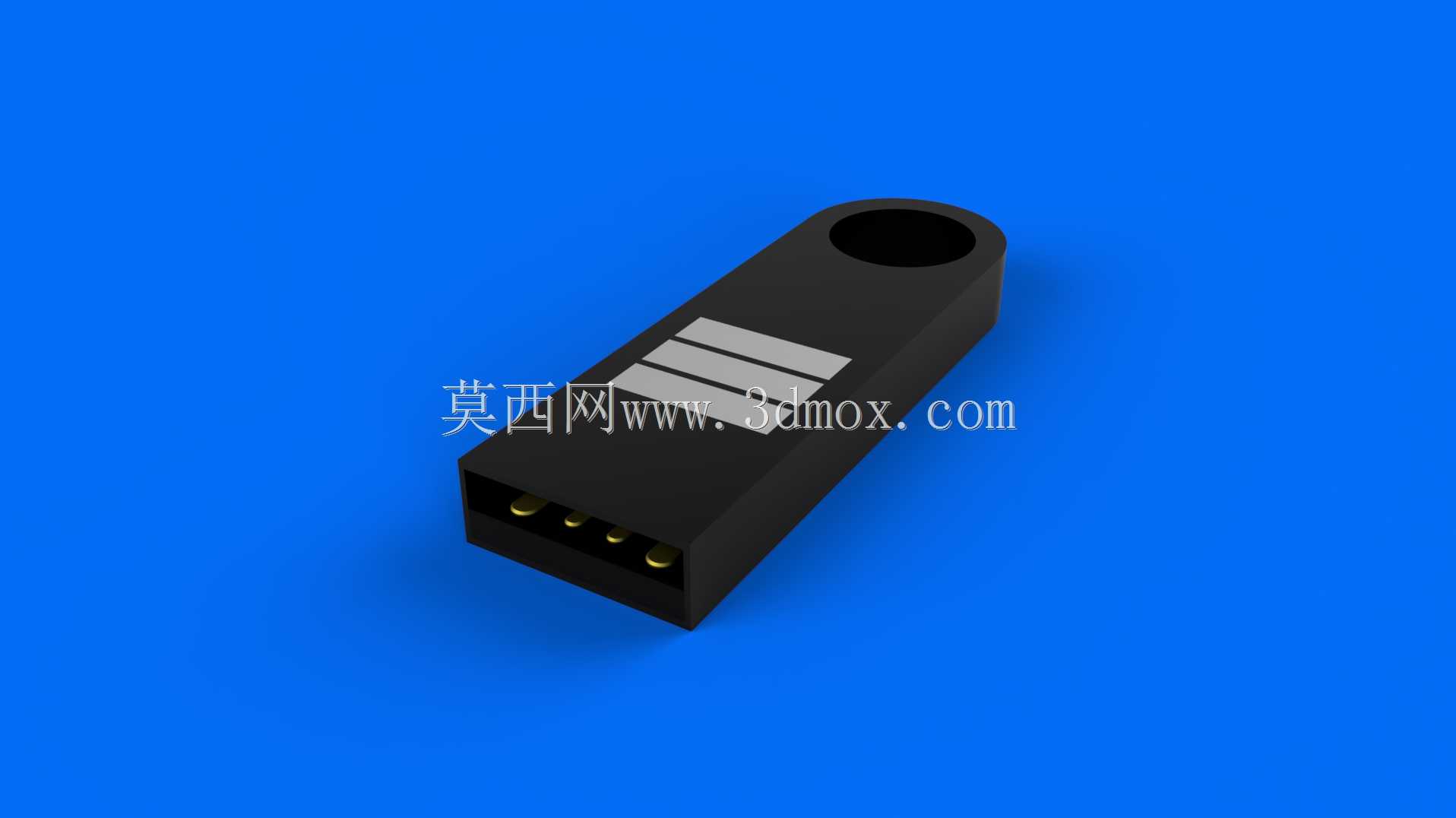

一体式便携U盘结构外观三维设计

　　日常办公场景中，这类一体式U盘是跨设备数据传输的核心便携载体，无需额外连接线材，可直接插入带有标准USB-A接口的台式机、笔记本、工业触控终端、打印复印一体机等设备，完成设计图纸、工艺文档、检测数据等文件的快速拷贝与转移，在车间现场数据采集、外勤技术资料携带、跨部门文件流转等场景下的使用频率极高。

　　这款U盘采用无帽一体式结构设计，尾端预留的挂孔可直接穿入钥匙环、挂绳，避免日常携带过程中保护帽遗失导致接口进灰、触点氧化的问题，外壳做了圆弧过渡处理，握持插拔时不会硌手，插拔施力位置设置在外壳中部的防滑区域，表面的三道凹槽结构既可以增加插拔时的手指摩擦力，也能作为外观识别标识，区分同批次不同存储容量的产品。

　　建模过程中首先确定USB公头的标准接口尺寸，严格遵循通用串行总线的物理接口规范，保证金属触点的位置、伸出长度、外壳厚度完全符合通用接口公差要求，避免出现插接过紧、松动、接触不良的问题。外壳部分采用一体化包覆设计，将内部闪存芯片、主控电路板完全包裹在硬质外壳内部，外壳壁厚控制在1.2mm，既可以保证日常跌落、挤压时的结构强度，也不会过度增加整体重量与外形尺寸。

　　整体外形做了收窄处理，宽度仅比标准USB接口宽2mm，在相邻USB接口间距较小的设备上使用时，不会遮挡旁边的接口，解决了多数宽体U盘占用相邻接口位置的痛点。尾端挂孔的内径设置为5mm，可兼容市面上绝大多数钥匙扣、挂绳的穿入尺寸，挂孔周边做了加厚处理，反复拉扯挂绳时不会出现开裂断裂的问题。

　　外壳内部预留的电路板安装槽位尺寸匹配常规U盘主控板的通用规格，定位筋的位置设置在电路板两侧，装配时可直接将电路板推入槽位完成定位，不需要额外打胶即可固定，减少装配工序。接口部分的金属外壳与塑料外壳之间做了卡扣结构，装配时卡入到位即可完成固定，连接强度可承受至少500次插拔的外力拉扯，不会出现接口与外壳脱落的情况。

　　外观表面做了哑光磨砂处理的结构预留，后期生产时可直接通过模具蚀纹实现磨砂质感，既不容易残留指纹与划痕，也能提升握持时的摩擦力。整体长度控制在40mm以内，放入口袋、工牌卡套、笔袋时不会突出硌碰，便携性适配日常通勤、现场作业的携带需求。

　　结构设计阶段充分考虑了量产的工艺可行性，塑料外壳采用上下扣合的结构，不需要复杂的侧抽芯模具结构，可直接通过普通注塑机完成生产，装配工序简单，不需要复杂的工装夹具即可完成整机组装。接口金属部分采用标准通用件，可直接采购成熟的标准USB公头组件，不需要单独开模生产金属部件，有效控制生产制造成本。

　　在工业现场使用场景下，这类无活动部件的一体式结构相比伸缩式、带帽式U盘的故障率更低，没有容易损坏的活动结构，在多粉尘、轻微磕碰的车间环境中使用寿命更长，适合作为工业现场数据传输的常用存储载体。建模时所有配合位置都预留了合理的装配公差，塑料件之间的扣合间隙控制在0.1mm，既保证装配顺畅，也不会出现配合松动、晃动感明显的问题。
