十字对开门大容量家用冷藏冷冻冰箱结构设计

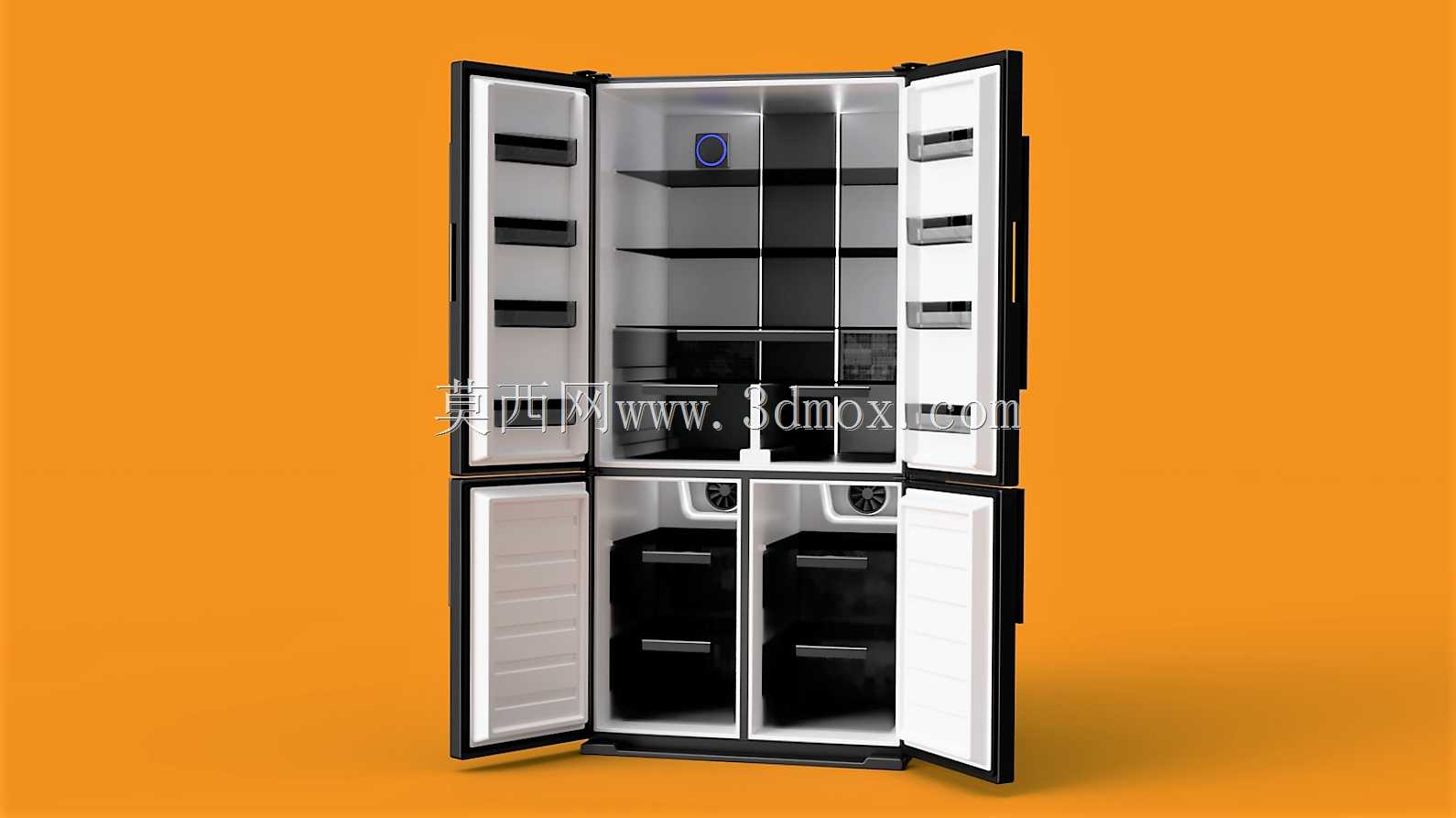

　　这款十字对开门结构的制冷储物设备，核心应用场景覆盖普通家庭日常食材存储、小型餐饮门店备料暂存、公寓配套家电配置等多个民用及轻商用场景，区别于传统单门、双门冰箱的结构布局，十字分舱的设计从使用逻辑上解决了不同温区食材串味、开门冷量流失过快的常见问题。从实际使用维度看，设备上部为整体宽幅冷藏舱，内部设置多层可调节搁架、门体储物槽以及独立密封保湿抽屉，搁架采用钢化玻璃承重结构，单块搁架静态承重可满足10kg以上的重物放置需求，门体储物槽做了高度差异化设计，较高的槽位可容纳大瓶装饮品，矮槽位适配调料瓶、管状酱料等小件物品，独立保湿抽屉通过密封胶条实现相对独立的湿度环境，可存放叶菜、鲜果等对湿度敏感的食材，避免被循环冷风直吹导致失水干瘪。

　　下部为两个独立横向冷冻舱，每个舱体内部配置多层抽拉式储物盒，抽拉结构采用静音滑动导轨，抽拉行程可覆盖舱体90%以上深度，无需探身即可取放舱体最内侧的食材，两个独立冷冻舱可分别设置存储品类，比如一侧存放生鲜肉类、速冻食品，另一侧存放冰品、冻制主食，从物理结构上避免不同品类食材的气味交叉，同时单舱开门时冷量流失范围仅为下部舱体的二分之一，相比传统下置整舱冷冻的结构，单次开门的冷量损耗可降低40%左右，长期使用能有效减少压缩机的启动频次，降低运行能耗。从设计思路层面，整个箱体采用聚氨酯整体发泡保温层，箱体外壳与内胆之间的发泡层厚度均匀控制在50mm以上，门体发泡层厚度匹配箱体保温要求，门体与箱体的接触位置采用多腔室磁吸密封胶条，

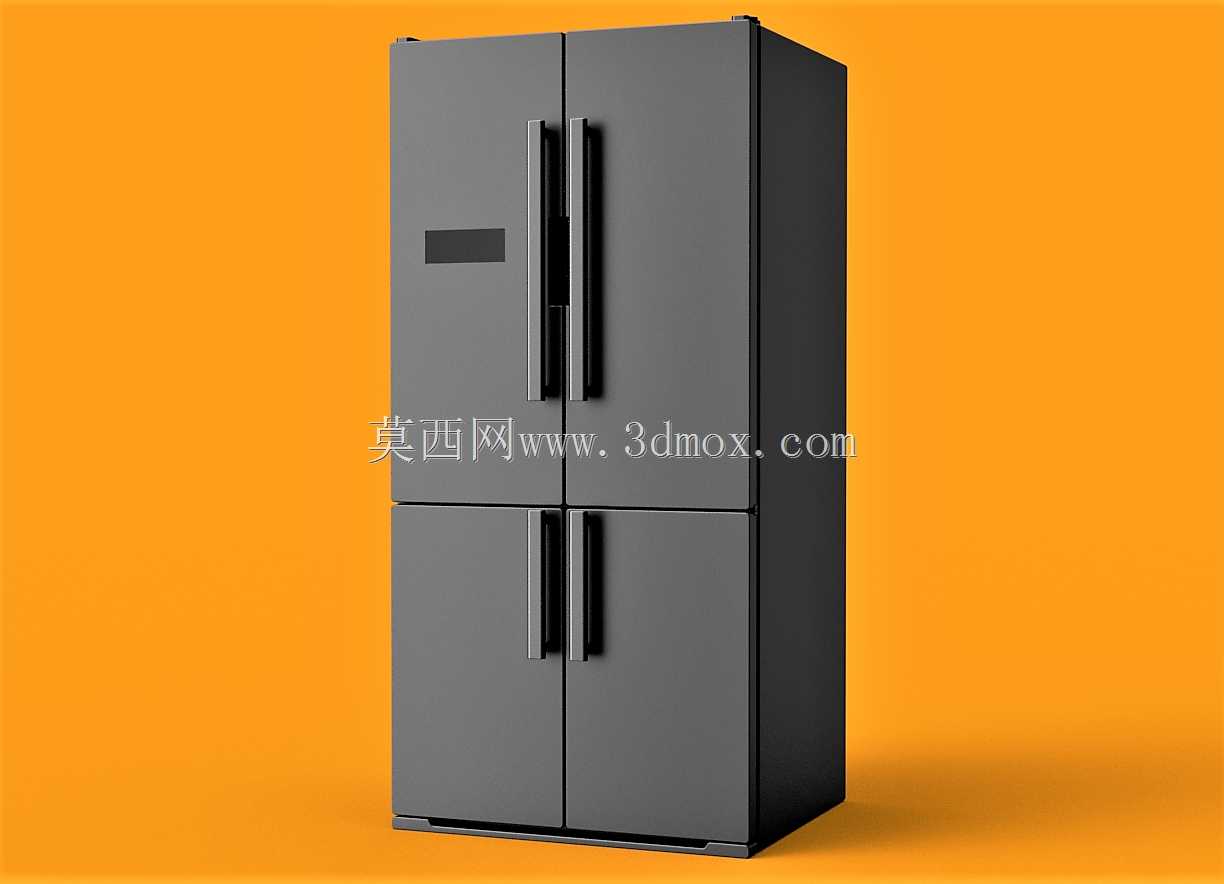

　　胶条做了可拆卸结构设计，后期使用中可直接拆下清洁积垢、更换老化胶条，无需拆解门体整体结构。门体铰链采用内置式阻尼结构，开门角度可达到160度以上，全开状态下内部抽屉、搁架可完整抽出，不会被门体内侧结构遮挡，同时阻尼结构可实现门体小角度自动吸合，避免用户未关严门体导致冷量持续外泄。箱体底部设置可调式支撑脚，四个支撑脚可独立旋转调节高度，适配地面不平整的安装场景，调节范围在0-20mm之间，可保证箱体放置平稳无晃动，避免压缩机运行时产生共振噪音。外形尺寸方面，箱体整体宽度控制在830mm左右，深度控制在650mm左右，高度控制在1800mm左右，安装时需在箱体两侧、背部各预留50mm以上的散热间隙，顶部预留100mm以上的空间，

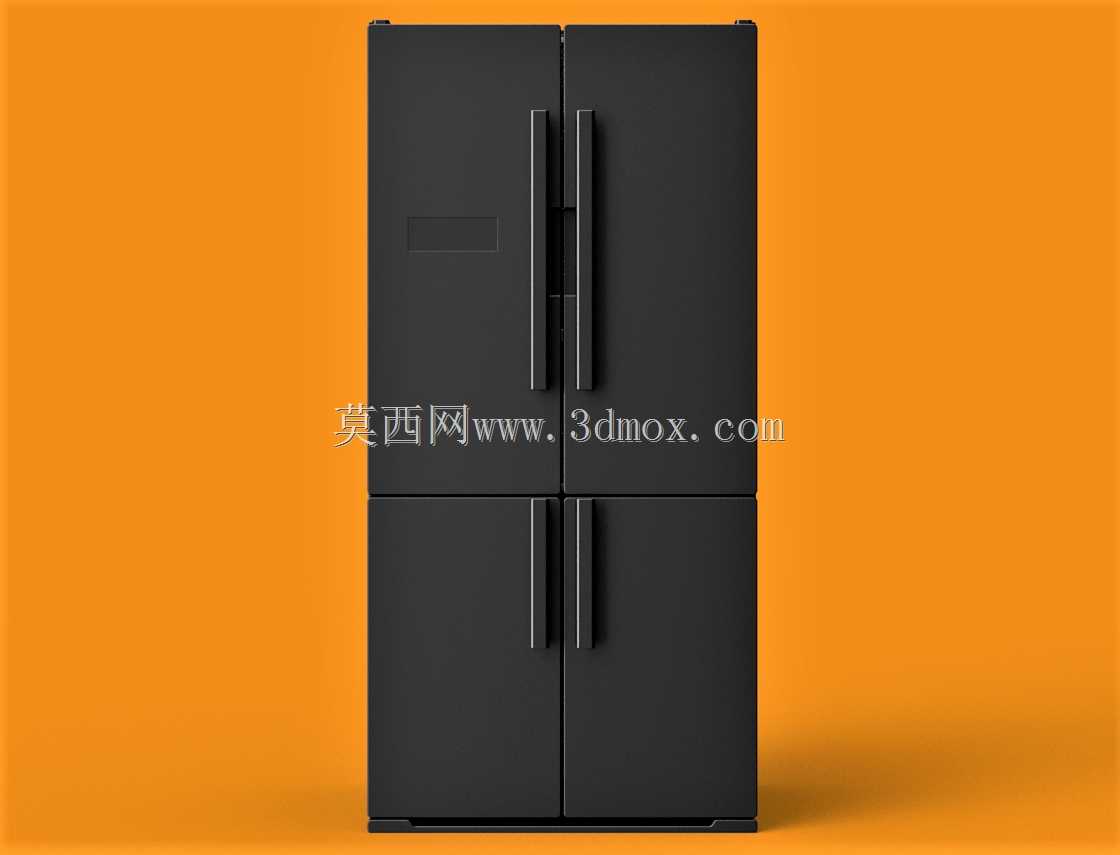

　　保证制冷系统的空气流通散热，避免散热不畅导致制冷效率下降、能耗升高。内部制冷循环采用风冷无霜结构，蒸发器隐藏在背部风道内，通过多风道出风口向不同舱室输送冷量，每个舱室的出风口设置独立风量调节挡板，可根据存储食材的需求调整对应舱室的送风量，实现不同温区的温度精准控制，冷藏舱温度可在2-8摄氏度区间调节，冷冻舱温度可在-16到-24摄氏度区间调节，满足不同食材的存储温度要求。门体外观采用钢化玻璃面板与金属边框结合的结构，面板表面做了防指纹涂层处理，日常使用中不易残留手印、污渍，清洁时仅需用软布擦拭即可恢复洁净，金属边框做了圆角钝化处理，避免搬运、使用过程中尖锐边角磕碰造成人员受伤。内部照明采用嵌入式LED冷光源，灯条布置在舱室顶部及侧部，开门后自动点亮，冷光源工作时不会产生额外热量，不会影响舱内温度稳定，同时光照范围可覆盖整个舱室，无照明死角，方便用户在光线不足的环境下快速找到需要的食材。整个结构设计充分考虑了日常使用中的各类细节，从储物分区、保温密封、操作便利性、安装适配性等多个维度做了针对性优化，三维建模过程中所有配合结构均做了公差匹配，比如胶条的压缩量、导轨的安装间隙、铰链的转动行程都按照实际生产的装配要求做了预留，可直接用于结构验证、外观方案评审等设计环节。
