三叶指尖陀螺结构设计三维数模

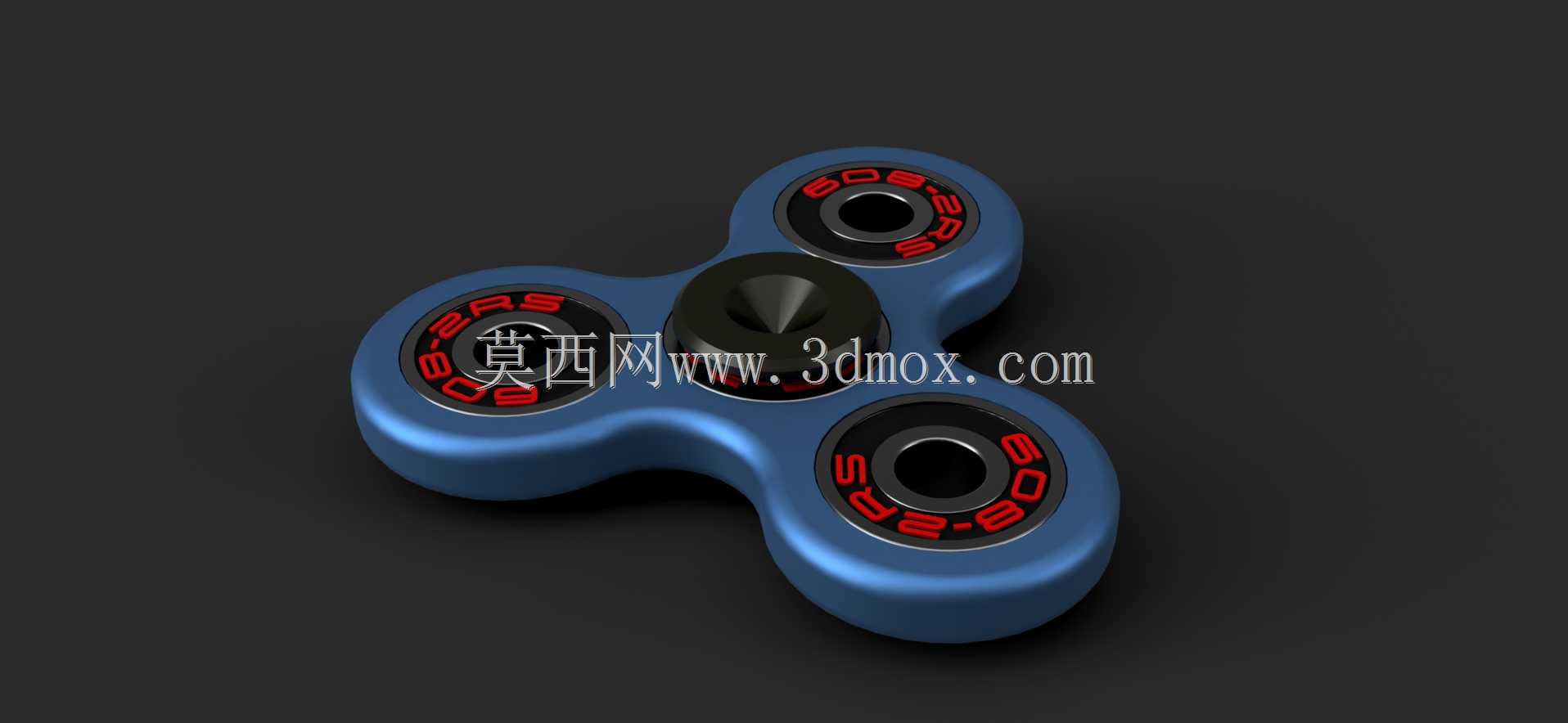

　　这款三叶式手持旋转构件的设计，核心围绕日常手持把玩的减压使用场景展开，整体采用三叶片对称布局，从结构根源上保障高速旋转过程中的动平衡性能，避免旋转时出现偏摆、抖动的问题，适配单手持捏、指尖拨动的常规使用动作。结构设计上，中心位置设置标准轴承安装位，适配市面通用的608-2RS深沟球轴承，轴承位的公差配合选用过渡配合等级，既可以保证轴承压装后不会出现径向窜动，也能避免过盈量过大导致轴承内圈变形、旋转阻尼异常升高的问题；中心轴承上方设置按压导向凸台，凸台表面做圆弧过渡处理，匹配手指指腹的接触弧度，长时间按压旋转也不会产生硌手的触感，凸台与轴承内圈采用过盈配合，压装后与轴承内圈同步保持静止，仅外圈连带三叶片主体同步旋转，

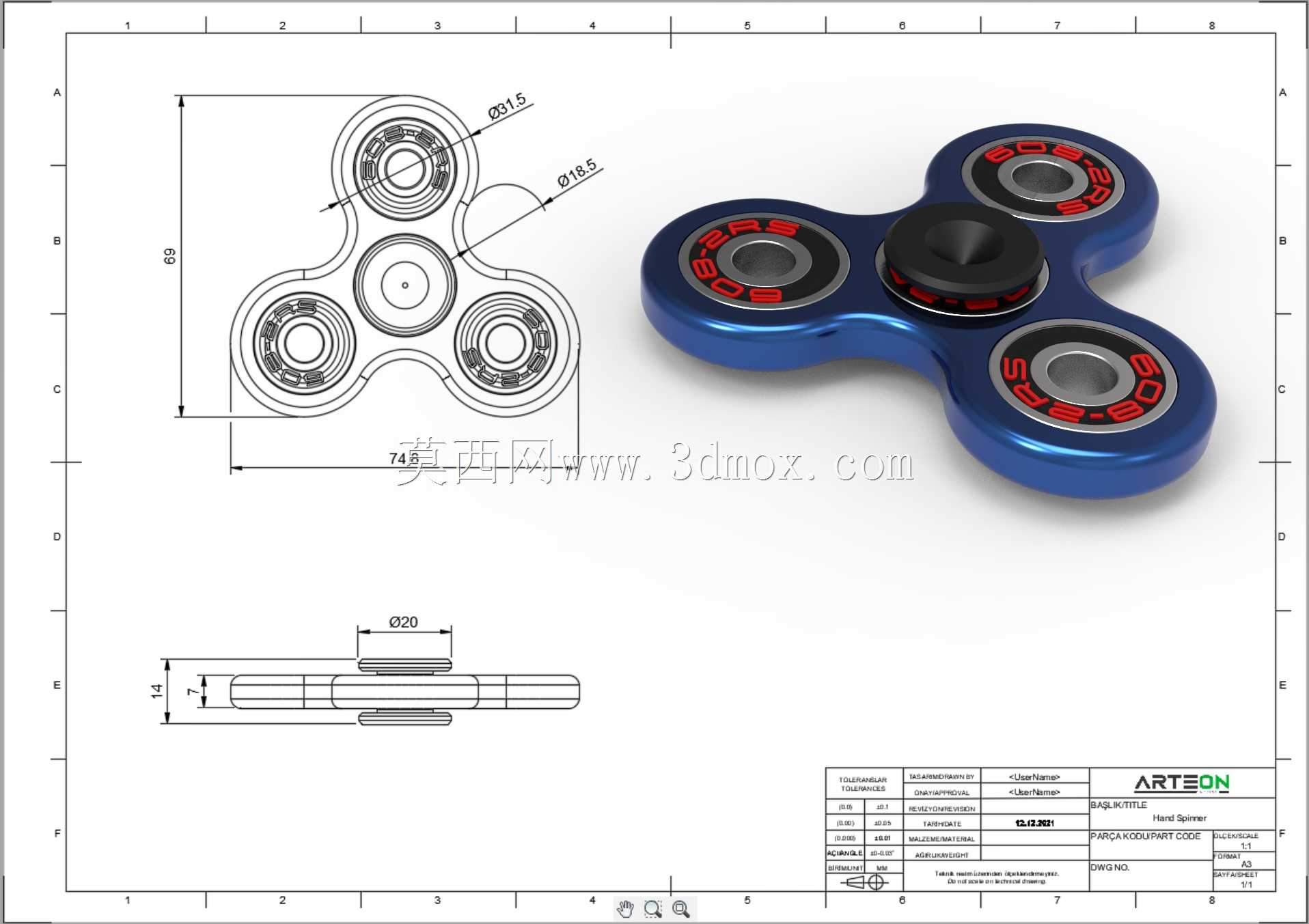

　　保障旋转过程的顺滑度。三个叶片沿中心呈120度均匀分布，每个叶片的外端同样设置轴承安装位，可额外加装同规格608轴承作为配重块，通过外端配重提升整体转动惯量，延长单次拨动后的自由旋转时长，同时外端轴承的金属外圈也能在产品跌落时起到缓冲防护作用，避免主体结构直接磕碰硬质地面出现开裂、变形。从尺寸边界来看，整体最大回转直径控制在80mm范围内，中心主体厚度为14mm，外端配重轴承位的直径为22mm，整体尺寸完全适配单手握持的尺寸范围，不会因为尺寸过大导致持握不便，也不会因为尺寸过小导致配重不足、旋转时长过短。叶片的外形轮廓采用大圆弧过渡设计，所有棱边均做R1以上的圆角处理，不存在尖锐边角，避免把玩过程中划伤手部；主体结构的壁厚设计均匀，

　　最小壁厚不小于2mm，适配主流的3D打印加工工艺，不管是PLA、ABS材质的FDM打印，还是光敏树脂材质的光固化打印，都能顺利成型，不需要额外添加大量支撑结构，打印完成后仅需简单去除少量支撑、打磨边角即可完成装配。装配逻辑上采用无额外紧固件的压装式设计，所有轴承均通过轴向压入的方式完成装配，不需要螺丝、卡扣等额外连接件，用户自行打印完成后仅需将对应轴承压入安装位即可完成组装，装配门槛极低，不需要专用工装工具。在实际使用场景中，这类构件主要用于日常办公、学习间隙的注意力调节，通过手指拨动产生的持续旋转动作，缓解手部的紧张感，帮助使用者集中注意力；对称式的结构设计也让整体旋转过程的视觉效果更具流畅感，

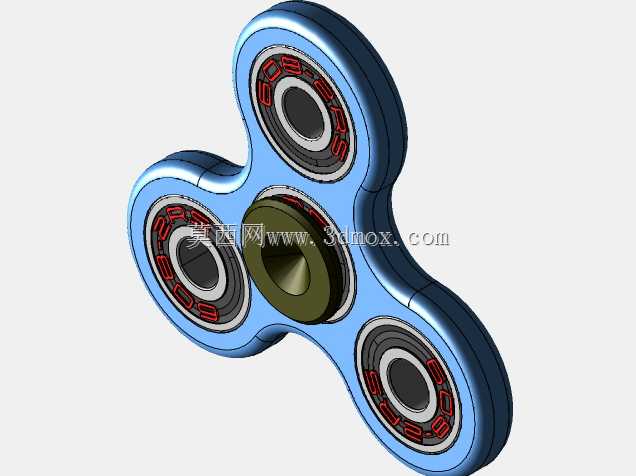

　　三个叶片同步旋转时不会产生视觉上的突兀感。设计过程中对所有安装位的同轴度做了严格约束，中心轴承位与三个外端轴承位的轴线平行度公差控制在0.05mm以内，保障高速旋转时不会因为同轴度偏差产生偏心振动，同时对轴承安装位的轴向定位台阶做了尺寸约束，保证轴承压装到位后端面与主体表面齐平，不会出现凸起或者凹陷的问题，既保障外观的整体性，也避免轴承轴向窜动影响旋转手感。整体结构没有复杂的异形曲面，建模过程中采用参数化草图驱动，所有尺寸均做了参数关联，后续如果需要调整整体尺寸、更换适配的轴承型号，仅需修改对应草图参数即可完成整体结构的更新，不需要重新绘制特征，大幅提升后续改型的效率。
