牵引式4立方立式饲料搅拌设备结构

　　这款牵引式立式搅拌设备主要面向中小型规模化牛羊养殖场、饲料配送中心的全日粮制备场景，可直接在养殖场地内完成青贮、干草、精饲料、矿物质添加剂等多组分物料的混合搅拌作业，替代传统人工拌料、多设备分步加工的低效模式，搅拌完成的饲料均匀度能满足反刍动物采食需求，避免畜禽挑食导致的营养摄入不均衡问题。设备采用牵引挂接结构，可适配常规农用拖拉机的后牵引挂接点，转场作业时无需额外吊装转运，能在不同养殖棚舍、饲料存储区之间灵活移动，适配场地硬化条件一般的农牧区作业环境，轮系采用小直径实心橡胶轮搭配刚性轮架，在砂石、压实土路等非硬化路面行走时不易陷车，挂接端设置有牵引销孔与安全链挂点，符合农用牵引设备的安全连接要求。

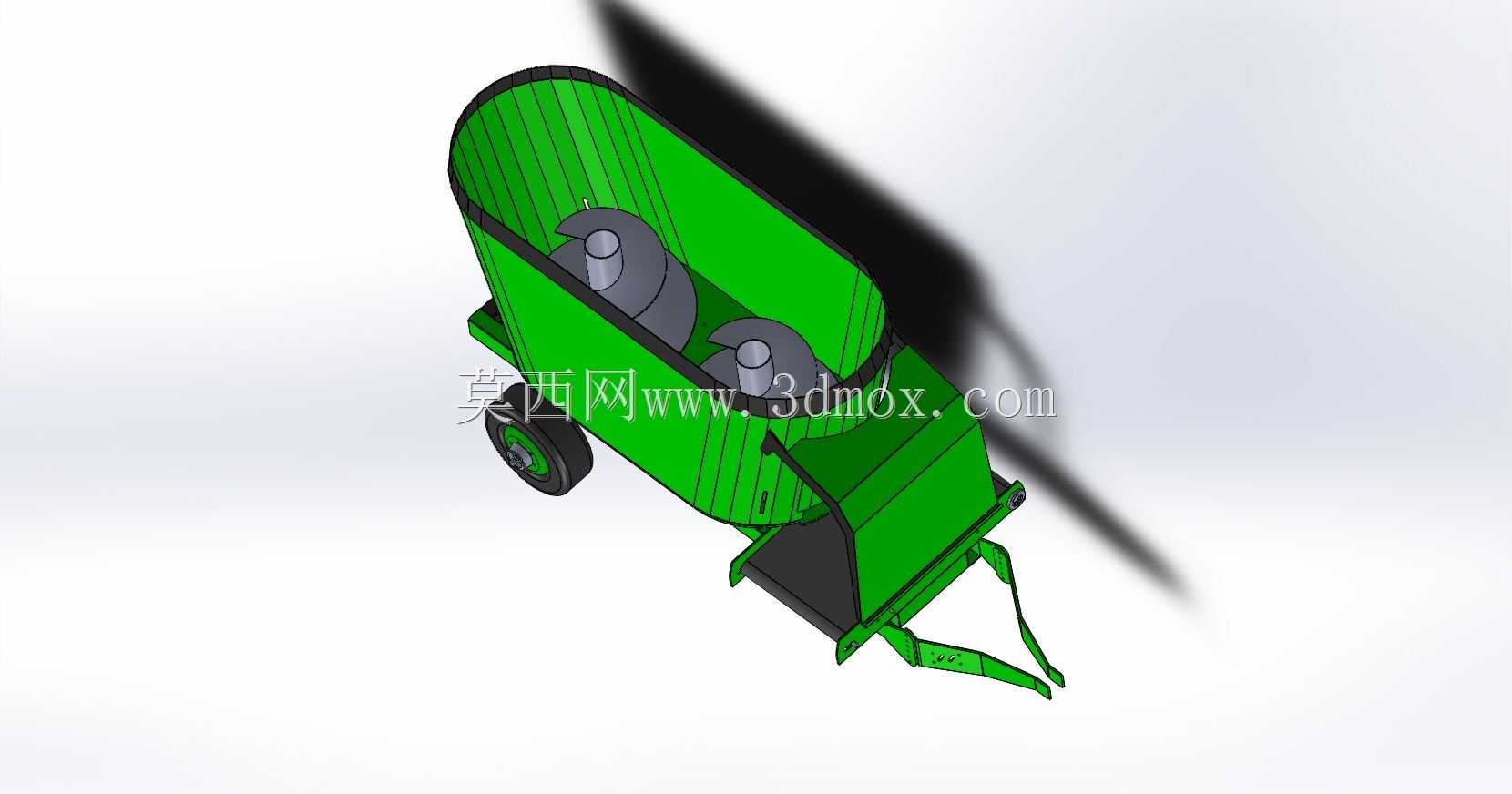

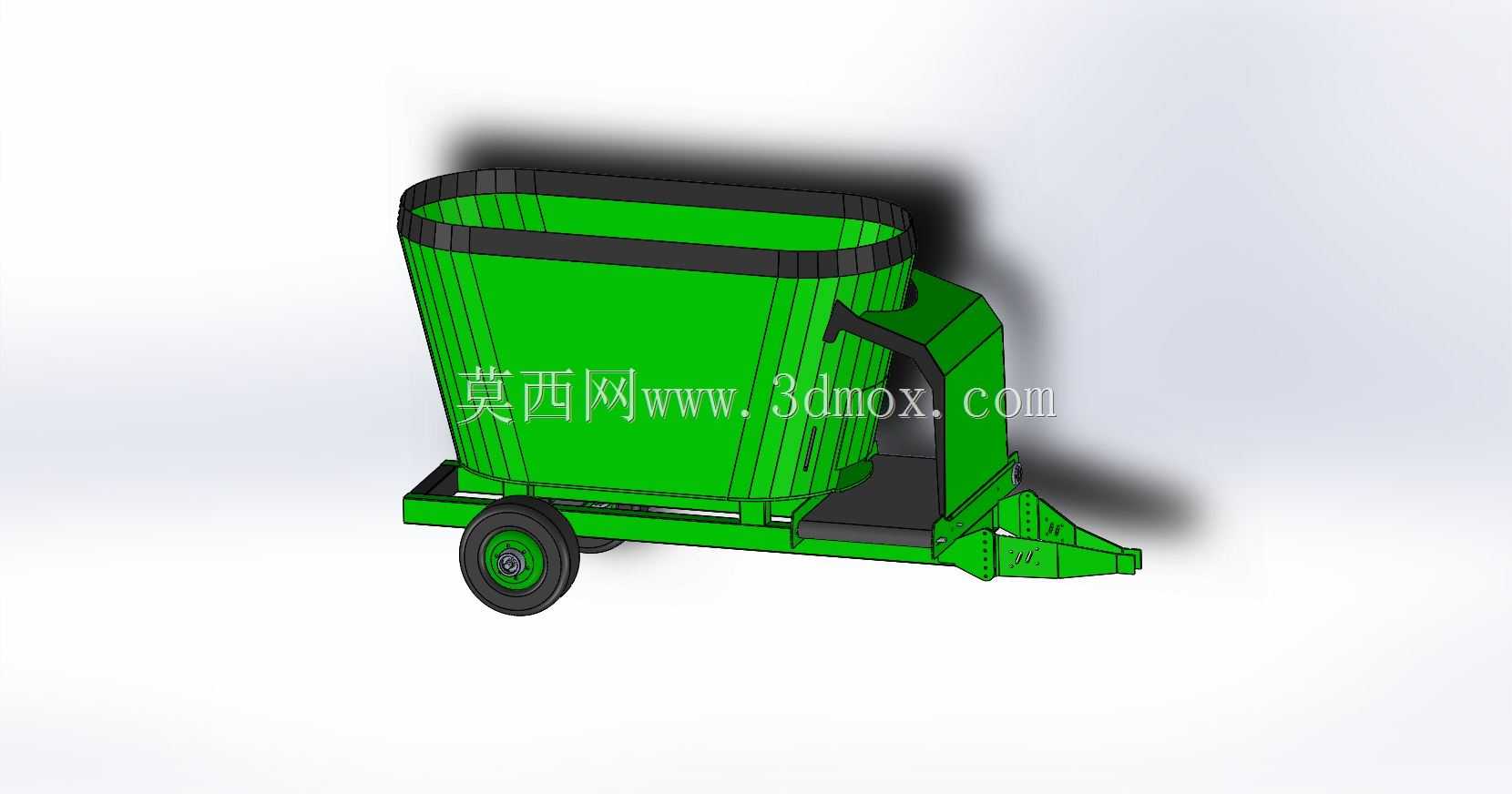

　　从结构设计逻辑来看，搅拌罐体采用上宽下窄的锥台形立式结构，这种构型能让物料在搅拌过程中依靠自身重力形成自然下落的循环流，配合罐体内置的立式螺旋搅龙，无需过大的驱动功率就能实现全罐物料的上下翻搅，相比卧式搅拌设备，立式结构的残留料更少，每次换料时的清理工作量更低，罐体上部设置外翻式加强圈，既可以提升罐体上口的结构刚度，避免长期装载物料出现上口变形，也能作为人工观察搅拌状态、添加小批量添加剂的操作依托，罐体侧壁采用竖向外置加强筋设计，在控制罐体壁厚、降低整机重量的同时，保证罐体承受物料侧压时的结构强度，避免满载时罐体鼓胀变形。

　　设备的动力输入侧布置在罐体前端的牵引架上方，预留的动力连接位可适配拖拉机后动力输出轴，通过齿轮减速机构将动力传递至罐内的搅拌搅龙，牵引架区域同时集成了设备的支撑驻腿，在脱离牵引设备停放时，可放下驻腿保持设备水平稳定，避免罐体倾斜导致的物料堆积、重心偏移问题。出料口设置在罐体下部靠近牵引端的位置，采用插板式闸门结构，搅拌完成后提起闸板，物料在搅龙的推送作用下可直接出料至饲喂槽或者接料输送设备上，出料速度可通过闸板的开启高度灵活调节，适配不同的出料节奏需求。

　　从安装边界尺寸来看，该设备额定装载容积为4立方米，整机宽度控制在常规农用作业设备的通行宽度范围内，可顺利通过宽度2.2米以上的养殖区通道、乡村道路，整机高度在满载状态下不超过2.5米，可顺利进入檐高3米以上的标准养殖棚舍内作业，牵引挂接点的高度适配多数30-50马力农用拖拉机的后牵引位，挂接后整机的转向半径满足乡村院落、养殖小区内的转弯需求，无需预留过大的转弯空地。设备的轮距设置经过稳定性校核，满载状态下在坡度不超过10度的硬化路面行走时不会发生侧翻，罐体下部的底盘框架采用矩形钢管焊接成型，所有承力焊缝均为连续满焊，可承受满载状态下的颠簸冲击，适配农牧区复杂的作业路况。

　　在实际使用场景中，这款设备可一次性完成4立方全混合日粮的搅拌制备，单次搅拌周期在15-20分钟左右，可满足200头左右肉牛或者300只左右肉羊的单次饲喂需求，相比传统的人工铡草、混料作业模式，能大幅降低养殖环节的人工劳动强度，同时搅拌过程中不会出现物料分层、精料沉底的问题，能保证每一份出料的营养组分一致，提升饲料转化率。设备的外露结构件均做了防锈涂装处理，可适应养殖区域高湿度、有腐蚀性粪污挥发的作业环境，延长设备的使用寿命，日常维护仅需定期检查搅龙轴承的润滑状态、轮胎气压、牵引连接部位的磨损情况即可，维护门槛较低，适合基层养殖从业者操作使用。
