4立方卧式牵引式进料搅拌设备结构

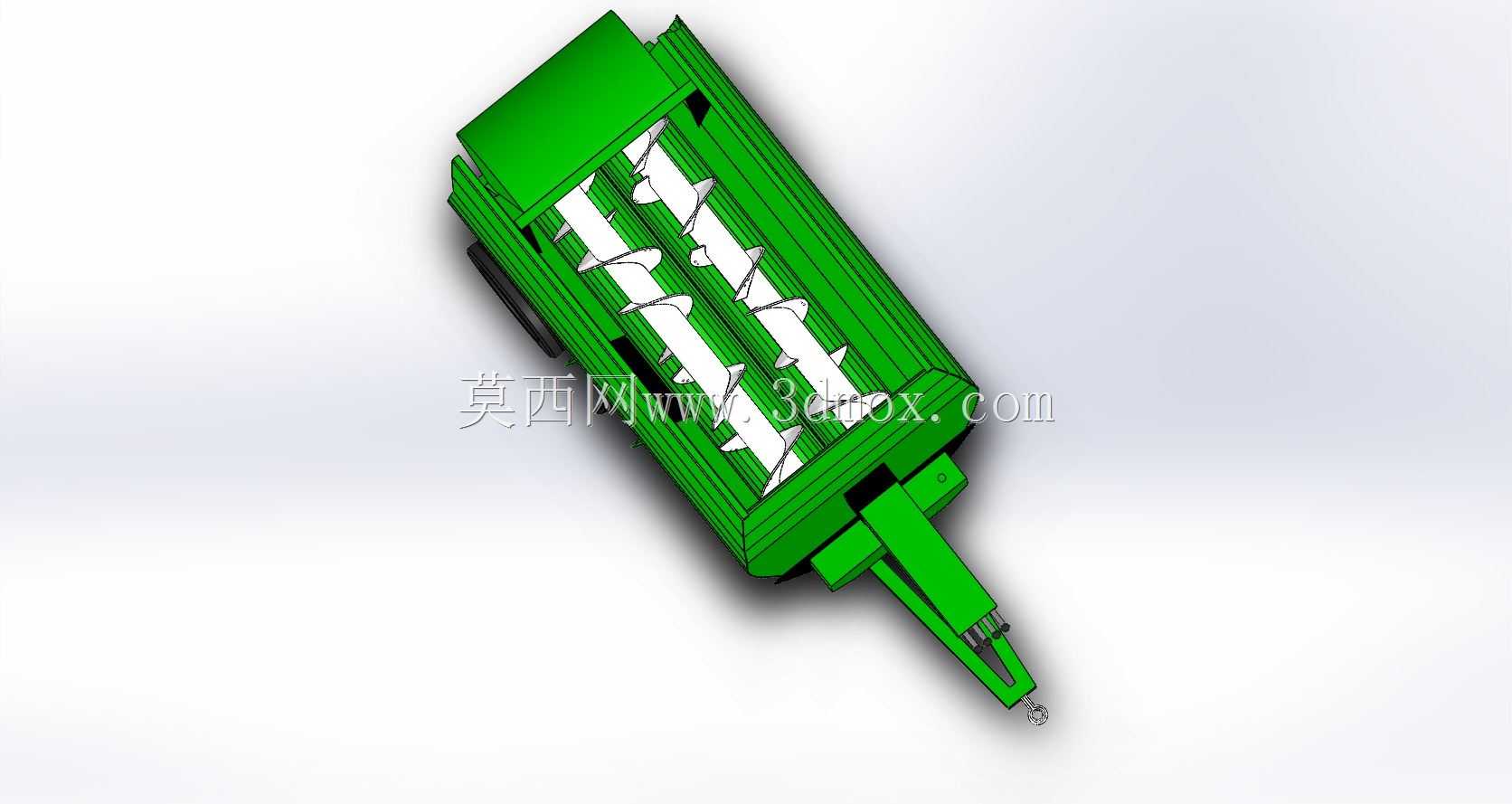

　　这款4立方容积的卧式进料搅拌设备，主要面向中小型规模化畜牧养殖场景的饲草料制备环节，适配牛羊等反刍动物的全混合日粮配制需求，可在牧场饲喂通道、饲草料堆放场之间灵活转场，完成不同组分饲料的均匀混合作业，替代传统人工拌料或固定式搅拌站的部分功能，尤其适合场地分散、需要多点供料的养殖场地使用。设备整体采用卧式单罐体布局，罐体为圆弧过渡的筒形结构，顶部设置可开启的进料口，方便将青贮饲料、干草、精料、矿物质添加剂等不同物料依次投入，罐体内部设置螺旋搅拌构件，工作时可将不同容重、不同纤维长度的物料进行三维方向的翻动、剪切、混合，避免出现精料沉底、粗料浮面的分层问题，保证出料日粮的营养均一度。行走部分采用单轴双轮结构，

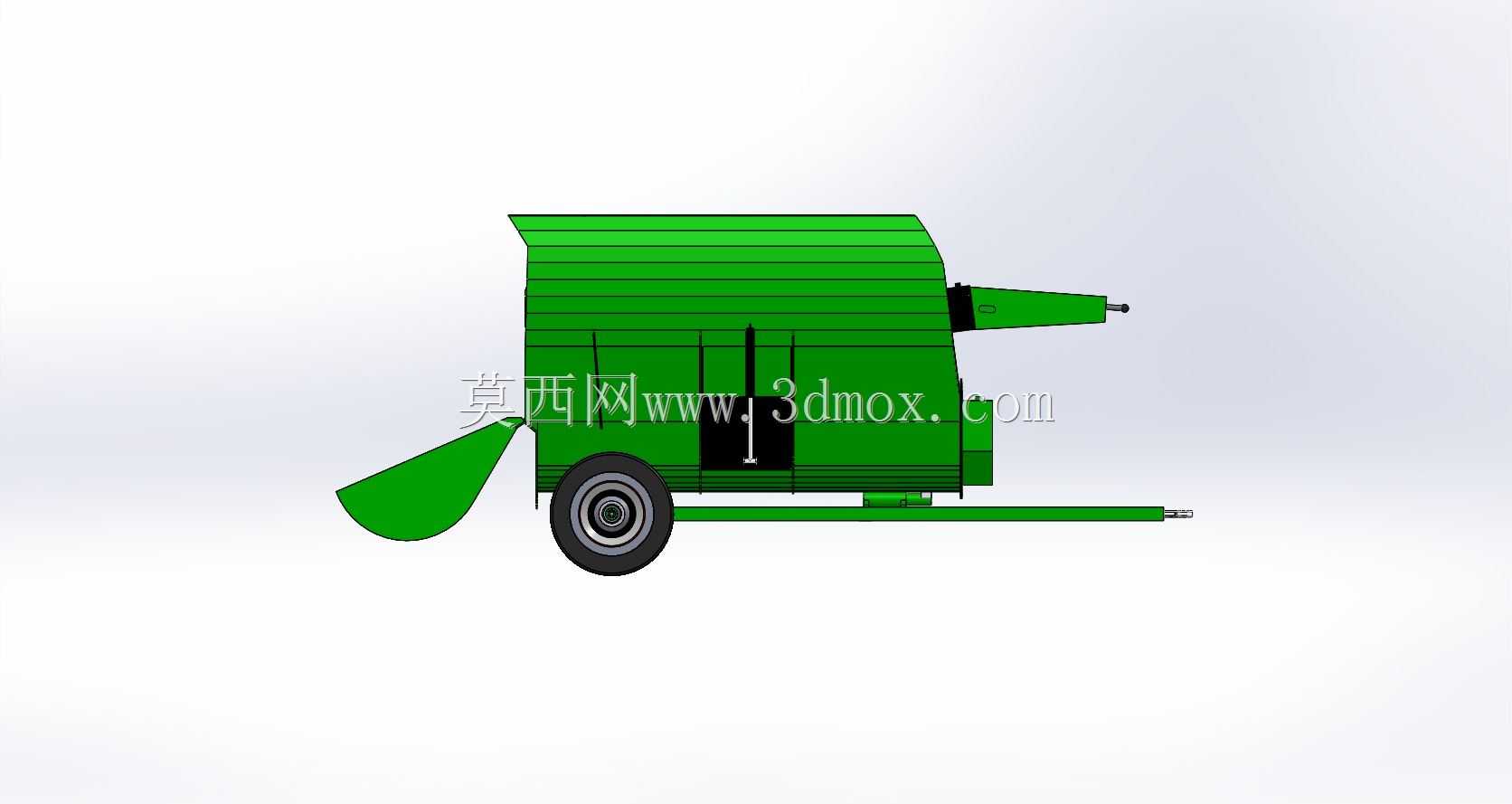

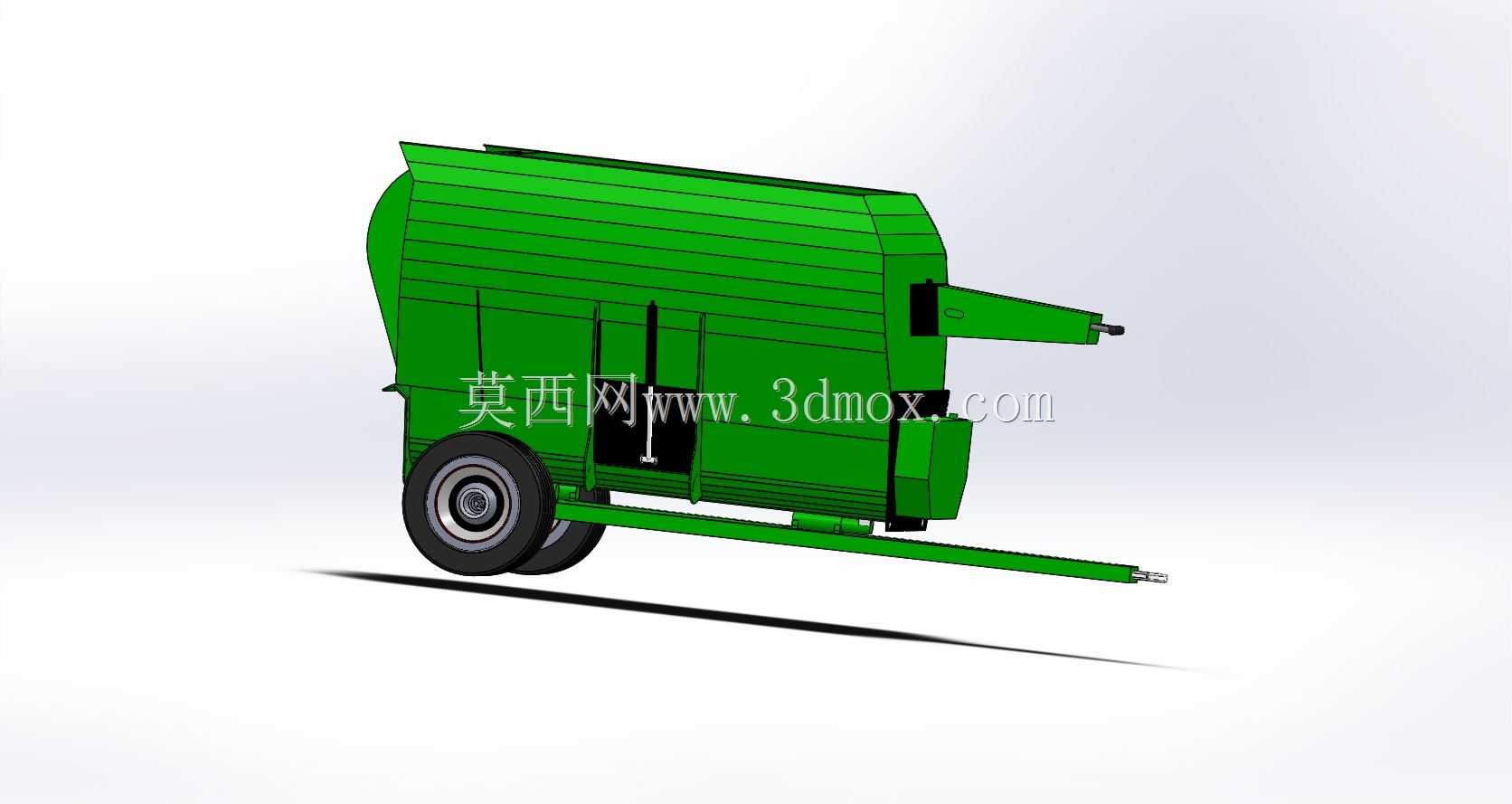

　　匹配农用车辆通用的牵引连接架，牵引架长度经过适配性设计，可挂接在拖拉机、农用三轮车等常见农用动力设备后方，转场时的转弯半径控制在合理范围，能够适应牧场内非硬化的砂石、土路路面，轮组选用重载型橡胶轮胎，可承载满罐状态下的整机重量，行驶过程中不会对牧场内的松软路面造成过度碾压。罐体侧部设置倾斜布置的出料 chute，搅拌完成后的日粮可通过该机构均匀排出，直接落入饲喂槽或者接料运输设备中，出料口的高度经过优化，适配多数牧场饲喂通道的挡墙高度，无需额外垫高或转接即可完成卸料作业。从设计逻辑来看，这款设备优先考虑了农牧场景的使用可靠性，罐体外部采用横向加强筋结构，提升薄壁罐体的抗变形能力，避免长期装载高密度物料、

　　频繁转场颠簸导致的罐体焊缝开裂、结构变形问题；搅拌构件的排布充分考虑了卧式罐体的物料流动特性，靠近进料端的叶片侧重将物料向罐体中部推送，中部叶片承担主要的剪切混合作用，靠近出料端的叶片则负责将混合完成的物料向出料口引导，整个搅拌循环无死角，单次搅拌周期可控制在合理时长内，匹配中小型牧场的饲喂批次节奏。安装边界方面，整机的宽度控制在农用机械通行的常规尺寸范围内，可顺利通过牧场内的普通围栏门、乡村道路的限宽设施，整机高度在挂接状态下不会超过常规农用运输的限高要求，停放时仅需平整的硬化或压实地面即可，无需额外浇筑固定基础，转场时断开牵引连接、拉起驻车支撑即可稳定停放。设备的动力输入接口预留了通用的传动轴连接位，

　　可匹配不同马力段的农用拖拉机动力输出轴，也可根据需求选配独立的动力单元安装位，适配无牵引动力的固定使用场景。在实际使用中，这类卧式搅拌设备相比立式搅拌设备，进料高度更低，人工或小型装载机上料时的操作难度更小，卧式结构的重心更低，转场行驶时的稳定性更好，尤其适合丘陵地区、场地有一定坡度的牧场使用，不会出现立式设备重心偏高、坡地作业易倾翻的问题。罐体的进料口边缘做了外翻卷边处理，既可以提升结构强度，也能避免上料时尖锐的板材边缘划伤操作人员，罐体下部的机架采用矩形钢管焊接成型，所有焊缝均做连续满焊处理，可承受长期的交变载荷冲击，轮组的轴承座选用密封型结构，可适应牧场多粉尘、多草料碎屑的作业环境，减少日常维护的频次。
