2立方牵引式进料搅拌设备结构设计

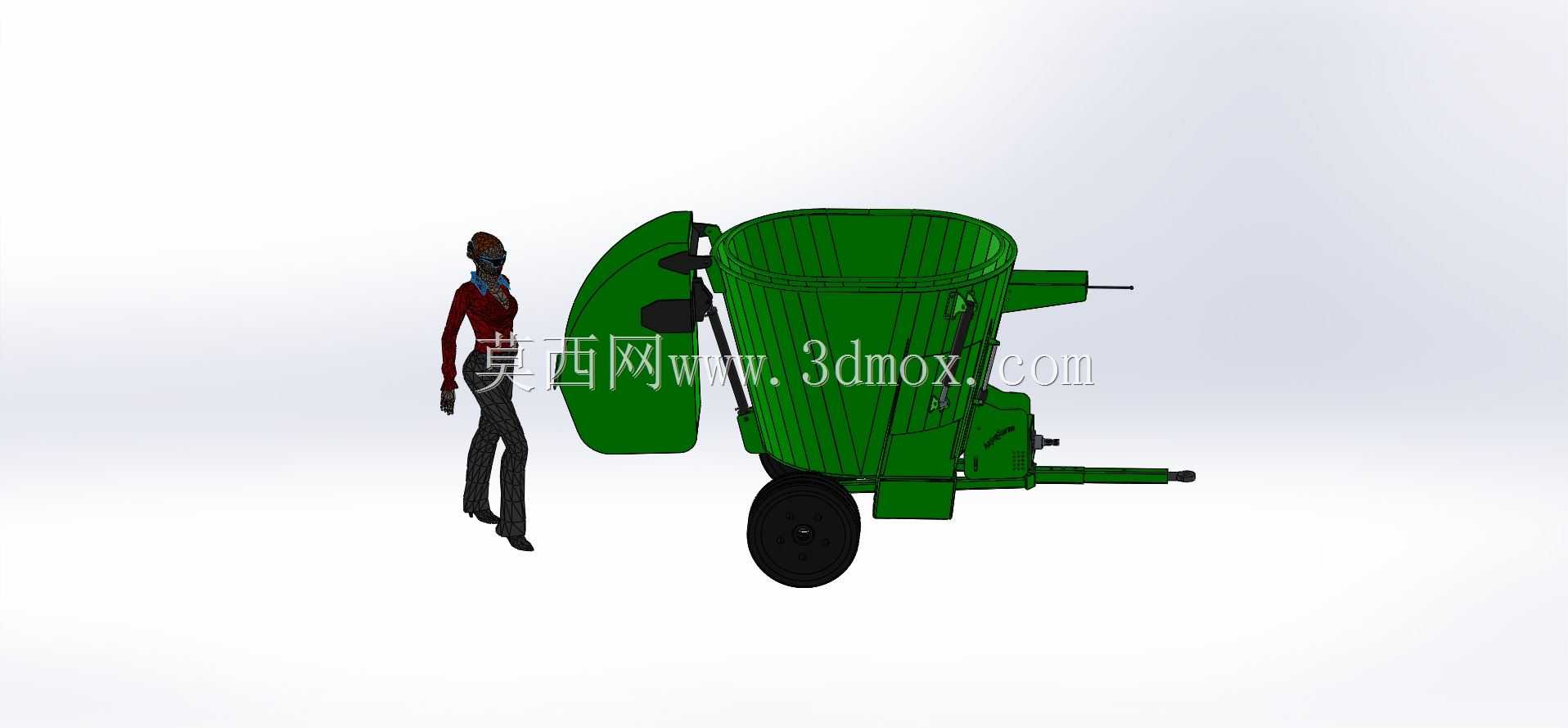

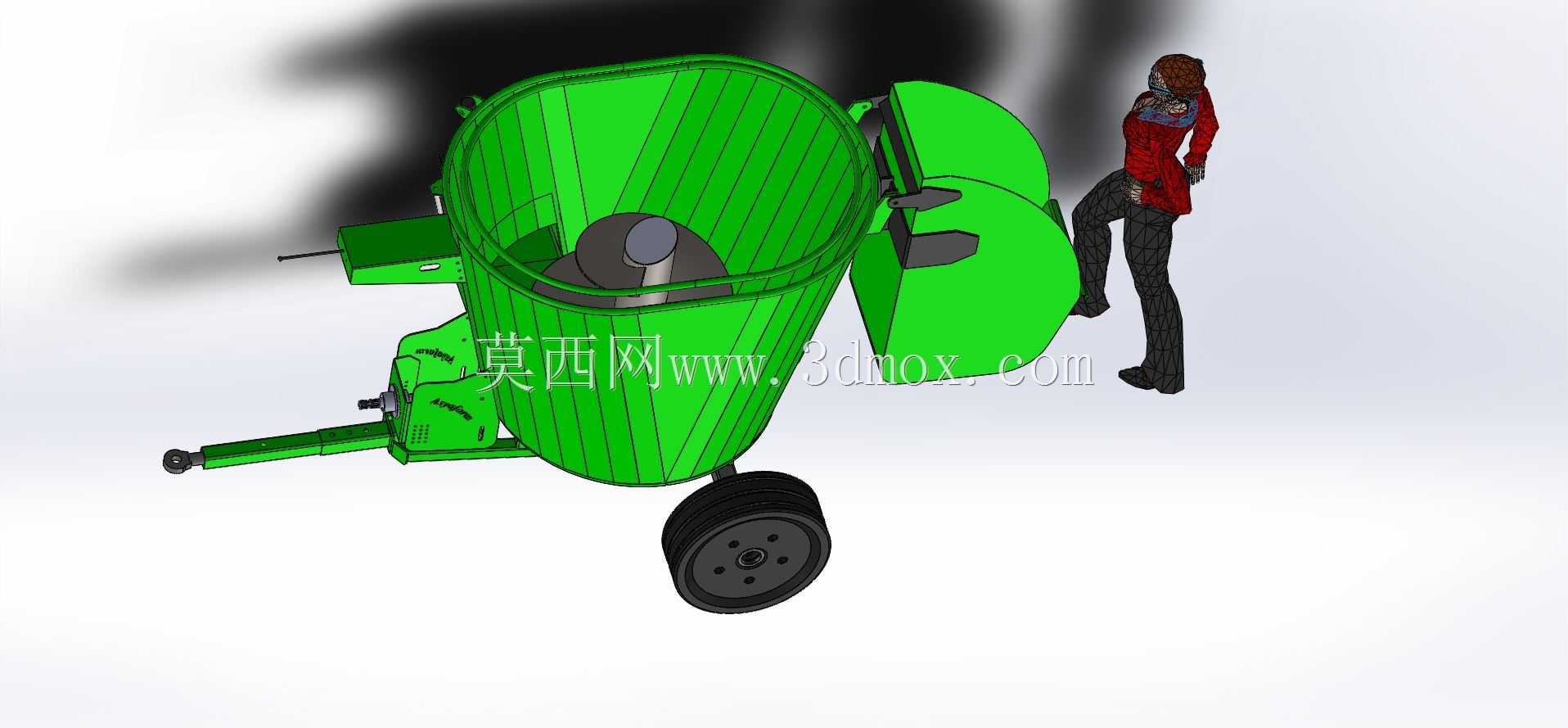

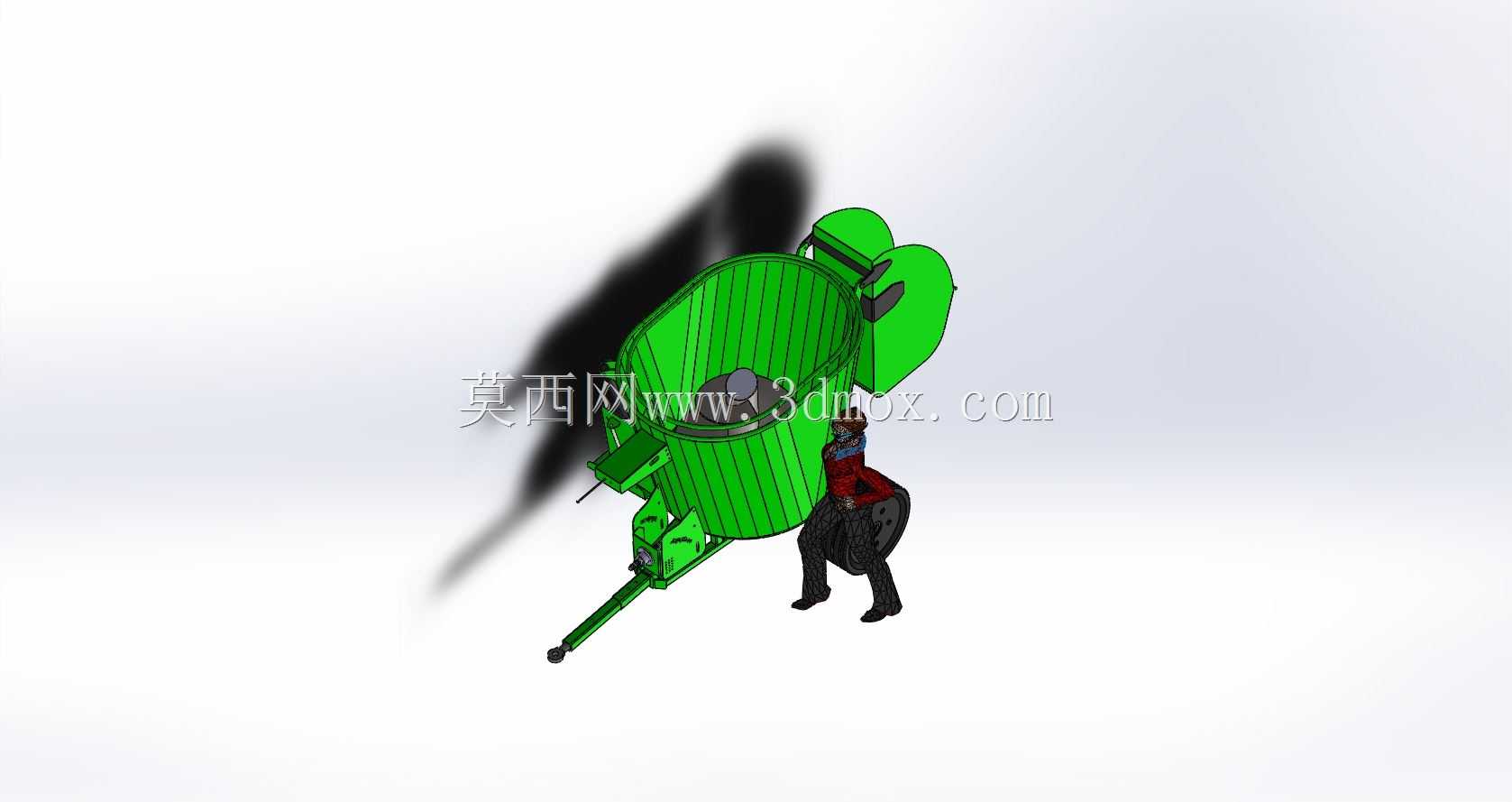

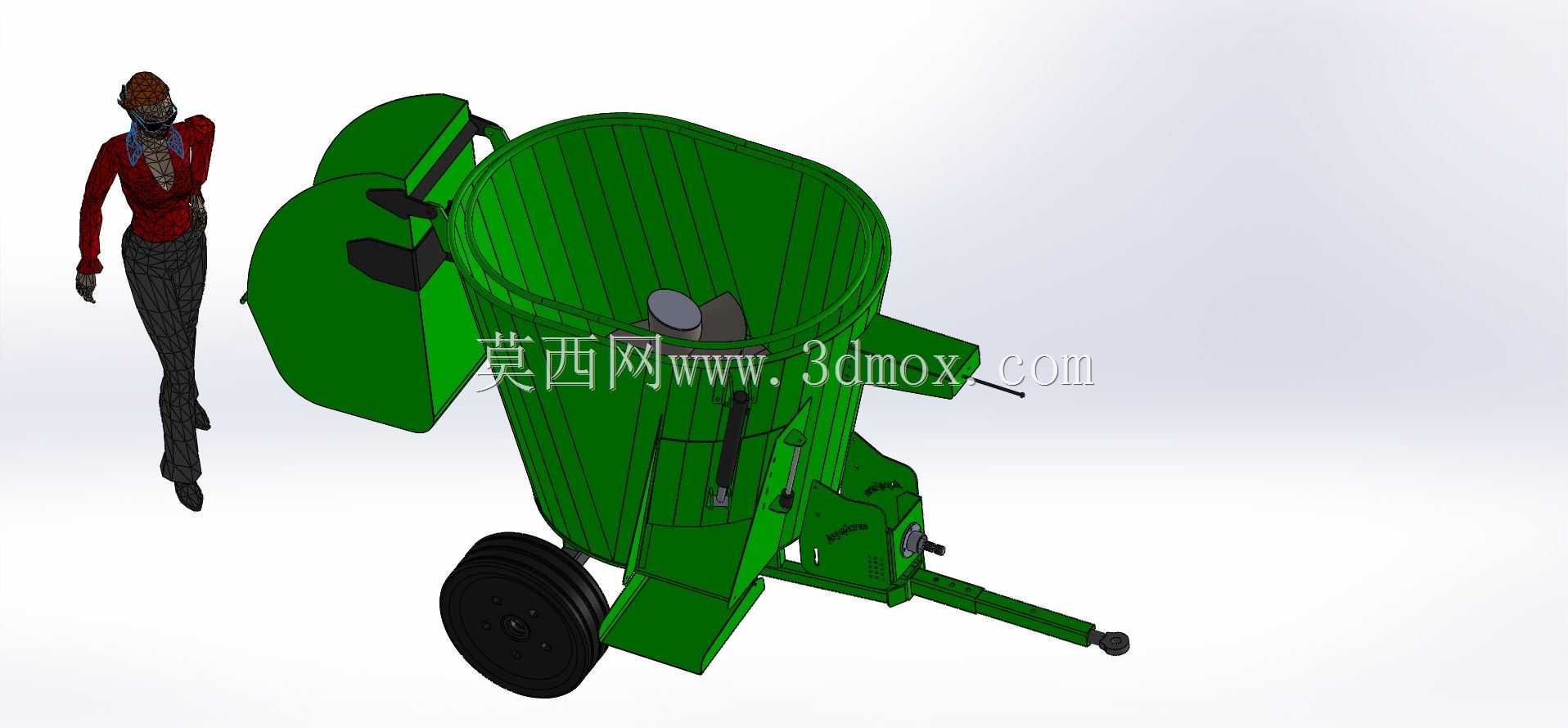

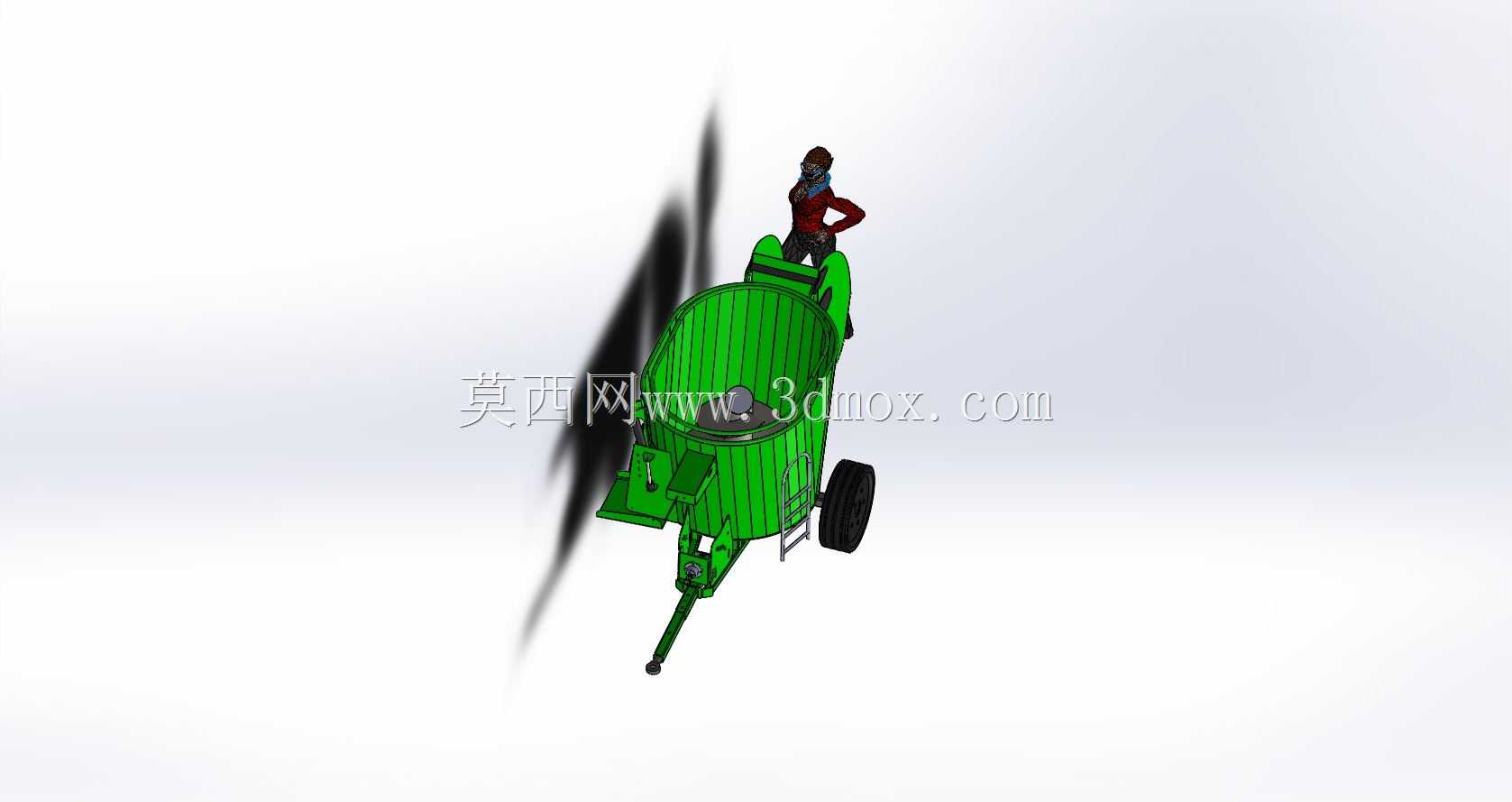

　　这款2立方容积的牵引式进料搅拌设备，主要面向中小型规模化畜牧养殖场景的日粮制备作业，也可适配小型有机肥生产前期的物料混配工序，区别于固定式搅拌站的大产能定位，该设备主打灵活转场、小批量精准配料的作业需求，可直接由轮式拖拉机牵引完成不同养殖棚舍间的转移，无需额外搭建固定安装基础，适配场地分散、单次混料量不大的中小型生产主体。从结构设计逻辑来看，设备整体采用立式罐体布局，核心搅拌腔体为圆柱形立式结构，底部设置锥状导流段，避免物料在罐底形成堆积死角，罐体顶部预留双侧进料开口，其中一侧配套可翻转的上料接料斗，可直接承接人工倾倒或者小型上料设备输送的颗粒、粉状、短纤维类物料，无需额外配置高位上料平台，降低场地配套要求。

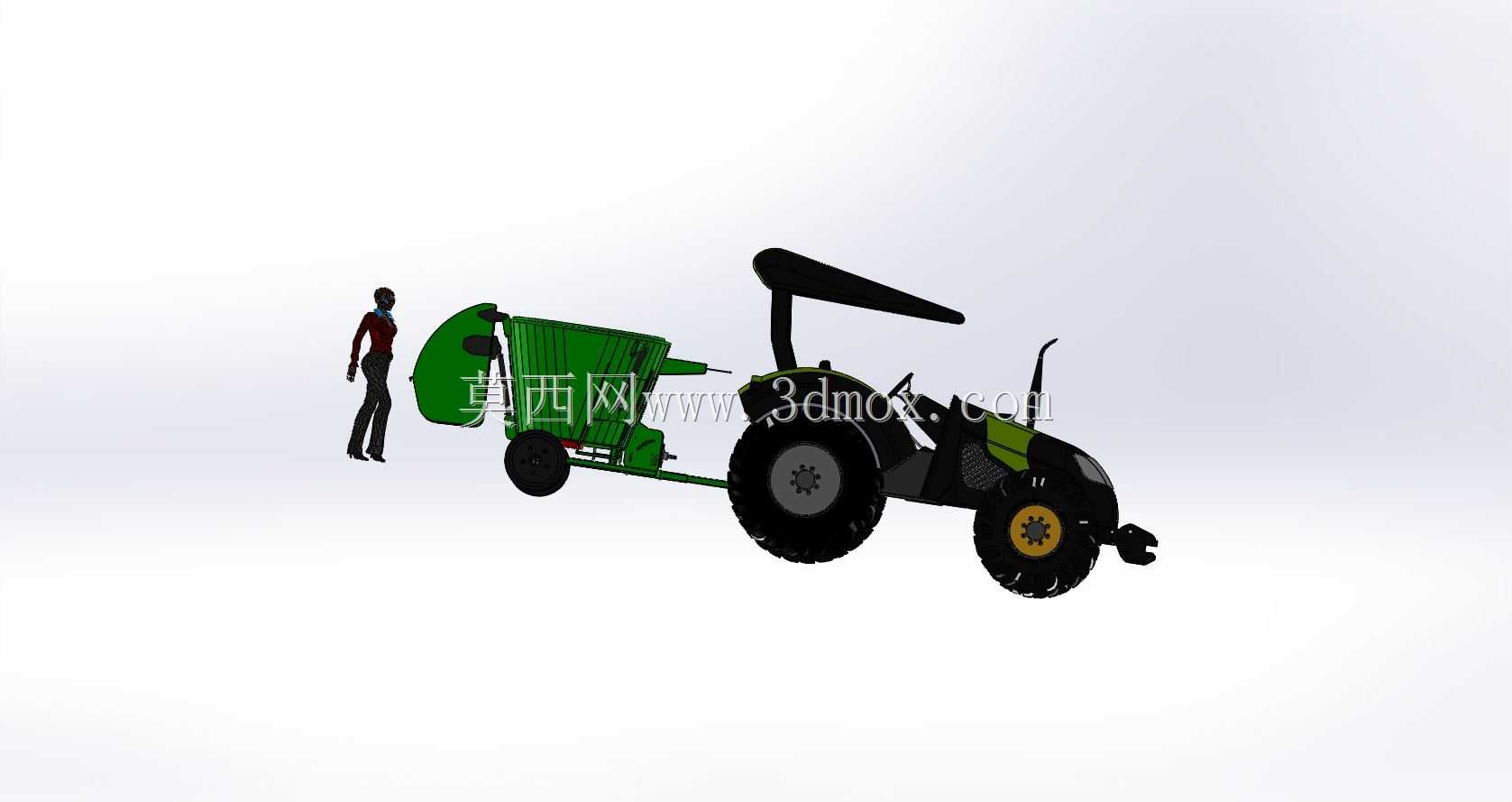

　　牵引结构设置在罐体前端下方，采用可调节高度的牵引挂接结构，适配不同型号农用拖拉机的后挂接点位，挂接端配套缓冲减震结构，避免转场过程中路面颠簸对罐体焊接结构造成疲劳损伤，罐体底部两侧设置支撑轮组，轮距匹配常规田间及养殖场内硬化道路的通行宽度，最小转弯半径控制在4米以内，可在狭窄的棚舍通道内完成转向调整。搅拌执行机构采用立式螺旋搅龙搭配周边刮料板的组合结构，搅龙叶片边缘做耐磨堆焊处理，可适应带有一定硬度的谷物、青贮纤维、矿物质添加剂等混合物料的搅拌作业，刮料板与罐体内壁的间隙控制在5毫米以内，既避免刮蹭内壁造成额外磨损，又能及时将粘附在壁面的物料刮落至搅拌区域，保证混料均匀度偏差控制在5%以内，满足养殖日粮的配比精度要求。

　　罐体侧面设置可开合的卸料闸门，闸门采用插板式结构，配套手动杠杆式锁紧机构，操作人员可在设备侧面完成卸料开度的调整，根据后续输送设备的接料速度控制卸料流量，避免物料倾泻造成撒漏。设备的安装边界需要重点关注，作业状态下需保证罐体处于水平放置，地面承载能力不低于每平方米2吨，避免单侧沉降造成搅拌轴偏磨；牵引转场状态下，需将上料斗翻转至锁定位置，避免行进过程中斗体晃动触碰周边障碍物，整机最大外廓宽度控制在1.8米以内，可顺利通过常规2米宽的棚舍门洞及乡村道路限宽点位。设计过程中针对农牧场景的使用特性做了针对性优化，罐体外部的结构件全部采用圆角过渡处理，避免尖锐棱角在作业过程中剐蹭操作人员或者养殖牲畜，所有转动部位都设置了外置式防护壳，

　　防止草料、粉尘卷入转动副造成卡滞，润滑点位全部集中布置在设备外侧的易操作位置，日常保养无需拆解罐体结构，单人即可完成全部润滑紧固作业。考虑到户外作业的需求，设备的焊接结构全部采用连续密封焊，避免雨水渗入罐体内部造成物料霉变，外露的金属构件表面做喷塑防锈处理，可适应养殖场内高湿度、带有一定腐蚀性气体的作业环境，延长设备的整体使用寿命。
