17方半挂式混凝土搅拌运输罐车结构模型

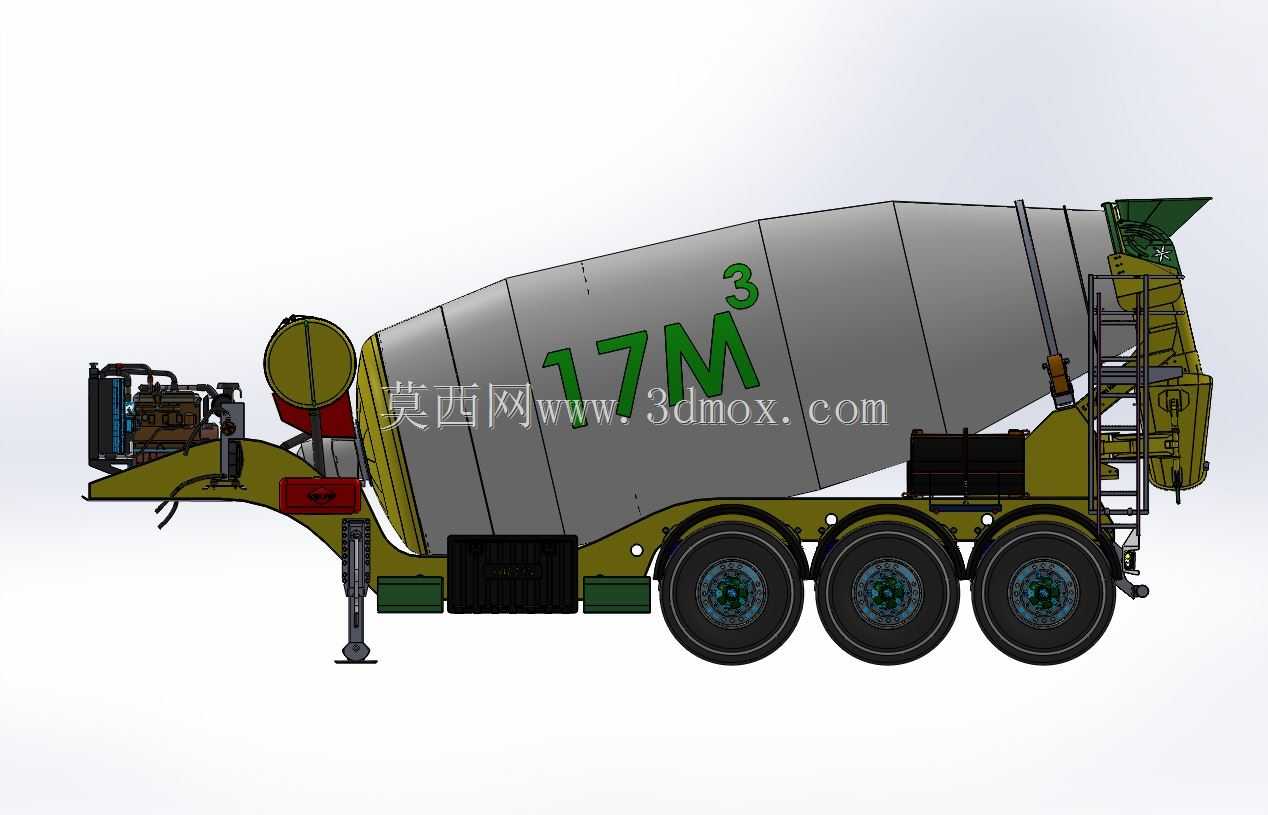

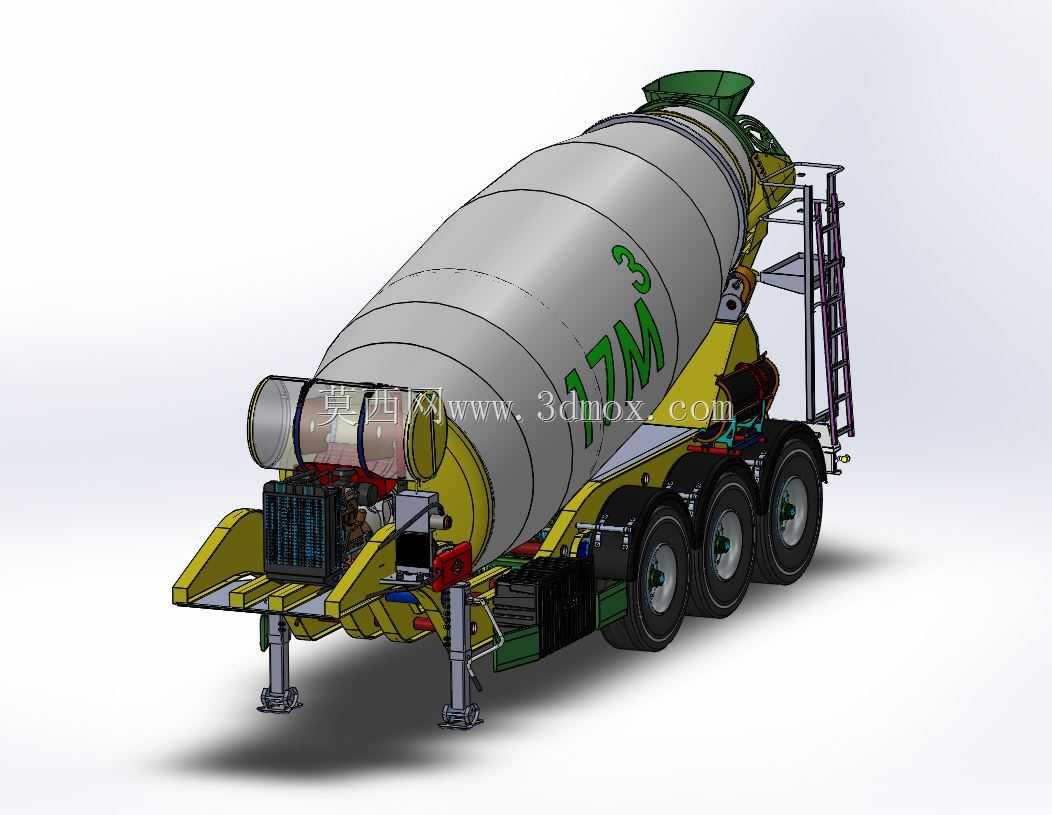

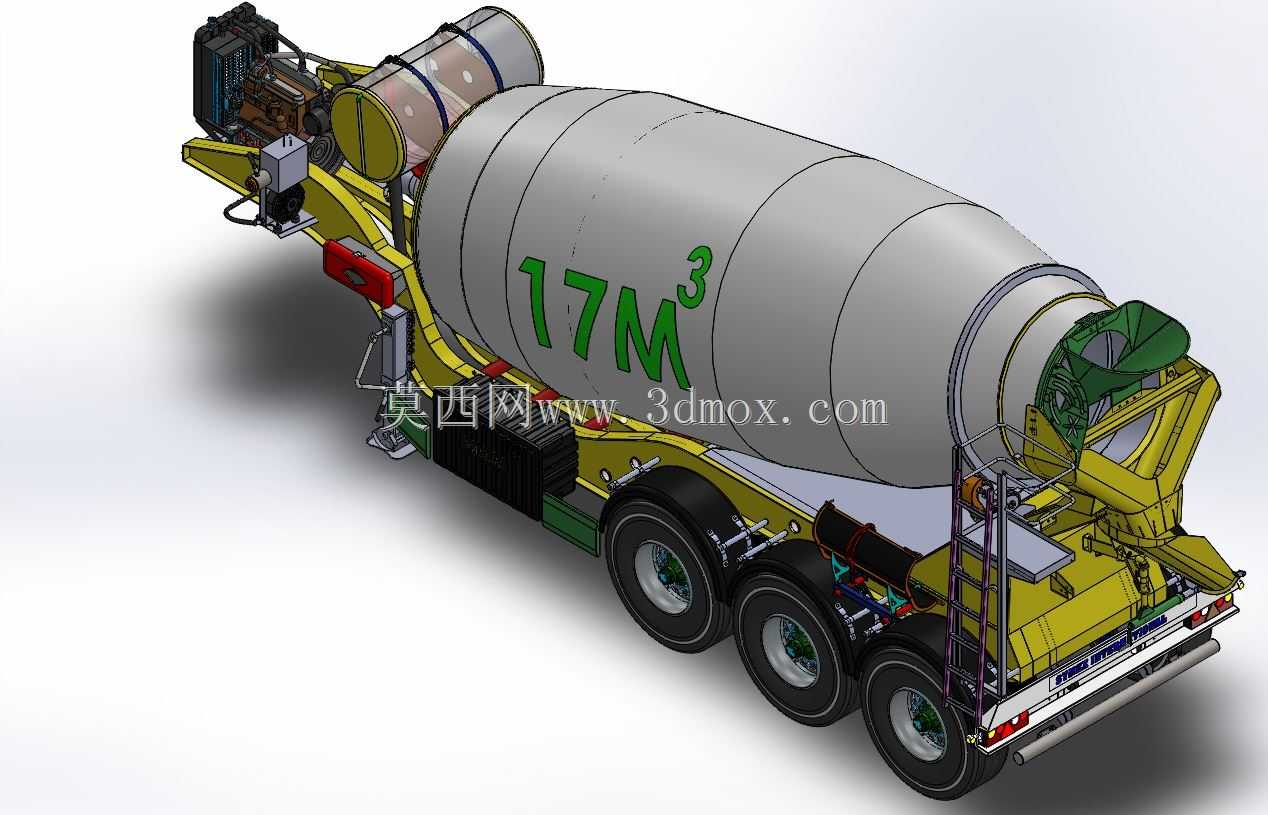

　　这款半挂式混凝土搅拌运输设备的三维结构，核心围绕商砼长距离转运的工况需求搭建，区别于传统一体式搅拌车的底盘布局，半挂结构将承载重心后移，可适配更大容积的搅拌罐体，图中呈现的17立方罐体规格，刚好覆盖大型基建项目单次大剂量商砼配送的需求，能有效减少工地现场的车辆调度频次。从实际应用场景来看，这类半挂搅拌车多用于商品混凝土搅拌站到大型桥梁、高速路基、连片住宅工地的中长距离运输，相比短轴距的一体式搅拌车，半挂结构的转弯半径适配性经过专门优化，既可以在铺装公路上保持高速行驶的稳定性，也能在工地临时硬化路面完成停靠卸料作业。模型搭建过程中，首先明确了罐体的安装边界：罐体通过多组抱箍支座固定在半挂承载框架上，

　　前端对接驱动减速机构的位置预留了足够的检修空间，后端的卸料溜槽做了多段可折叠的结构设计，收起时不超出车辆整体外廓，展开后可调整不同卸料角度，适配不同高度的泵送设备接料口。底盘部分采用三轴重载布局，每根车桥的悬架安装位置、轮胎与轮眉的间隙都按照实际重载工况的跳动量做了校核，避免满载行驶时出现结构干涉。罐体本身的螺旋叶片导程设计是核心功能点，正向转动时持续搅拌混凝土防止离析，反转时可快速完成卸料，模型中还原了叶片在罐体内部的连续走向，以及罐体外部的加强筋布局，既保证罐体刚度，也控制了整体自重。前端的液压驱动单元、水路清洗系统、侧面的防护爬梯与操作平台都做了等比例还原，爬梯的踏步间距、平台护栏高度都符合工程车辆的安全设计规范，

　　停靠支腿的位置设置在半挂车前部，脱离牵引车时可稳定支撑整个罐体与承载框架的重量，不会出现倾翻风险。整个模型的结构拆分逻辑完全对标实际生产的装配层级，从主车架到各个附属小件的安装位置都预留了对应的连接接口，可直接用于结构校核、工况模拟或者教学演示场景，能帮助设计人员快速理解半挂搅拌车的整体布局逻辑，核对各个部件的装配干涉问题。
