农用双臂夹抱式捆装载作业属具结构

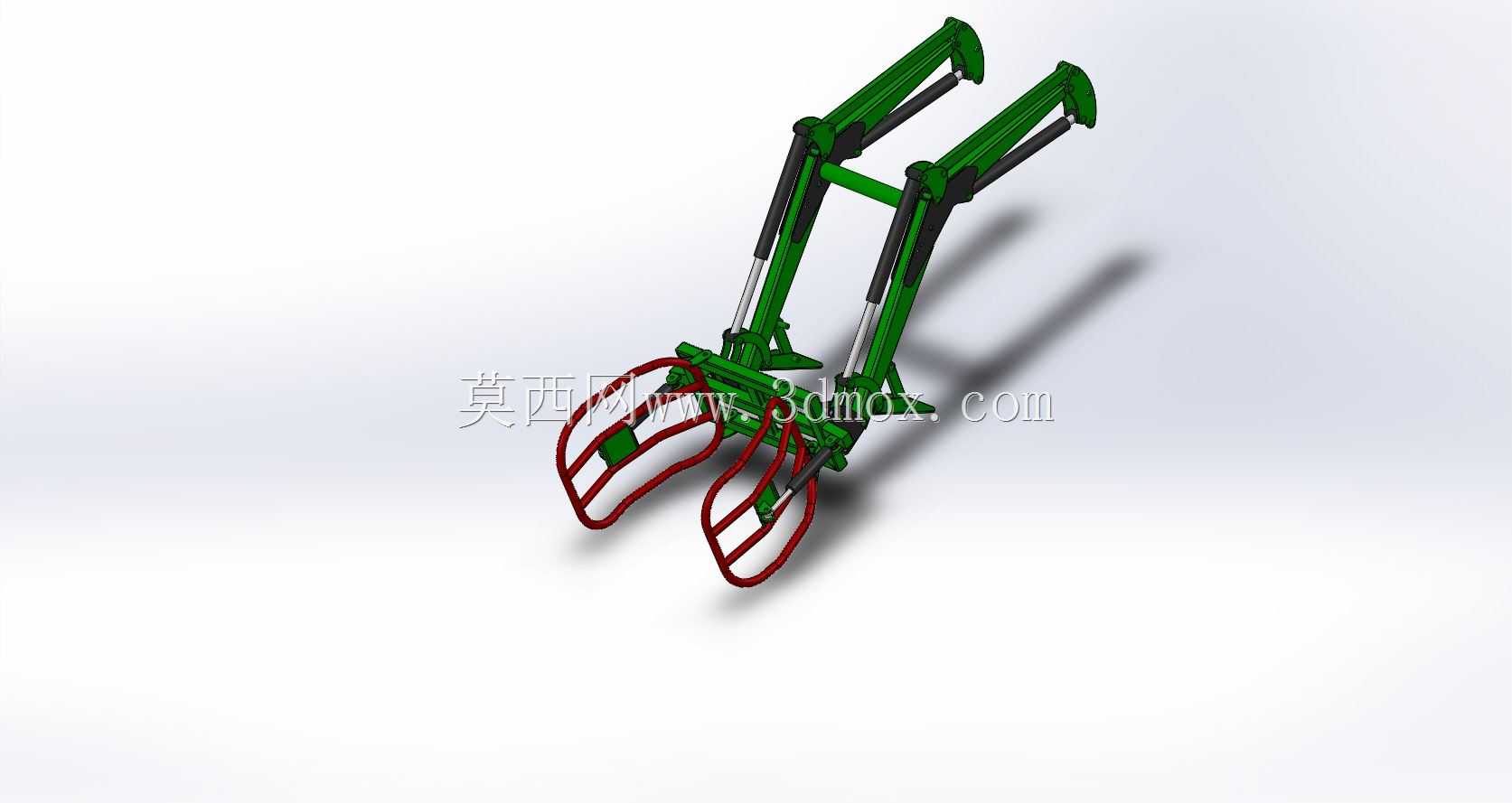

　　这套夹抱式捆装载属具，主要适配农牧场、秸秆收储点、生物质原料堆场的圆草捆、方草捆、袋装散料捆包的转运堆垛作业，也可兼容轻型废金属压块、废纸包的短距离装卸工况，替代传统人工穿绳捆吊、手动搬抬的低效作业模式，单作业循环耗时可压缩至人工操作的五分之一以内，同时避免草捆散包、料包破损的问题。从结构设计逻辑来看，整套属具采用双平行臂架布局，臂架主体采用箱型焊接结构，内部预留液压管路走线腔，避免作业过程中管路被物料剐蹭破损；臂架的铰接点位置经过载荷匹配计算，当夹爪完全张开抓取最大直径捆包时，臂架的受力弯矩分布均匀，不会出现局部应力集中导致的臂架变形。前端的夹爪采用弧形弯管焊接框架结构，弯管的曲率半径匹配常见圆草捆的外圆弧度，接触位置预留了软质缓冲垫的安装位，夹取软质料捆时不会扎破包装层或嵌入物料内部，夹爪的开合行程覆盖常规0.5米到1.2米直径的捆包尺寸，可适配多数农牧场景下的标准捆包规格。

　　在安装边界设计上，属具的后端连接法兰采用通用装载机快换接口尺寸，法兰盘的安装孔位、定位销间距符合多数中小型轮式装载机、伸缩臂叉装车的前端属具安装标准，不需要对主机的连接端做额外改孔焊接，现场换装时间可控制在20分钟以内；整套属具的液压接口采用标准快插接头，与主机的辅助液压回路直接对接即可，不需要额外加装分流阀或稳压装置，主机液压系统工作压力在16MPa到20MPa区间即可驱动夹爪完成开合、臂架俯仰动作。作业过程中，臂架的俯仰角度范围覆盖下俯30度到上仰45度，可满足地面取料、3米高度堆垛的作业需求，夹爪的闭合力可通过主机的液压操纵杆线性控制，针对不同硬度的捆包调整夹紧力，避免夹力过大导致草捆变形散料、或是夹力过小导致转运过程中料捆滑落。

　　从实际使用的细节设计来看，臂架上的所有铰接销轴都设置了防尘密封结构，避免农牧场作业时的草屑、尘土进入铰接衬套造成异常磨损，衬套采用自润滑铜基材质，日常作业不需要频繁加注润滑脂，降低维护频次；夹爪框架的弯管连接处都加焊了三角形加强筋，在夹取较重的压块料捆时，不会出现夹爪开焊变形的问题。整套属具的重心位置经过匹配设计，完全伸出臂架抓取最大额定载荷的捆包时，主机的前轮载荷分配仍在安全范围内，不会出现翘头失稳的风险。针对不同的作业场景，夹爪的框架结构可做适配调整，比如抓取表面光滑的塑料膜裹包草捆时，可在夹爪内侧加装防滑橡胶条，增大接触摩擦力；抓取硬质废物料捆时，可更换带防滑齿的钢制夹板，提升夹紧可靠性。在结构建模过程中，所有铰接点的运动间隙都按照工程机械的常规配合公差设置，臂架俯仰、夹爪开合的运动过程无干涉，液压管路的走向随臂架运动预留了足够的弯曲余量，全行程动作时不会出现管路拉扯、弯折憋压的问题。
