农用拖拉机前置装载工作臂结构设计

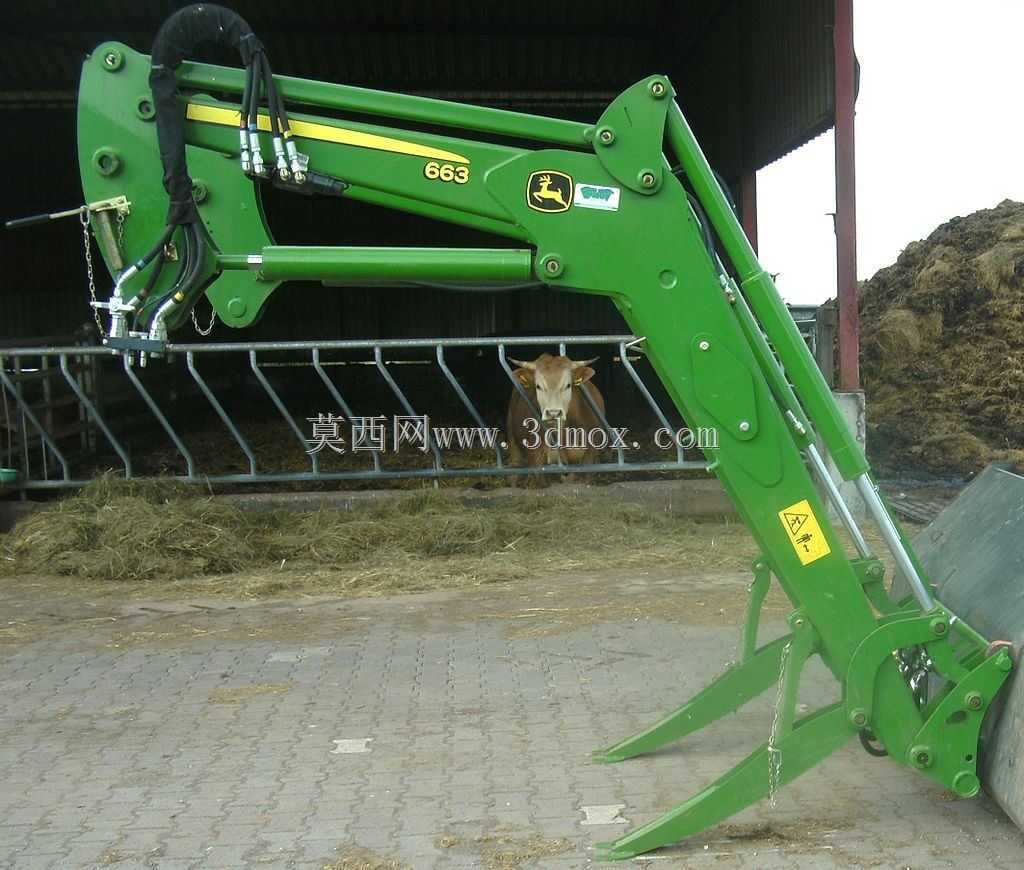

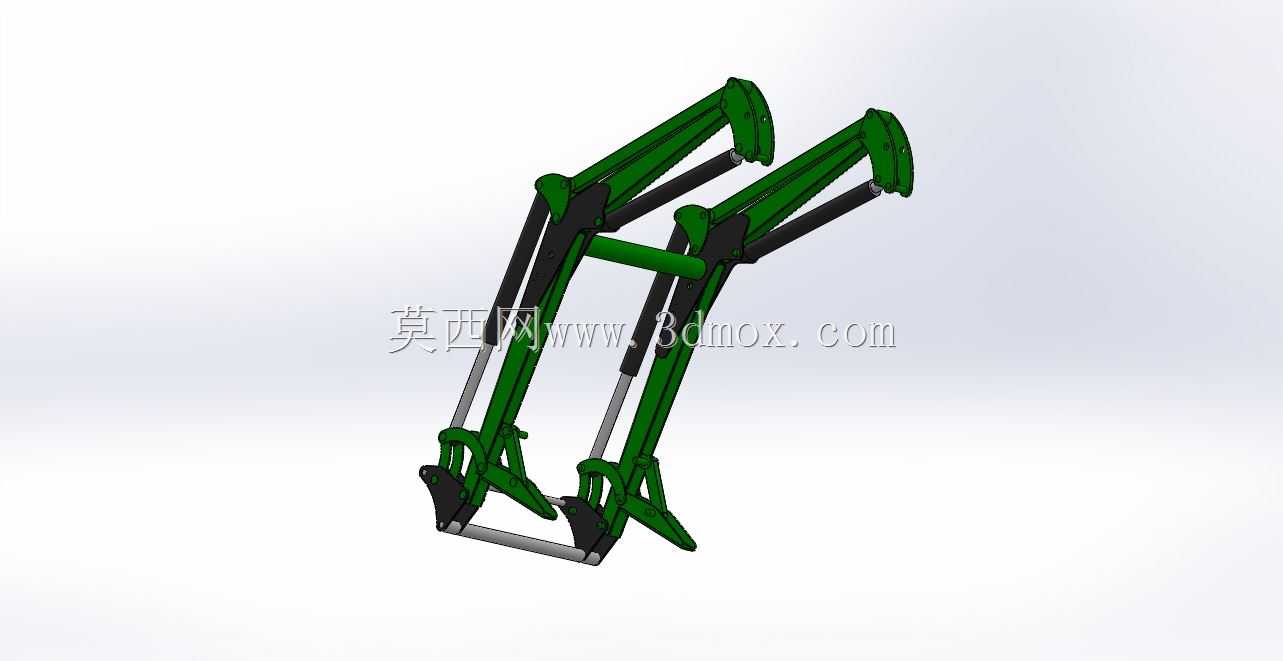

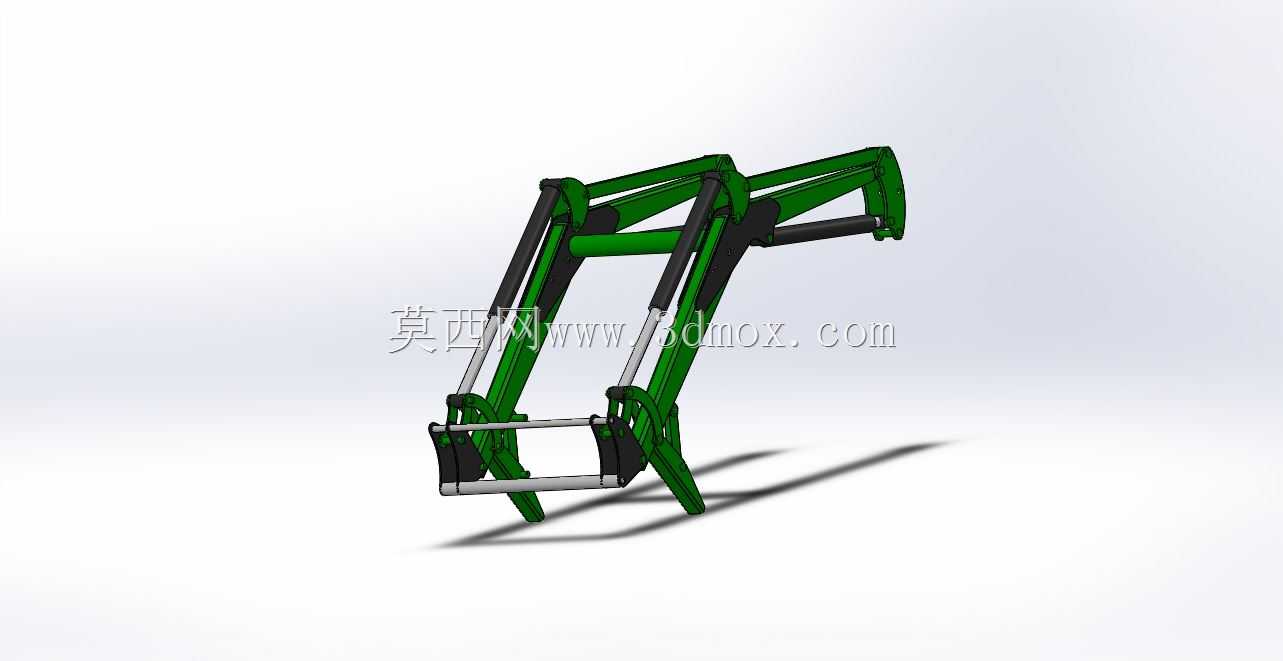

　　这套前置装载工作臂，主要适配中小马力轮式拖拉机的前端挂载接口，是农用作业场景里拓展机具功能的核心执行结构，日常可完成散料铲装、草捆转运、厩肥清理、低矮物料堆垛这类农场常见作业，也能在小型基建场地完成砂石短途转运、场地平整辅助作业，相比专用轮式装载机，依托拖拉机原有动力输出，设备投入成本更低，转场灵活性更强，适配散户农场、小型工程队的多场景作业需求。从结构设计逻辑来看，整套臂架采用双平行臂对称布局，左右两侧臂架通过横梁刚性连接，避免偏载作业时出现臂架扭转变形，臂架主体采用箱型截面焊接结构，在保证抗弯抗扭强度的同时，尽可能降低臂架自身重量，减少前端挂载对拖拉机前桥的载荷压力，避免长期使用出现前桥过载损坏的问题。

　　铰接点的位置排布经过作业轨迹校核，当臂架从最低落地位置举升到最高卸料位置时，铲斗连接端的角度变化通过拉杆联动控制，能保证举升过程中铲斗始终保持接近水平的状态，避免举升过程中物料洒落，不需要操作人员频繁调整铲斗角度，降低作业操作强度。液压元件的安装位置做了内凹防护设计，油缸的铰接端布置在臂架内侧，作业过程中能避免树枝、石块磕碰油缸杆，减少液压元件的损坏概率，油管的排布沿着臂架内侧的走线槽固定，预留足够的摆动余量，避免臂架举升下落过程中油管被拉扯、挤压。安装边界方面，整套臂架的后端连接座适配拖拉机前端的标准三点挂载接口，连接销孔的位置尺寸匹配常见40-80马力段拖拉机的前端安装位，不需要对拖拉机本体做额外的焊接改装，

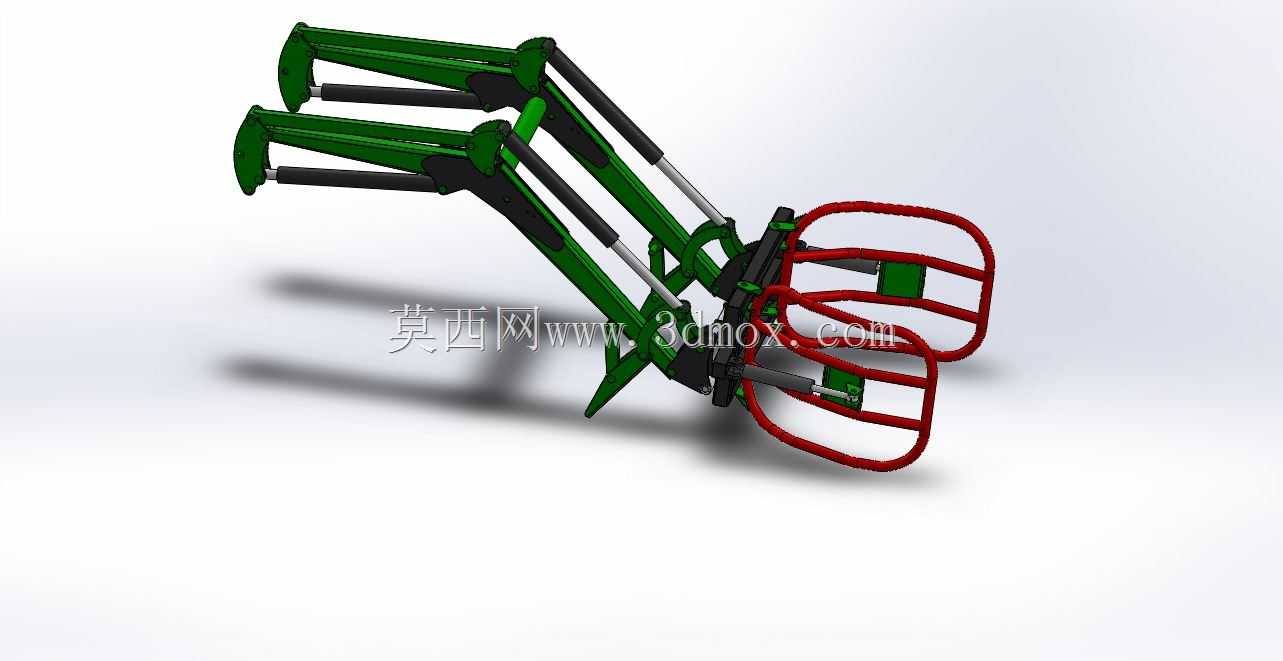

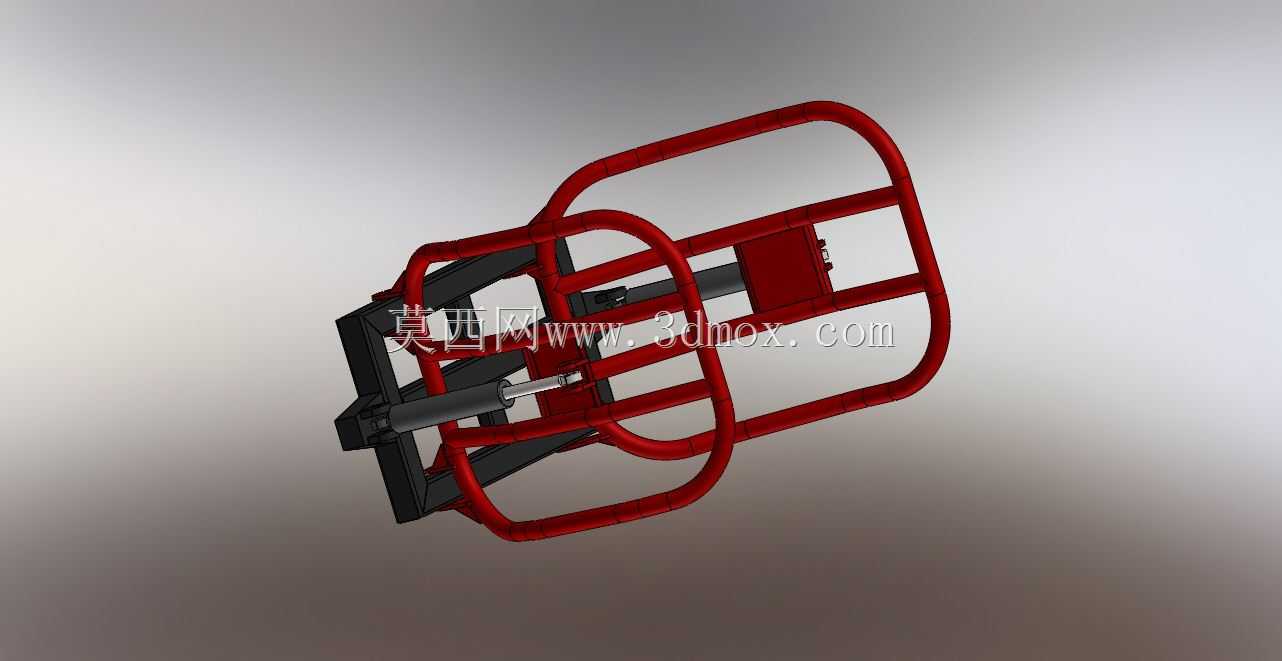

　　通过销轴即可完成快速挂载，拆卸后不影响拖拉机原有其他农具的挂载使用。臂架最大举升高度下的前端卸料距离，经过参数校核能满足普通农用自卸车的货箱高度卸料需求，最低落地位置时铲斗能保持下倾3-5度的贴地角度，保证铲装散料时能顺利插入料堆，不会出现铲斗前端翘曲无法吃料的问题。臂架的铰接衬套采用自润滑铜套设计，日常作业中不需要频繁加注润滑脂，减少维护工作量，衬套磨损后可单独更换，不需要整体更换臂架结构，降低后期使用成本。铲斗连接端采用快换接口结构，可适配不同宽度的铲斗、草捆夹、托盘叉等属具，更换属具时只需要插拔固定销即可完成切换，能满足不同作业场景的使用需求，不需要更换整套臂架结构。设计过程中对臂架的受力工况做了多场景校核，包括最大偏载铲装、

　　最高位置满载卸料、落地冲击载荷等极端工况，保证臂架在额定载荷下不会出现永久变形，关键焊缝位置做了坡口焊接处理，焊后做应力释放，避免长期交变载荷下焊缝开裂。整套结构的运动部件之间都预留了足够的安全间隙，臂架举升下落过程中不会和拖拉机前端的机罩、前轮发生运动干涉，转向过程中也不会因为臂架挂载影响前轮的最大转向角度，保证拖拉机的转向灵活性不受影响。
