可移动槽型托辊散料输送设备结构

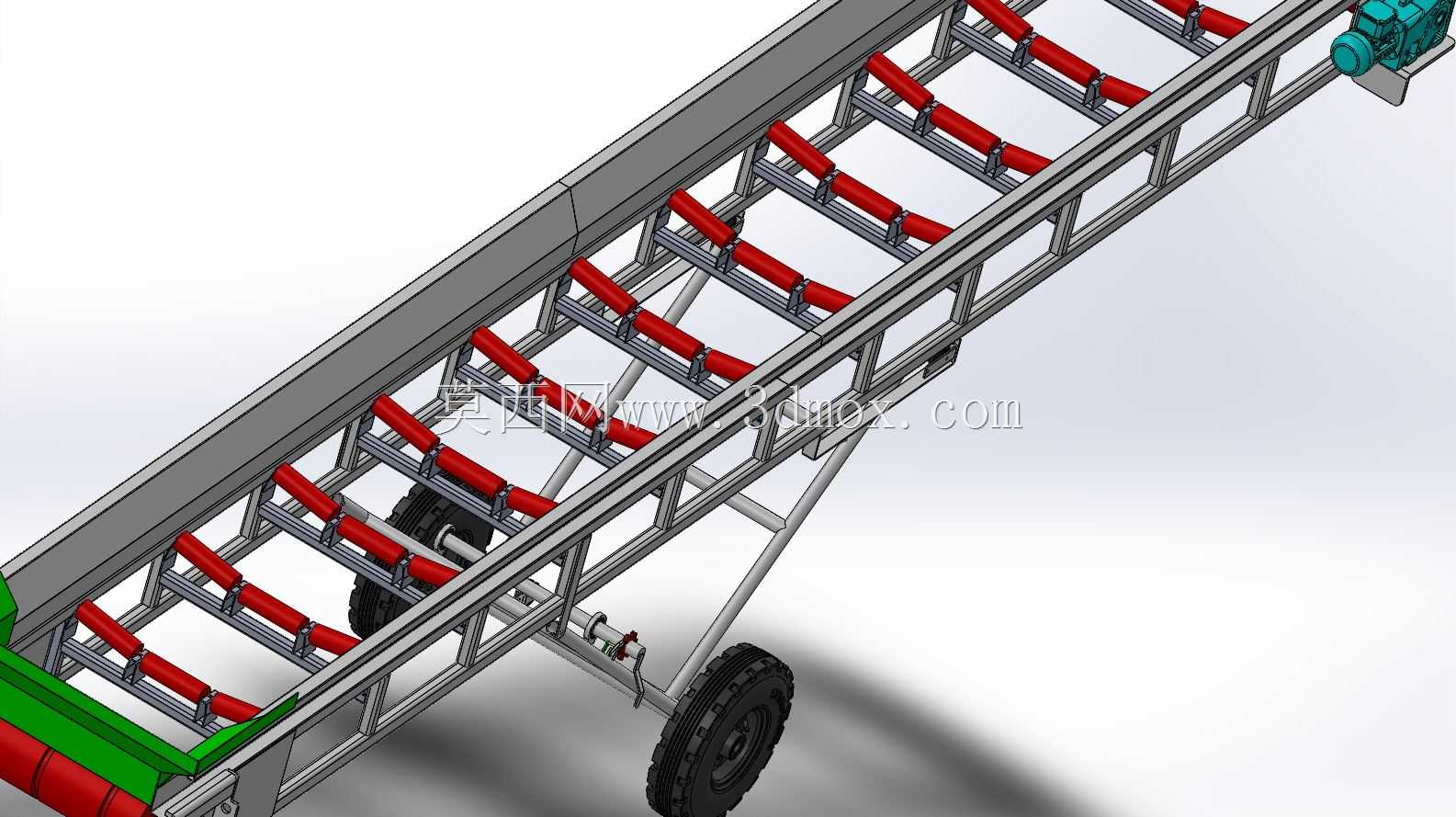

　　这款带式输送设备采用可移动式桁架结构设计，主要面向粮食收购点散粮转运、建筑砂石短距离倒运、农资肥料装卸、小型工矿散料堆垛等场景使用，区别于固定安装的长距离输送线，该设备无需预埋地脚螺栓，依靠底部的行走轮即可在作业场地内灵活转场，适配无固定输送工位的零散作业需求。设备的承载段采用槽型托辊组排布，每组托辊由三根呈槽型布置的托辊构成，能够将输送皮带兜成U型截面，相比平托辊结构可大幅提升散状物料的输送倾角上限，减少物料在输送过程中的撒漏，尤其适配颗粒状、小块状散料的爬坡输送工况。驱动端布置在设备高位侧，采用减速电机直连驱动滚筒的传动方案，省去了复杂的链传动或带传动张紧结构，降低了日常维护的工作量，驱动侧的机架做了局部加强处理，

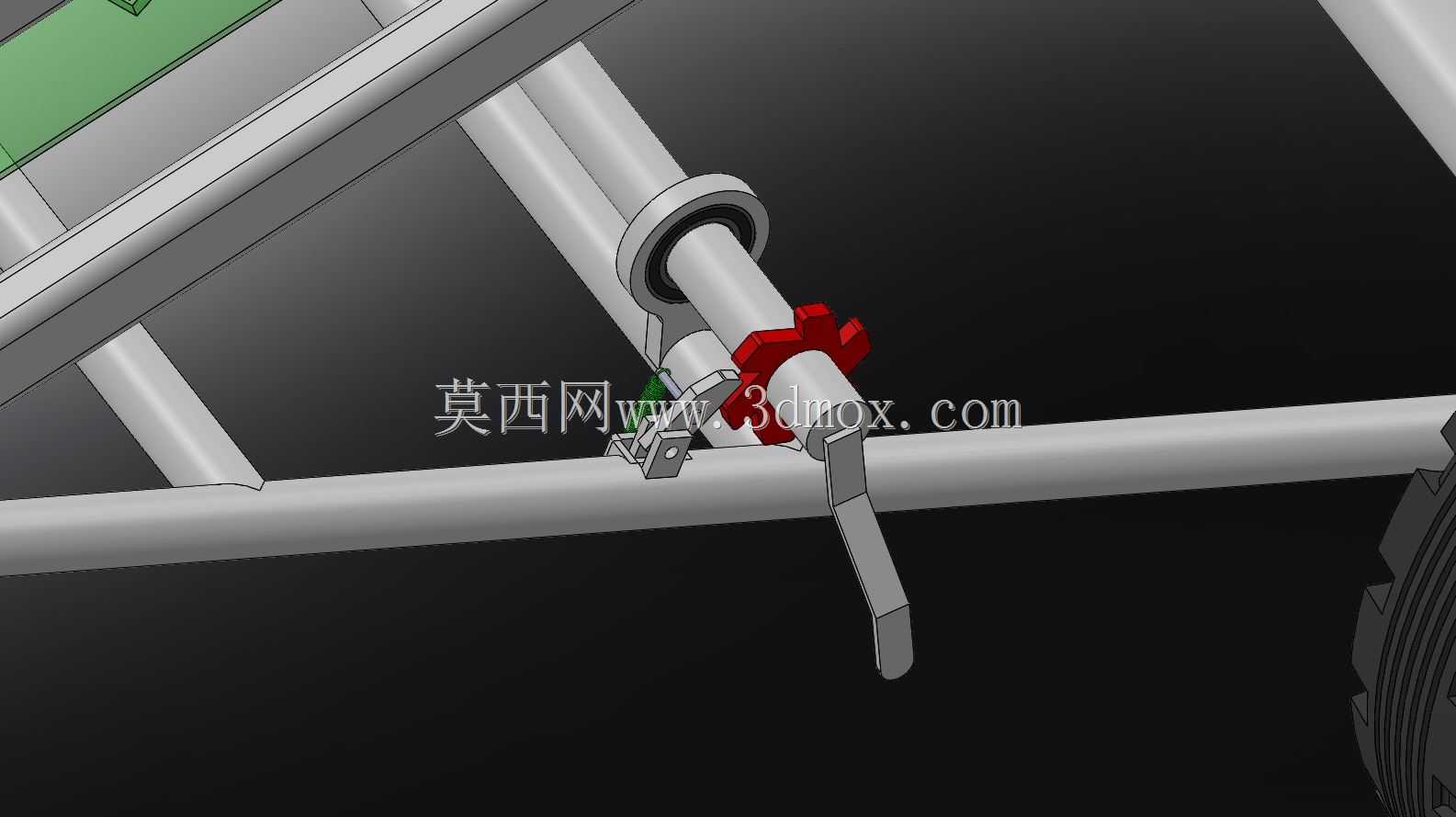

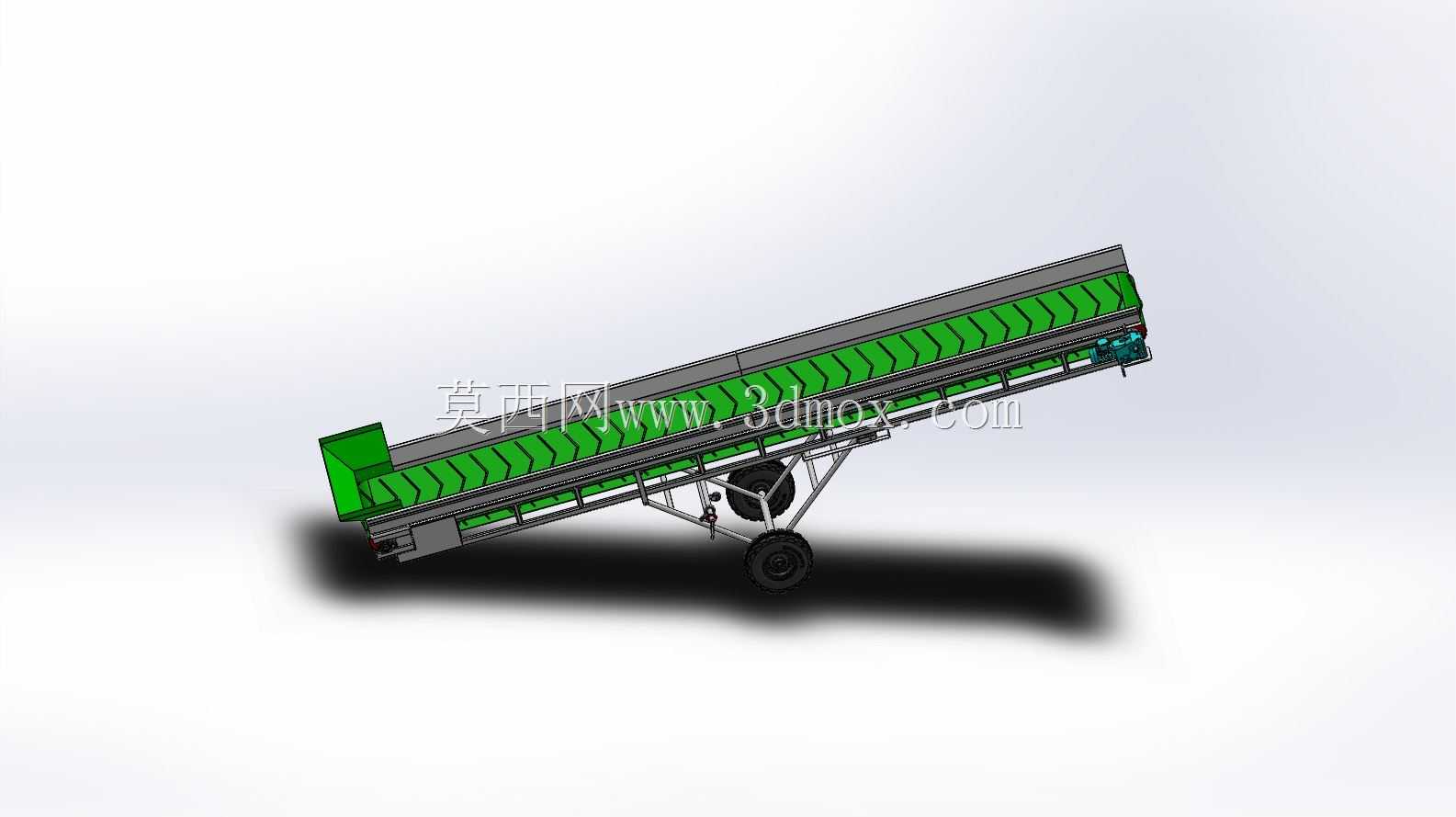

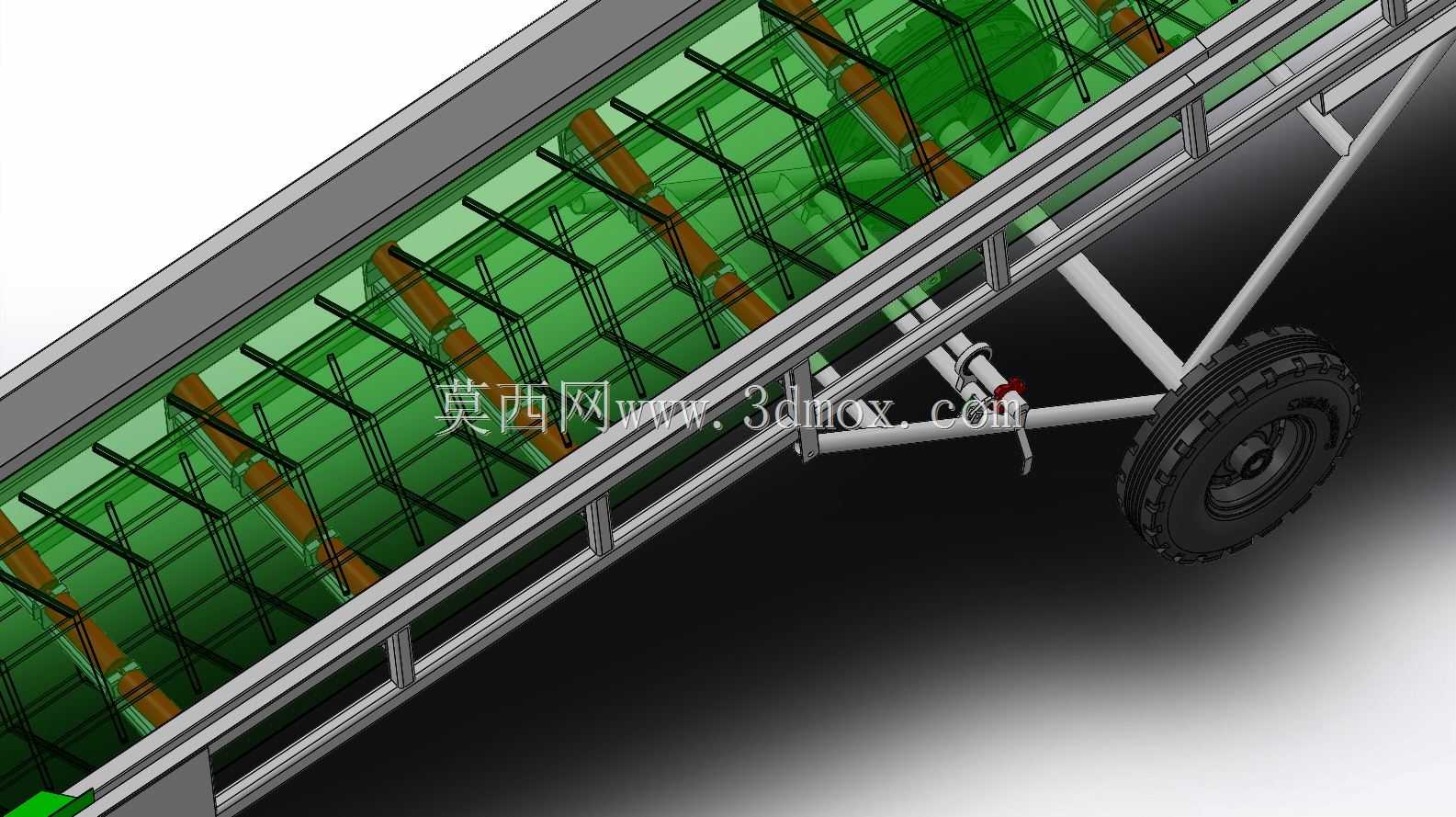

　　抵消驱动端运行时的扭矩载荷。设备的机架采用矩形钢管焊接成型，桁架式的结构在保证整体结构刚度的前提下，有效降低了设备自重，方便人工推移转场，支腿部分采用斜撑结构与主桁架连接，在设备倾斜布置时可提供足够的支撑稳定性，避免作业过程中出现侧翻风险。从尺寸边界来看，设备主体输送段长度为6000毫米，可通过调整尾部支撑结构的高度，实现2000毫米到3000毫米区间内的出料高度调节，适配不同高度的接料设备或料堆堆高需求，进料端设置了导料挡板结构，可引导物料顺利落到输送皮带上，避免进料时物料从皮带两侧洒落。设计过程中，托辊的排布间距经过载荷校核，在保证皮带运行时不出现塌腰变形的前提下，尽可能减少托辊的使用数量，降低设备整体制造成本，

　　同时托辊采用标准件选型，后期更换维护无需定制加工，可直接采购通用配件替换。皮带的张紧结构布置在设备低位进料端，采用螺旋张紧方式，结构简单可靠，操作人员可通过两侧的调节螺栓快速调整皮带张紧度，纠正皮带运行过程中的跑偏问题。设备的行走轮采用实心橡胶轮结构，适配砂石、硬化路面等多种场地条件，无需铺设专用轨道即可移动，在作业位置确定后，可通过支腿上的定位结构将设备固定，避免运行过程中出现位移。在实际使用中，该设备可单独完成散料的装卸转运作业，也可与其他破碎、筛分、搅拌设备配套，组成连续化的散料处理生产线，相比人工搬运可大幅提升散料转运效率，降低作业人员的劳动强度。结构设计时充分考虑了户外作业的使用需求，机架焊接后做了抛丸除锈处理，

　　表面喷涂防锈漆，可适应露天作业的潮湿、多尘环境，驱动电机的防护等级满足户外使用要求，可在小雨天气下正常作业，不会因溅水出现电气故障。设备的整体重心经过优化，在最大倾斜角度布置时，重心投影始终落在行走轮与支腿构成的支撑面内部，保证不同高度调节工况下的结构稳定性，无需额外加装配重块即可满足安全作业要求。
