双筒式捆包物料运输承载装置结构

　　在散料打包转运、农牧场草捆运输、工业卷材短驳这类作业场景里，常规平板载具往往存在物料易滚落、固定流程繁琐、转运过程中包件磨损磕碰的问题，这款双筒式捆包运输承载结构，正是针对圆柱类成捆物料的转运需求做的定向结构设计。从实际使用场景来看，该装置可挂载在牵引设备后端，完成厂区内部、田间地头、仓储库区范围内的成捆物料短距离转运，不需要额外做绳索捆扎作业，就能实现包件的稳定限位，大幅降低转运前的准备工时。

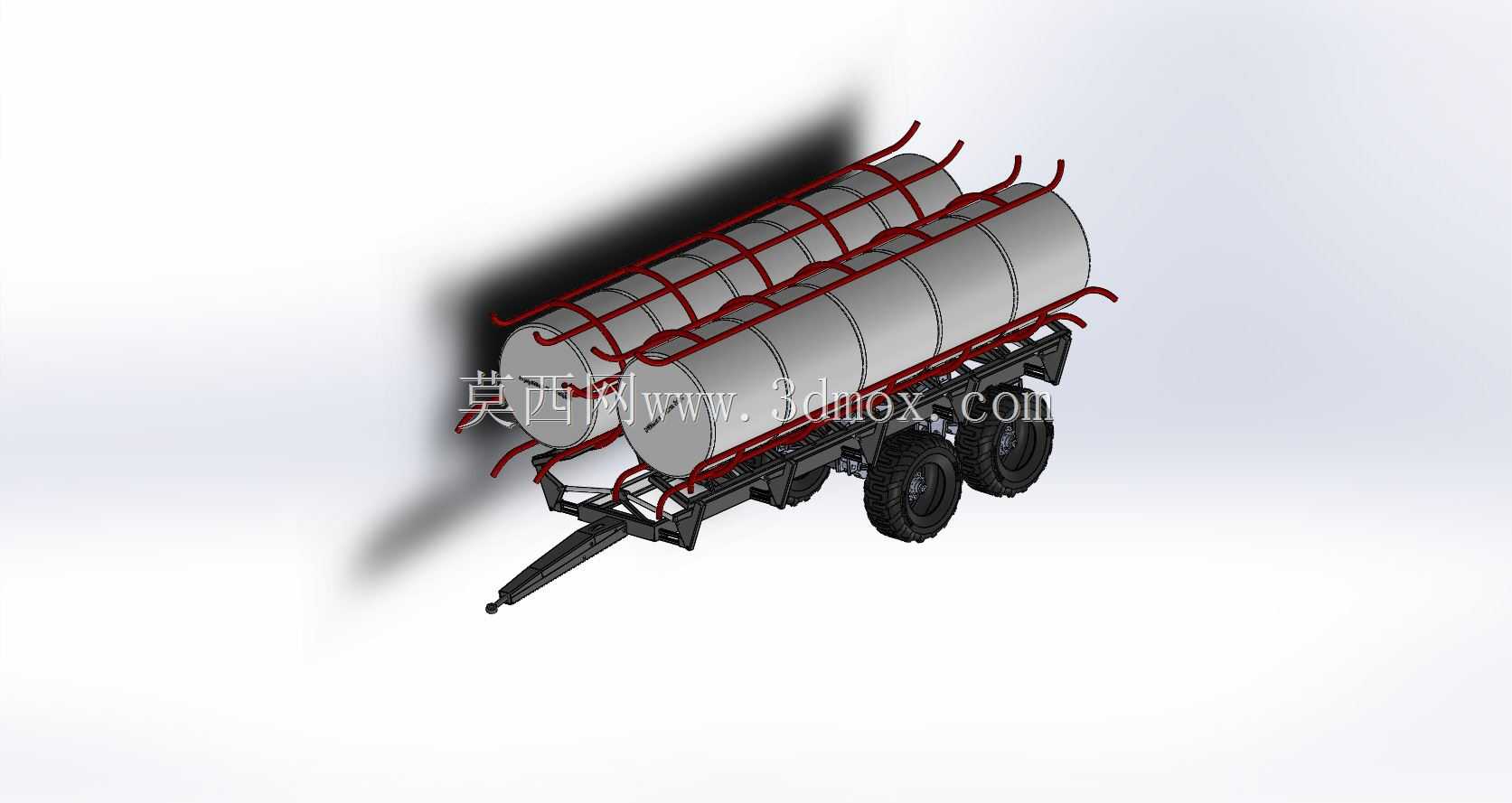

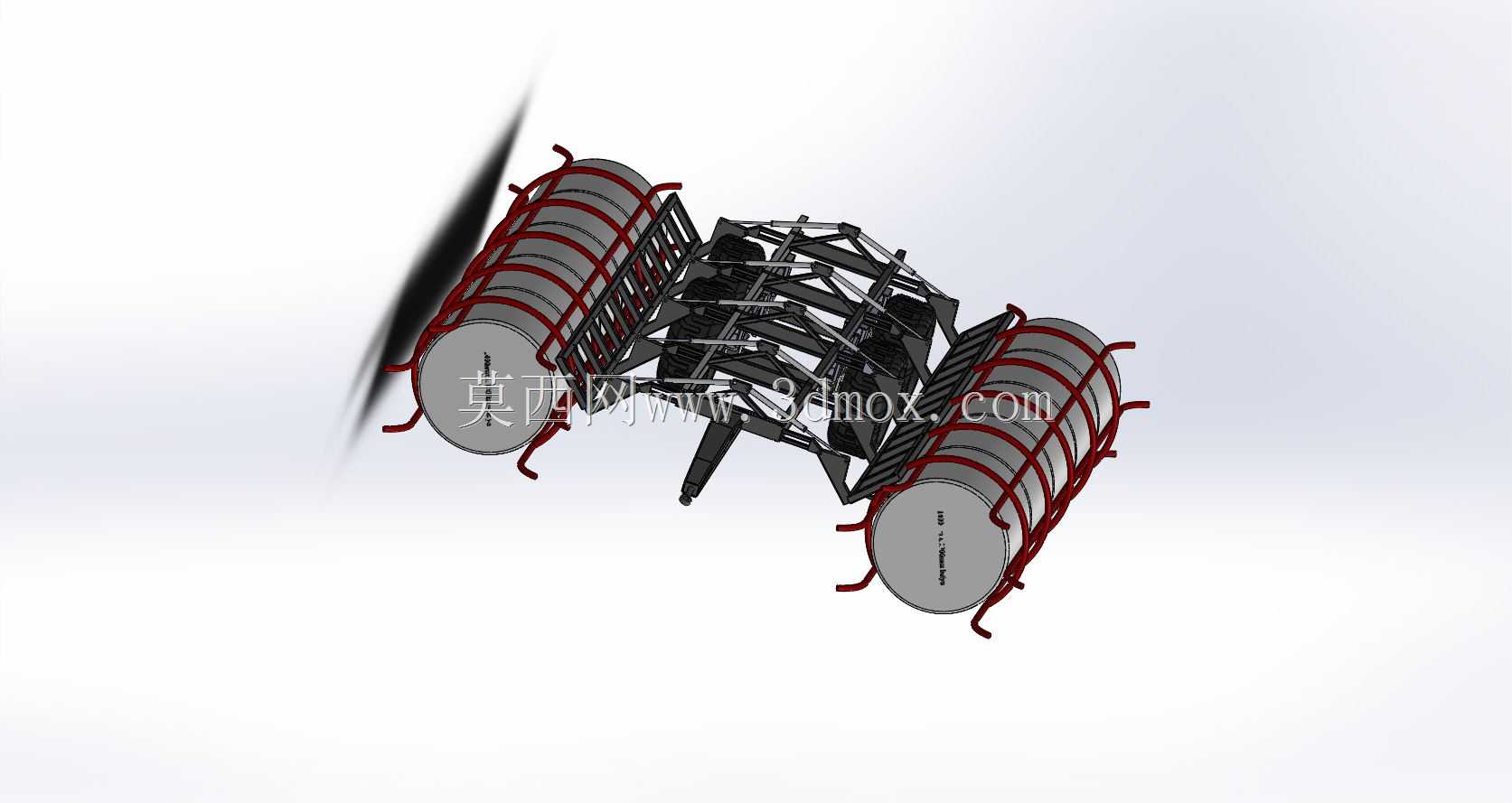

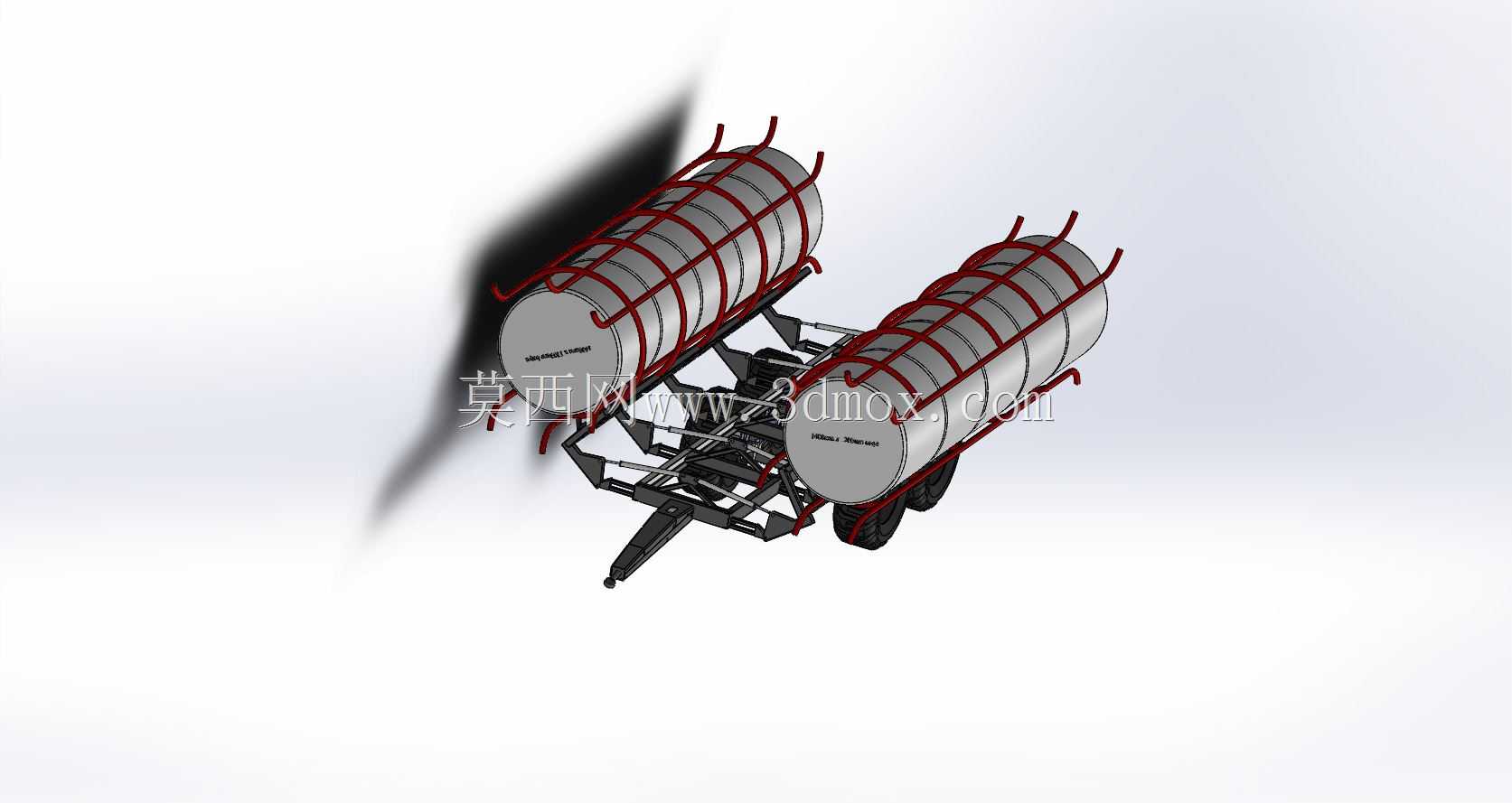

　　结构设计上，装置采用对称双承载位布局，两个圆柱形承载腔分别对应单捆圆柱物料的放置空间，腔体外部环绕多道弧形限位筋，这些筋条采用圆钢弯制而成，和物料外表面形成线接触支撑，既避免了大面积接触造成的包件表面磨损，又能在车辆加减速、转向过程中给物料提供足够的径向限位力，防止物料沿径向窜动脱出。两个承载位之间采用桁架式连接框架做主体承力结构，框架采用矩形钢管焊接成型，通过三角形稳定结构分散承载过程中的应力，避免长期重载出现框架变形，框架中部预留了牵引连接座的安装位置，连接座采用加厚钢板焊接，可适配不同规格的牵引销，和前端牵引设备实现快速挂接。

　　从功能特性来看，该装置的限位结构没有采用传统的侧挡板全包设计，而是用间隔布置的弧形筋条做防护，一方面减轻了整体自重，降低牵引过程中的能耗，另一方面在装卸物料时，可从筋条间隙处辅助调整物料位置，不需要完全对准腔体入口就能完成装卸，降低了对位操作的精度要求。装置底部设置有支撑支腿，在和牵引设备脱开时，支腿可直接接触地面保持装置直立，不需要额外的支撑工装辅助，临时停放时不会出现侧翻风险。

　　设计过程中，首先针对圆柱捆包的常见尺寸做了适配性考量，承载腔的内径尺寸覆盖了常规工业卷材、农牧草捆的直径范围，腔体长度匹配标准捆包的轴向长度，保证物料放置后两端不会超出装置边界，避免转运过程中剐蹭周边障碍物。安装边界方面，装置整体宽度控制在常规厂区道路、田间作业道的通行宽度范围内，牵引点高度匹配通用拖拉机、厂区牵引车的后牵引座高度，不需要对牵引设备做额外改装就能直接挂接使用。连接框架的上部还预留了可选装的扶手安装位，在需要人工辅助装卸的场景下，可加装防护扶手供作业人员扶持，提升作业过程的安全性。

　　从受力传递路径来看，物料的重力通过弧形限位筋传递到两侧的承载筒骨架，再汇集到中间的桁架连接框架，最终通过牵引连接座传递到牵引设备，整个传力路径没有应力集中的薄弱节点，每一处焊接位置都做了圆弧过渡处理，避免长期交变载荷下出现焊缝开裂的问题。弧形筋条的端部做了向上的弯起处理，在物料装入腔体时，弯起段可起到导向作用，即使物料放置位置有小幅偏移，也能顺着弯起的导向段滑入承载位，不需要人工反复抬升调整位置。

　　考虑到户外作业的使用需求，整个装置的结构件表面都预留了涂装工艺的余量，焊接完成后可做抛丸除锈再喷涂防腐涂层，适应田间潮湿、厂区多粉尘的作业环境，不会因为长期暴露在户外出现过早锈蚀的问题。装置没有设置复杂的传动或液压部件，整体为纯机械焊接结构，日常维护只需要检查牵引销的磨损情况、焊缝是否有开裂即可，维护成本极低，适合作业条件相对简陋的场景使用。在转运成捆的保温材料、包装卷材、压实草捆这类物料时，该装置相比传统的平板拖车，装卸效率可提升40%以上，转运过程中的物料损耗率也能大幅降低，不会出现因为捆扎不牢导致的物料掉落遗撒问题。
