电梯过载检测称重装置结构设计

　　在垂直运输的电梯系统里，轿厢载荷的精准检测是保障运行安全的核心环节之一，这套称重装置直接对接电梯的安全控制回路，一旦轿厢内载荷超出额定阈值，就会触发报警并切断运行指令，避免超载运行带来的溜梯、制动失效、钢丝绳过载磨损等安全隐患，日常应用场景覆盖乘客电梯、载货电梯、医用电梯等各类垂直升降梯型，不管是高层住宅的通勤电梯，还是工业园区的货梯，都需要这类检测装置作为安全冗余配置。

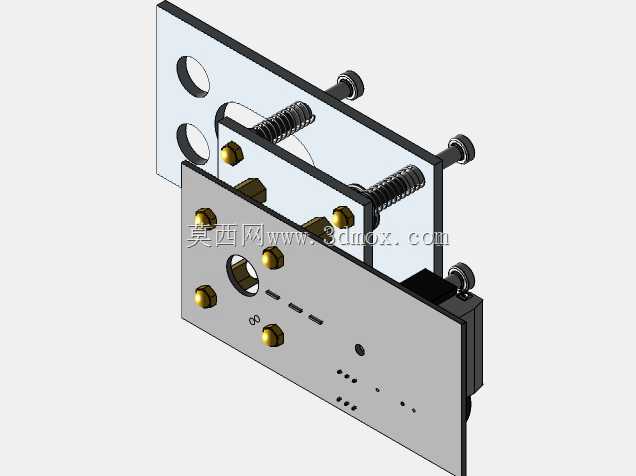

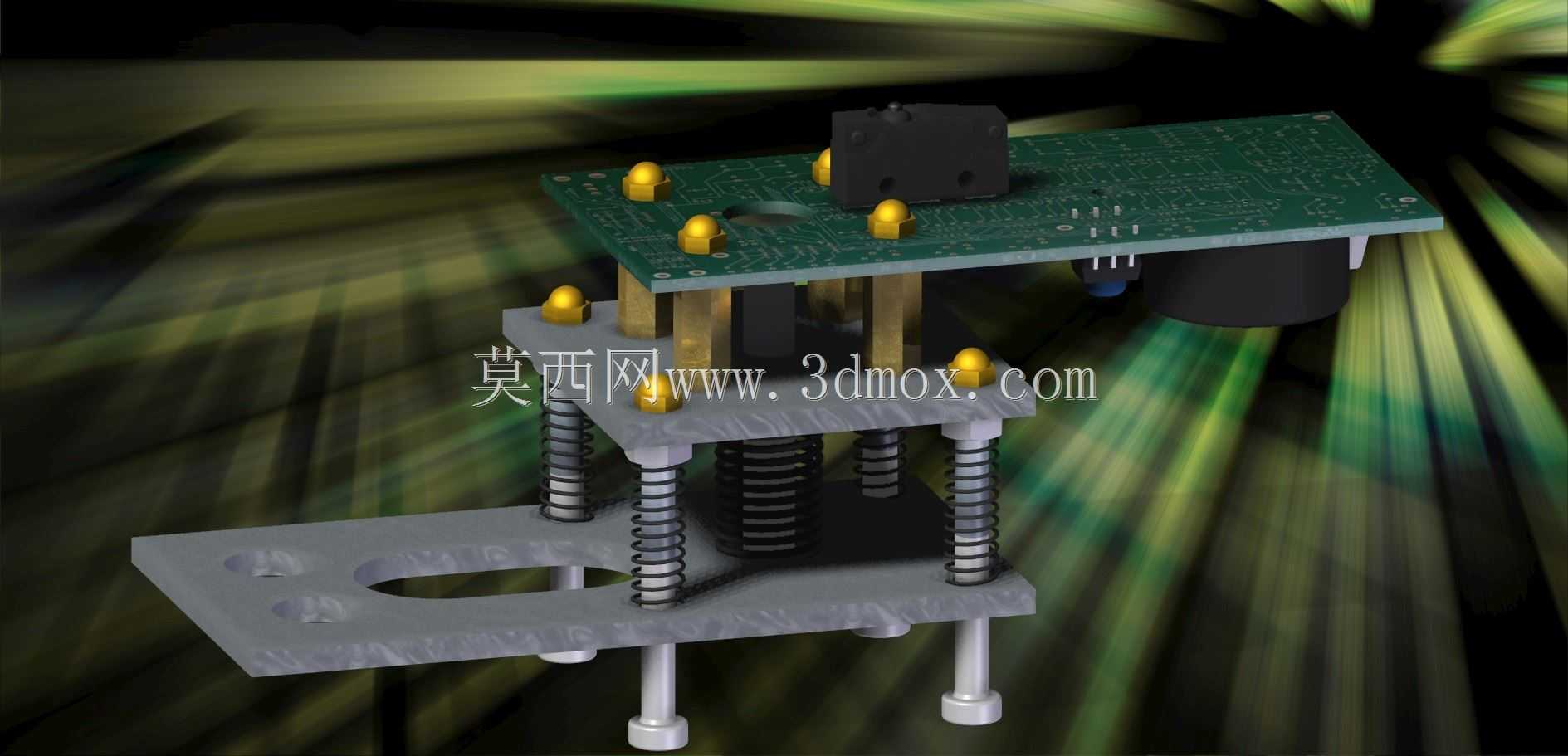

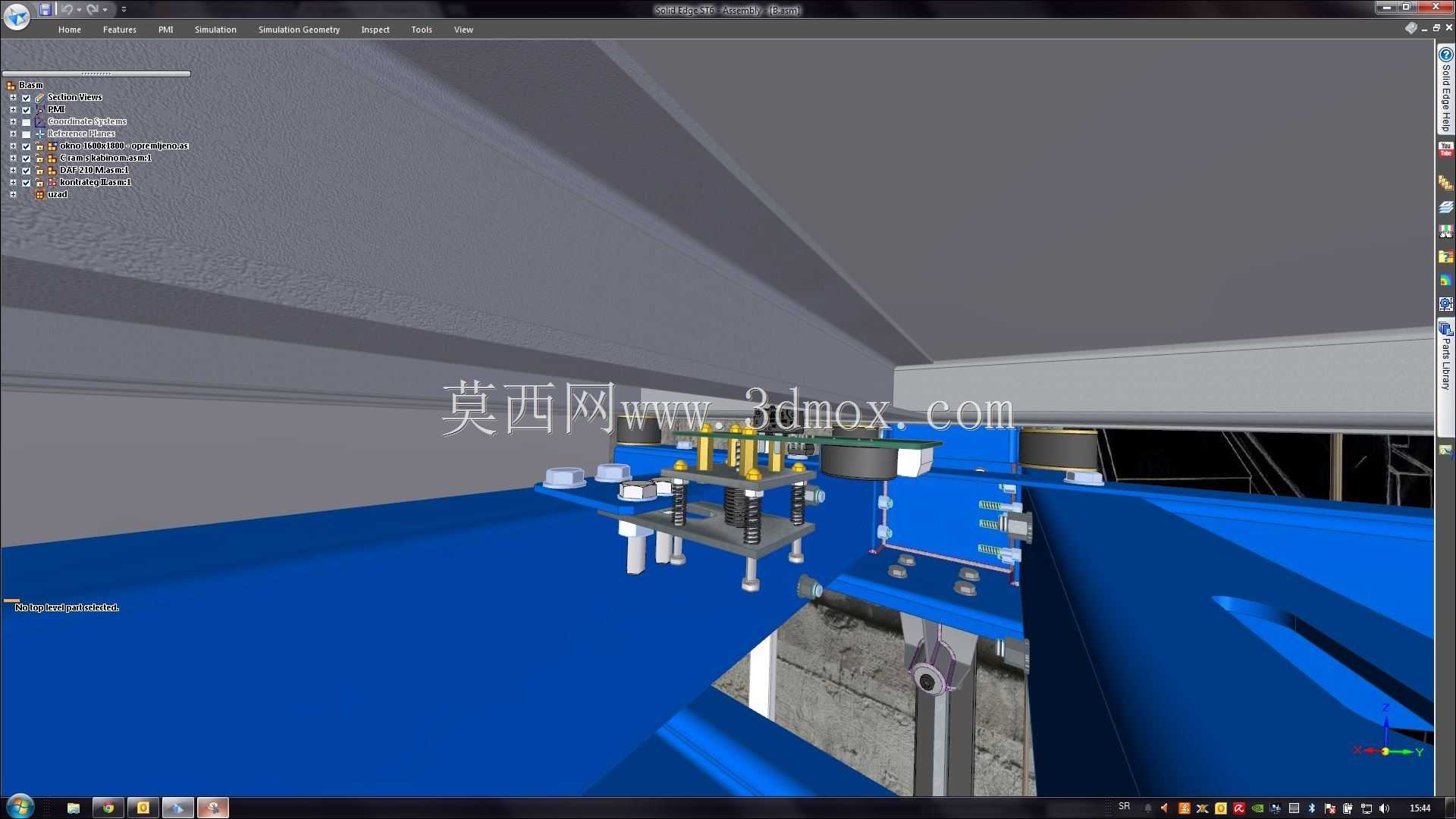

　　从结构组成来看，这套装置分为机械承载部分和信号采集部分，机械部分采用两块平行布置的金属安装板作为承载基体，板件上加工有多个定位孔与长圆形调节槽，长槽的设计是为了适配不同安装基面的孔位偏差，现场安装时不用额外扩孔就能调整固定位置，降低安装适配难度。两块安装板之间均匀布置了多组带弹簧的导向螺栓组件，弹簧作为弹性承载元件，当轿厢载荷传递到安装板上时，上板会沿螺栓轴向产生微位移，弹簧的压缩量和载荷大小呈线性对应关系，导向螺栓同时承担限位和导向作用，避免板件受偏载时出现侧向偏移，保证位移方向始终垂直于安装板面，确保检测精度不受偏载影响。

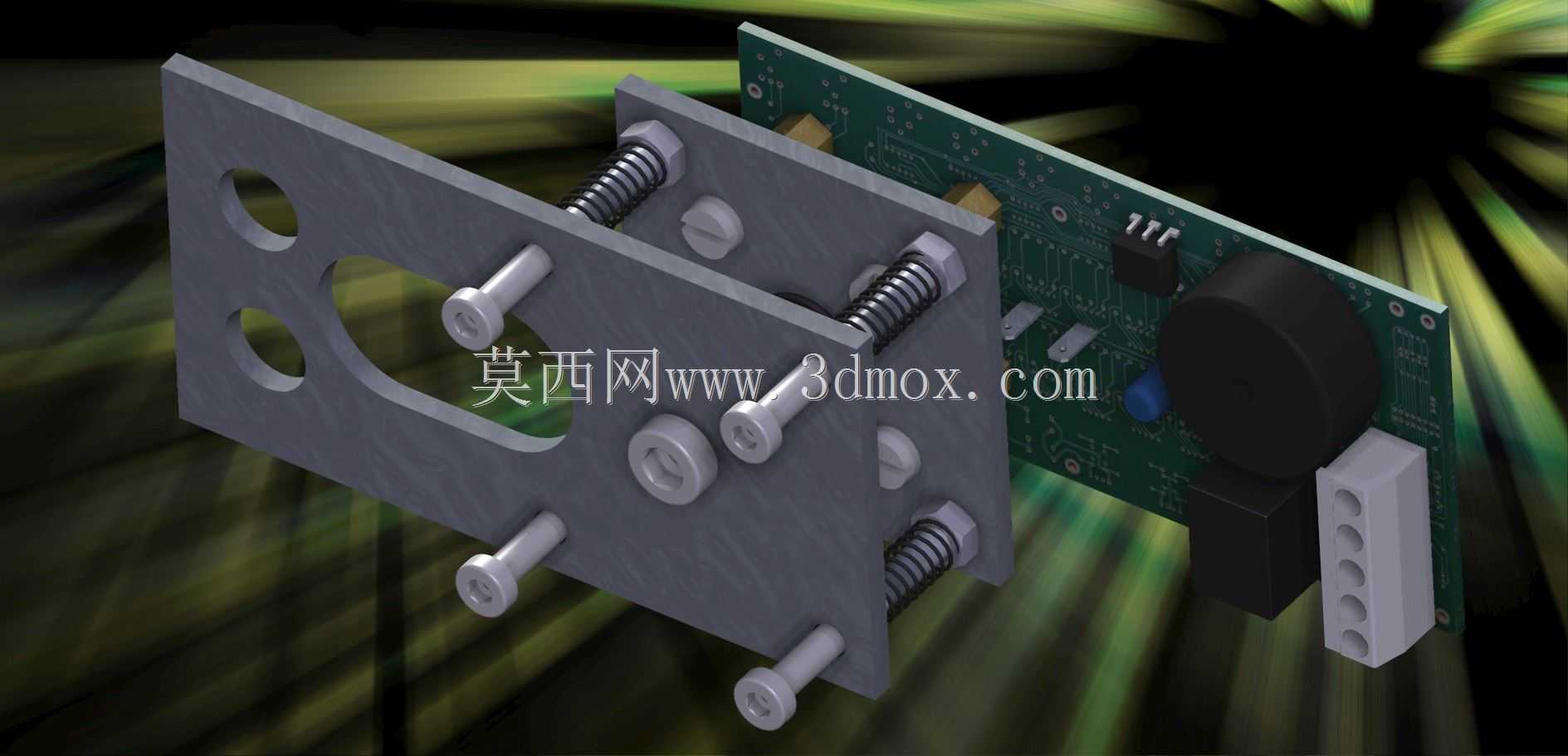

　　信号采集部分集成在装置后侧的PCB电路板上，板载的位移传感元件正对活动安装板的位移方向，能精准捕捉板件的微位移量，再通过板载的信号处理电路将位移量转换为对应的载荷电信号，传输给电梯的主控系统。电路板上还集成了蜂鸣报警元件和接线端子排，接线端子采用快插式结构，现场接线时不用焊接，直接将控制线压入端子即可完成接线，能大幅缩短现场安装调试的时间。

　　设计过程中首先考虑的是安装兼容性，安装板上的多个圆孔分别对应不同品牌电梯轿底的标准安装孔距，不管是新装电梯配套还是老旧电梯的安全部件改造，都能直接适配，不需要额外加工转接板。其次是抗偏载能力，四组弹性导向组件呈矩形对称布置在安装板四角，即使轿厢内载荷偏置在轿厢角落位置，各点的弹簧压缩量差也能通过结构的刚性传递被均化，不会因为局部载荷集中导致检测值出现大幅偏差。

　　安装边界方面，整套装置的整体厚度控制在较小范围内，安装时只需要在轿底预留对应的平面安装空间，不需要对轿厢底部结构做大规模改动，固定时采用常规的螺栓紧固即可，安装完成后需要做三次额定载荷的标定，分别对应空载、额定载荷、110%额定载荷三个点位，确保信号输出和实际载荷的对应关系符合控制要求。日常运行中，机械部分的弹簧做了表面防锈处理，金属安装板采用镀锌工艺，能适应电梯井道内的潮湿、多尘环境，不会因为长期使用出现锈蚀卡滞的问题，电路板部分做了三防涂覆，能抵御井道内的凝露、粉尘侵蚀，保证长期运行的稳定性。

　　从结构设计的细节来看，导向螺栓和安装板之间采用间隙配合，螺栓上套有绝缘衬套，避免机械部分的金属结构和电路板之间出现导电干扰，影响信号传输的稳定性。弹簧的刚度经过匹配计算，在额定载荷下的压缩量刚好处于传感器的线性检测区间内，既不会因为刚度过大导致位移量太小检测精度不足，也不会因为刚度过小导致超载时压缩量过大触发行程硬限位，损坏传感元件。板件上的沉头孔设计让螺栓紧固后头部不会突出板件表面，避免安装时和其他轿底部件出现干涉。
