多段拼接式45度弯头管件三维设计

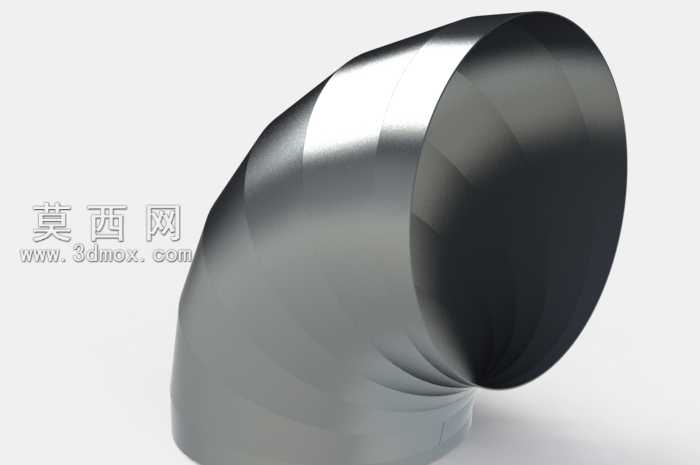

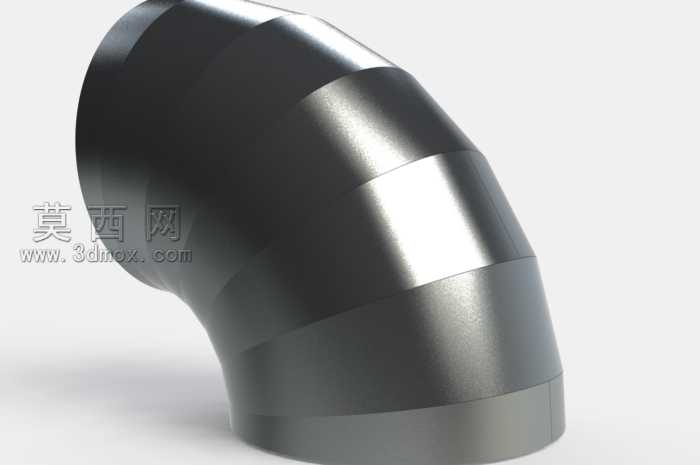

本作品为多段拼接式45度弯头管件的三维设计成果，建模阶段采用参数化设计思路，首先确定弯头的整体通径、弯曲半径与偏转角度核心参数，以中心弯曲轴线为基准，将整体弯头拆分为多段等斜角的环形短节段，每一段短节的端面均设置为与相邻段精准贴合的斜切平面，通过逐段对齐拼接的方式形成流畅的45度转向结构，避免了一体成型弯头建模中曲面过渡容易出现的曲率偏差问题。建模过程中对每一段短节的壁厚、内外径参数进行统一约束，保证所有拼接段的通径尺寸完全一致，内壁光滑无凸起错位，可满足管路输送场景下的流体顺畅通过需求，同时在每段短节的拼接端面处预留了合理的配合公差，为后续的加工装配环节提供尺寸参考。材质与渲染阶段，针对金属管件的应用场景，为模型赋予了哑光金属材质，调整材质的金属度、粗糙度参数还原钢制冲压管件的真实表面质感，通过添加柔和的环境反射效果，突出多段拼接结构的棱线转折特征，渲染时采用侧上方主光源搭配底部补光的布光方案，清晰展现弯头外表面的柱面弧度与分段拼接的结构层次，同时对内壁结构进行半透明预览处理，可直观展示内部流道的平滑过渡效果。结构设计上，该多段拼接式弯头相比一体弯制成型的弯头，可通过调整拼接段的数量与单段斜角角度灵活适配不同的偏转角度需求，分段式结构也更便于采用板材卷制焊接的工艺进行加工生产，有效降低小批量定制场景下的加工难度与生产成本，建模完成后对整体模型进行了干涉检查与壁厚均匀性验证，确保各拼接段之间无结构冲突，整体壁厚偏差控制在合理范围内，完全符合五金管件的设计规范要求。
