管道内毛刺火焰清理工具三维结构

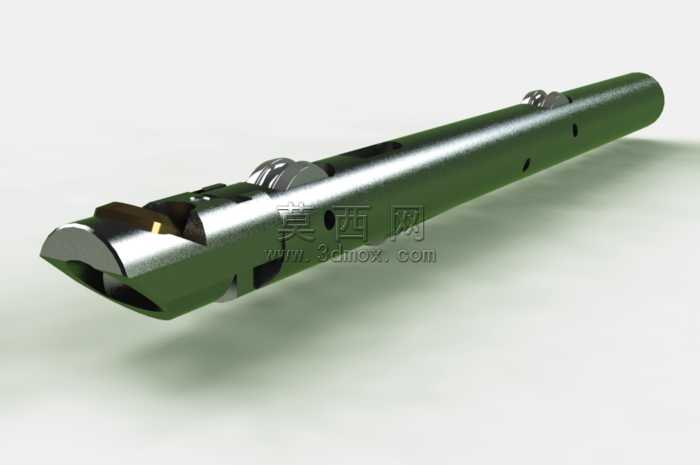

本模型为管道内毛刺火焰清理专用工具，采用SolidWorks完成全参数化三维建模，整体为长杆式手持作业结构，建模过程严格遵循机械加工工具的实际尺寸比例，对各功能部件进行独立建模后完成总装配，完整还原工具的实际装配逻辑与运动配合关系。模型渲染阶段采用哑光军绿色金属材质作为杆身主体材质，模拟工具表面的氧化防锈涂层质感，端部作业模块采用亮面抛光金属材质，还原硬质合金刀头与金属结构件的金属反光特性，通过环境光遮蔽与漫反射参数调整，清晰区分不同部件的材质差异，突出结构的层次感。从结构设计来看，工具主体为中空长圆杆结构，杆身开设多组定位小孔与调节槽，用于作业时的深度定位与角度调节，端部集成火焰喷嘴与切削刃复合作业结构，前端的弧形切削刃用于刮除管道内壁的凸起毛刺，侧方的火焰喷口可在切削作业同时对毛刺残留部位进行高温灼烧清理，避免硬质毛刺刮伤管道内壁，杆身中部设置滚轮定位结构，作业时滚轮贴合管道内壁滑动，保证工具在管道内保持同轴度，避免清理作业时偏斜损伤管道内壁，尾部设置连接接口，可对接燃气输送管路与操作手柄，整体结构紧凑，适配小口径管道的内部清理作业场景。建模过程中对各部件的配合间隙进行了合理设置，还原实际产品的装配公差，所有棱角处均做了符合工业设计规范的倒角处理，避免应力集中问题，同时对切削刃的角度、喷口的朝向、滚轮的安装位置都进行了参数化设置，可根据不同管道内径、不同毛刺类型调整对应参数，适配不同的作业需求，模型完整保留了各部件的建模特征树，可直接用于后续的工程图导出、结构优化与3D打印验证。
