多螺栓连接式柔性联轴器结构设计

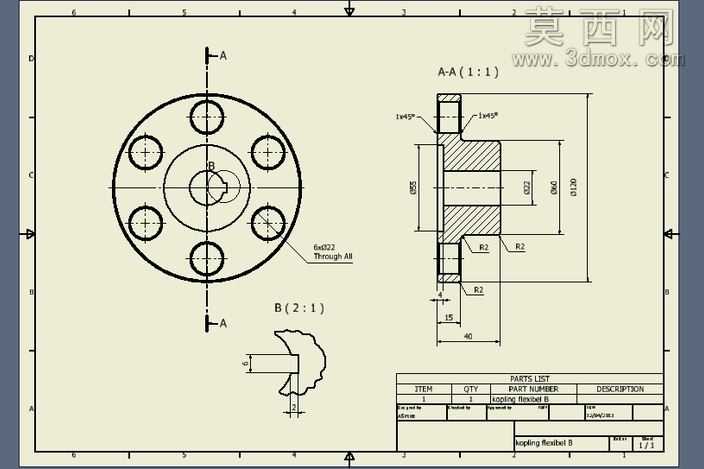

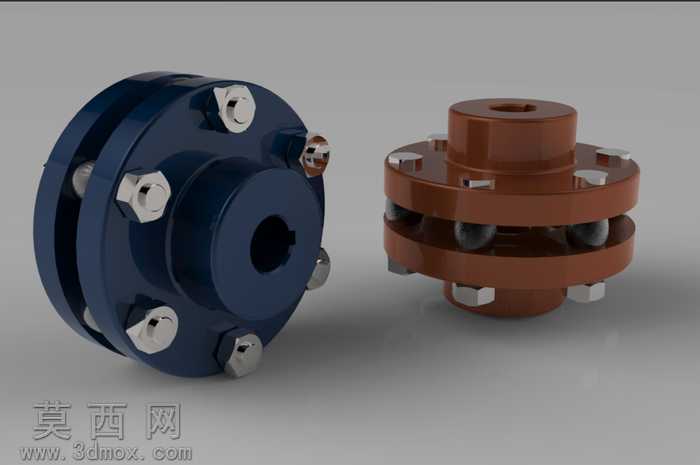

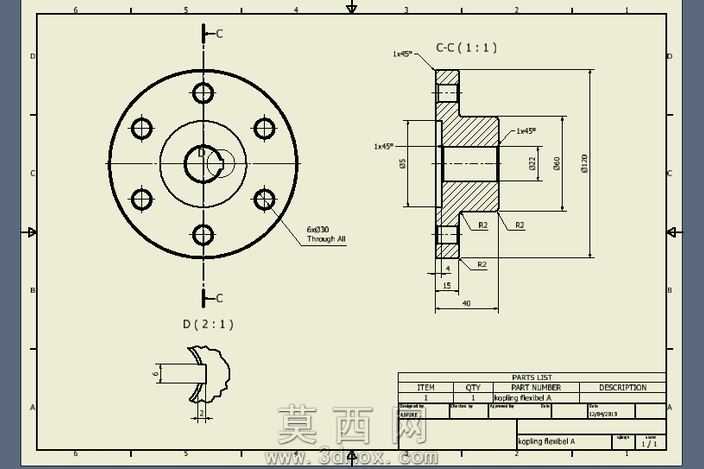

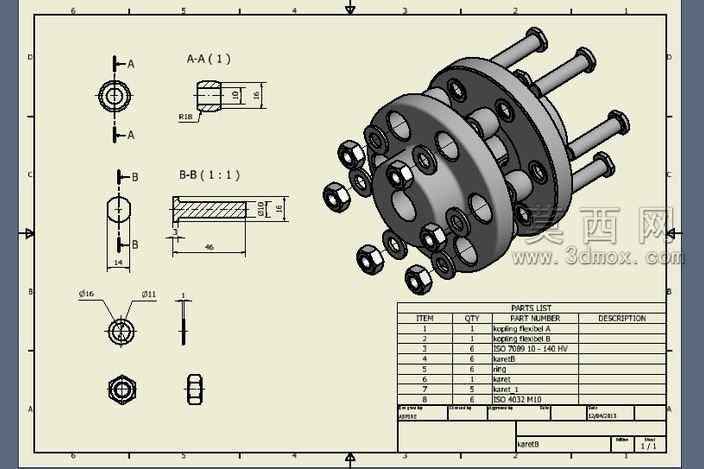

本作品为柔性传动联轴器的三维参数化设计成果，建模阶段严格遵循机械设计规范完成各零件的特征构建，首先完成两端法兰盘基体的建模，精准绘制法兰盘上的螺栓通孔、中心轴孔、定位沉孔的尺寸特征，保证孔位的圆周等分精度符合传动件的同轴度要求，随后逐一完成连接螺栓、锁紧螺母、缓冲衬套等配套零件的建模，每个零件的螺纹特征、倒角、退刀槽等工艺细节都做了还原，避免建模过程中出现特征缺失、尺寸干涉的问题。装配阶段按照实际装配工艺顺序完成组件配合，先将缓冲衬套嵌入一侧法兰的安装孔内，再穿入连接螺栓完成与另一侧法兰的对位，最后依次锁紧各位置的螺母，装配过程中验证了所有运动部件的间隙合理性，确保联轴器工作时可通过缓冲衬套的微量形变补偿两轴之间的径向、角向安装误差，避免刚性连接带来的传动冲击。渲染阶段针对不同零件赋予了对应材质，法兰盘主体采用调质结构钢材质，还原金属表面的哑光机加工纹理，螺栓螺母采用镀锌紧固件的亮面金属质感，缓冲衬套赋予非金属弹性材质的半哑光质感，同时搭配工程图视角的渲染效果，清晰展示产品的立体结构。设计过程中同步完成了配套工程图的绘制，包含主视图、剖视图、局部放大视图以及零件明细栏，对关键配合尺寸、形位公差做了明确标注，既可以作为机械传动课程的教学演示案例，也可为实际传动场景下的联轴器选型、改装设计提供参考，整体结构兼顾了传动扭矩承载能力与误差补偿性能，多螺栓圆周排布的设计可让传动过程中的受力更均匀，有效提升联轴器的运行稳定性与使用寿命，降低传动系统的振动与噪音。
