外六角螺栓配套六角螺母紧固件结构

　　在各类机械装配场景里，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套外六角螺栓配六角螺母的组合，是机械结构搭建、设备组装、工装夹具制作过程中最常选用的连接方案。从实际使用场景来看，这类紧固件适配绝大多数需要可拆卸连接的结构部位，小到小型自动化设备的机架拼接、钣金护板固定，大到重型工程机械的结构件锁紧、输送线支架装配，都能见到这类六角头螺纹副的身影，它的核心作用是通过螺纹啮合产生的轴向预紧力，将两个或多个带通孔的零部件牢牢压合在一起，保证连接部位在设备运行过程中不会出现松脱、错位，同时兼顾可拆卸性，方便后期设备维护、零部件更换时的拆装操作。

　　从结构设计思路来看，这套螺栓螺母采用了最经典的外六角头部设计，螺栓头部的六角外形完全匹配标准开口扳手、套筒扳手的咬合尺寸，现场装配时不需要特制工具，用常规五金工具就能完成拧紧操作，能有效降低现场装配的工具适配成本。螺栓杆部的螺纹采用标准公制三角螺纹设计，螺纹牙型角为60度，牙侧间隙控制在标准公差范围内，既保证和螺母啮合时的顺滑度，又能避免啮合间隙过大导致的预紧力流失。螺栓头部和杆部的过渡位置做了圆角过渡处理，避免应力集中导致的头部断裂问题，这一点在承受交变载荷的连接部位尤为重要，很多现场出现的螺栓断裂故障，根源就在于头杆过渡位置的应力集中没有处理好，长期受振动载荷后出现疲劳裂纹。配套的六角螺母厚度符合标准紧固件的尺寸规范，内螺纹和螺栓外螺纹的公差带做了适配选配，拧紧后螺纹啮合的牙数满足强度要求，不会出现螺纹滑牙的问题，螺母的承压面做了平整处理，和被连接件表面接触时能保证受力均匀，避免局部压应力过大损坏被连接件表面。

　　从外形尺寸与安装边界来看，这套螺栓的六角头部对边尺寸、头部厚度都符合通用紧固件的尺寸规范，设计装配结构时，只需要按照对应规格的标准紧固件安装尺寸预留操作空间即可：螺栓穿过被连接件的通孔直径要比螺栓公称直径大0.5到1毫米，预留足够的装配公差，避免孔位错位导致螺栓无法穿入；螺母侧和螺栓头侧的扳手操作空间要满足标准扳手的转动需求，不能在六角头周边布置过高的凸台结构，否则会导致扳手无法卡入头部，没法完成拧紧操作。安装时要注意控制预紧力的大小，针对不同材质的被连接件，预紧力要做对应调整：如果被连接件是铝合金、工程塑料这类强度较低的材质，过大的预紧力会导致被连接件表面被压溃，甚至出现螺栓被拉断的问题；如果是连接钢结构件，预紧力要达到标准要求，避免设备运行过程中螺纹副松脱。另外在有振动的工况下使用时，还可以配套弹簧垫圈、止动垫片这类防松元件，进一步提升连接的可靠性，当然这套螺栓螺母的螺纹本身的自锁性已经能满足常规静态工况的连接需求，只有在持续振动、冲击载荷的场景下才需要额外增加防松结构。

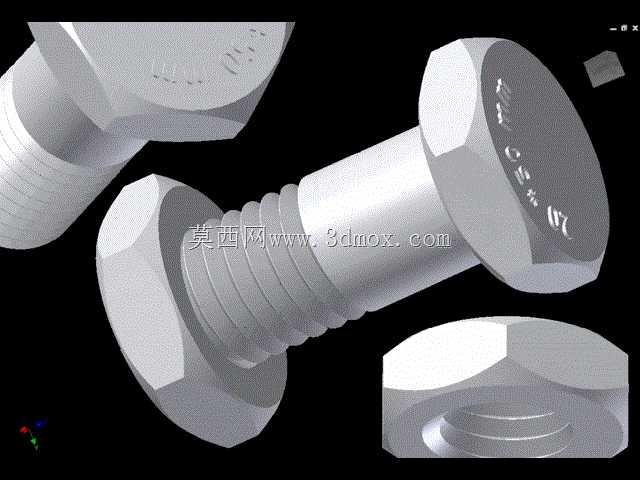

　　很多刚入行的结构设计人员在选用这类紧固件时，容易忽略安装边界的问题，比如在狭窄空间里布置螺栓时，没有预留扳手的操作空间，导致零件加工完成后没法完成装配，不得不临时修改结构，耽误项目进度。还有的设计人员在选型时只看螺栓的公称直径，忽略了螺纹长度和螺栓总长度的匹配，导致螺栓穿过被连接件后露出的螺纹长度不够，螺母没法完全啮合，留下连接安全隐患。这套模型的结构完全还原了标准六角头螺栓和螺母的外形细节，螺纹的牙型、头部的倒角、螺母的端面倒角都做了准确的还原，在做装配干涉检查、装配工艺模拟时，可以直接调用这套模型来验证结构设计的合理性，检查预留的安装空间是否足够，通孔尺寸是否匹配，避免设计阶段出现的装配干涉问题。在做设备的三维可视化展示、装配教程制作时，这类标准紧固件模型也能提升整体装配体的展示真实感，不需要再花费时间从零开始建模，能有效提升结构设计的工作效率。另外在做有限元受力分析时，也可以基于这套模型的结构，对螺纹连接部位的应力分布做仿真计算，验证不同预紧力下连接结构的强度是否满足设计要求，提前排查连接部位的强度风险。
