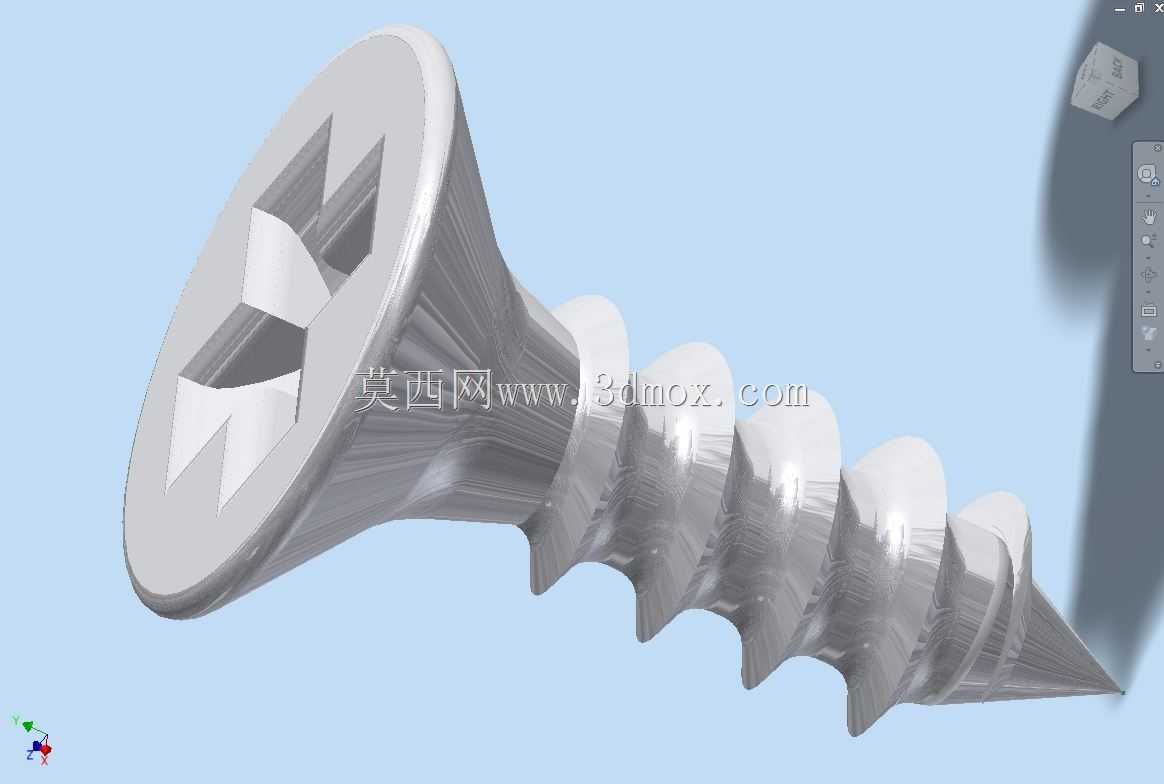

十字槽沉头自攻螺钉三维结构设计

　　在各类薄板结构连接、塑料件装配、木质构件紧固场景中，沉头自攻螺钉是应用频次极高的紧固件类型，其结构设计直接决定连接可靠性与装配后外观平整度。这款十字槽沉头自攻螺钉的头部采用90度锥角沉头结构，装配完成后头部可完全埋入工件预制的锥面沉孔内，不会在工件表面形成凸起，既能够避免突出的螺头剐蹭操作人员或其他装配部件，也能让装配面保持整洁平整，适配对外观平整度有要求的设备外罩、装饰面板、电器外壳等部位的连接需求。十字槽的槽型设计适配常规十字螺丝刀，槽口受力分布均匀，相比一字槽能够承受更大的拧紧扭矩，装配过程中不易出现滑牙、螺丝刀脱出的问题，同时槽口的对中性能更好，能够降低自动化装配工序中批头对位的难度，

　　适配手动装配与自动化拧入设备的双重使用需求。螺钉的螺纹部分采用自攻螺纹设计，牙型角经过优化，螺纹牙锋利度足够，在拧入预制的光孔时，能够直接在孔壁挤压出匹配的内螺纹，不需要预先攻丝，大幅减少装配工序的工作量，尤其适合0.5mm到3mm厚度的冷轧钢板、ABS/PP等硬质塑料件、密度板等木质构件的连接，在钣金机柜加工、小家电装配、家具五金固定、电子产品外壳组装等场景中都能稳定发挥连接作用。从设计细节来看，沉头头部的支撑面与锥面过渡处做了微小的圆角处理，避免拧紧时应力集中导致头部断裂，同时锥面的角度公差控制在±1度范围内，保证装配时头部锥面与工件沉孔能够完全贴合，不会出现装配倾斜、头部翘起的问题。螺纹部分从头部下方到钉尖位置，牙高逐渐过渡，

　　靠近钉尖的位置螺纹牙更薄更锋利，便于初始拧入时快速切入工件，靠近头部的位置螺纹牙型饱满，能够提供足够的连接咬合力，避免长期受载后出现滑牙脱出的问题。钉尖采用尖锐的锥形设计，拧入时能够快速定位，不需要额外预钻中心孔即可顺利攻入工件，减少装配时的定位工序。安装边界方面，使用该款螺钉时需要根据被连接件的总厚度选择对应长度规格，预制沉孔的大径需要比螺钉头部直径大0.2mm到0.3mm，沉孔深度需要略大于螺钉头部的高度，保证头部能够完全埋入；工件上的预制光孔直径需要根据被连接材质调整，连接钢板时光孔直径控制在螺纹大径的80%左右，连接塑料件时光孔直径可适当放大至螺纹大径的85%到90%，避免拧入时工件出现开裂、鼓包的问题。

　　拧紧扭矩需要根据材质匹配，连接薄钢板时扭矩不宜过大，避免螺纹滑牙或者头部沉孔处被压溃，连接硬质塑料时需要控制扭矩上限，防止塑料件应力开裂。在三维建模过程中，螺纹部分采用真实牙型扫描建模，还原螺纹的升角与牙型细节，沉头头部的槽口深度、锥面角度都按照通用紧固件的行业规范设定，能够直接用于装配干涉检查、装配工艺模拟，也可作为紧固件选型的三维参考样本，帮助结构设计人员在整机设计阶段提前验证螺钉的安装空间、沉孔尺寸匹配度，避免后期生产装配时出现螺钉长度不合适、沉孔深度不足导致头部突出、空间不足无法下螺丝刀等问题。
