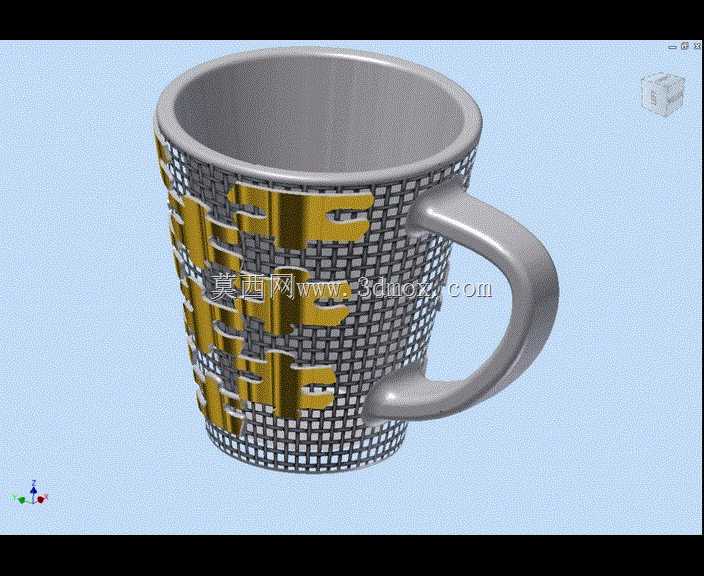

带金属装饰网格纹理带柄马克杯结构设计

　　日常接触的带柄饮水杯看似结构简单，实际在做三维结构设计时要兼顾握持手感、结构强度、外观装饰效果与成型工艺的多重要求，这款带金属装饰的网格纹理马克杯，在常规陶瓷或金属杯体的基础上做了外观结构的优化设计，首先从使用场景来看，这类杯具既可以作为日常办公、居家场景的饮水器具，也可作为文创周边、品牌定制的礼品类器具，适配咖啡、茶水等多种常温或热饮的盛装需求。从结构功能层面拆解，杯身主体采用上宽下窄的锥台造型，相比直筒杯型，锥台结构在堆叠收纳时更具优势，同时杯口做了卷边处理，接触唇部时的触感更顺滑，不会出现锐边割嘴的问题，日常倾倒饮品时卷边结构也能引导液流，减少洒漏的概率。杯身外侧的网格纹理并非单纯的装饰结构，

　　网格的凸起棱边实际可以增加杯身外壁的摩擦力，当手部沾有水渍或者佩戴薄手套握持杯身时，不易出现打滑脱手的情况，同时网格结构相当于在杯壁外侧增加了密集的加强筋，在同等壁厚的前提下，能大幅提升杯身的抗挤压、抗形变能力，日常放置时如果受到轻微磕碰，网格棱边会先承接冲击力，避免杯壁主体直接受力出现凹陷或者开裂。网格间隙内嵌的金色装饰块，采用分段式排布设计，每块装饰件都做了卡扣式的安装结构，不需要额外粘接剂就能固定在网格的预留槽位内，后期如果装饰件出现磨损或者需要更换不同配色的装饰件，不需要破坏杯体主体结构就能完成拆装，降低了后期维护的成本。杯柄部分采用符合人体工学的弧形设计，握持区域的截面做了椭圆化处理，相比圆形截面的杯柄，

　　椭圆截面更贴合手指弯曲时的贴合面，长时间握持盛装热饮的杯子时，手部的受力更均匀，不会出现局部压痕，杯柄与杯身的连接位置做了圆弧过渡的加厚处理，这个位置是杯具受力最集中的区域，日常端举杯子时所有的载荷都集中在杯柄与杯身的两个连接端点，加厚过渡结构可以分散应力，避免连接处出现断裂的问题，同时过渡圆弧没有卫生死角，日常清洗时抹布可以轻松擦拭到连接位置，不会残留污渍。从设计思路的层面来看，这款杯具没有采用复杂的异形结构，所有的外观特征都兼顾了实用功能，网格纹理的深度控制在1.2mm，既保证了防滑和加强的效果，又不会因为纹理过深导致清洗时残留茶渍、咖啡渍，装饰块的凸起高度比网格棱边低0.3mm，日常放置杯身时装饰块不会直接接触桌面，

　　避免长期摩擦导致装饰层磨损掉色。杯身的内壁做了光滑的圆弧过渡，杯底与侧壁的连接位置采用大圆角设计，没有直角缝隙，冲泡饮品时搅拌的过程中不会出现粉料堆积在角落的问题，清洗时也能快速冲净内壁残留的液体。从安装与适配的边界来看，这款杯具的底部直径控制在72mm，杯口直径88mm，整体高度105mm，杯柄向外延伸的最大距离为38mm，这个尺寸可以适配绝大多数常规尺寸的杯垫、车载杯架以及桌面杯槽，不会出现尺寸过大放不进常规杯位的问题，杯底做了1mm深度的内凹设计，放置在光滑桌面时可以形成一定的负压吸附效果，轻微触碰桌面时杯子不会轻易滑动倾倒，同时内凹结构可以避免杯底直接与桌面摩擦，长期使用也不会在桌面留下划痕。在结构建模的过程中，所有的壁厚都做了均匀化处理，杯身主体壁厚保持在2.5mm，杯柄的壁厚从与杯身连接位置的3mm逐步过渡到握持区域的2.5mm，保证注塑或者陶瓷注浆成型时不会出现壁厚不均导致的缩痕、变形问题，网格结构的棱边都做了0.2mm的圆角处理，不会出现锐边划伤手部的问题，装饰块的安装槽位做了0.1mm的安装间隙，保证装饰件可以轻松卡入的同时不会出现松动晃动的情况。
