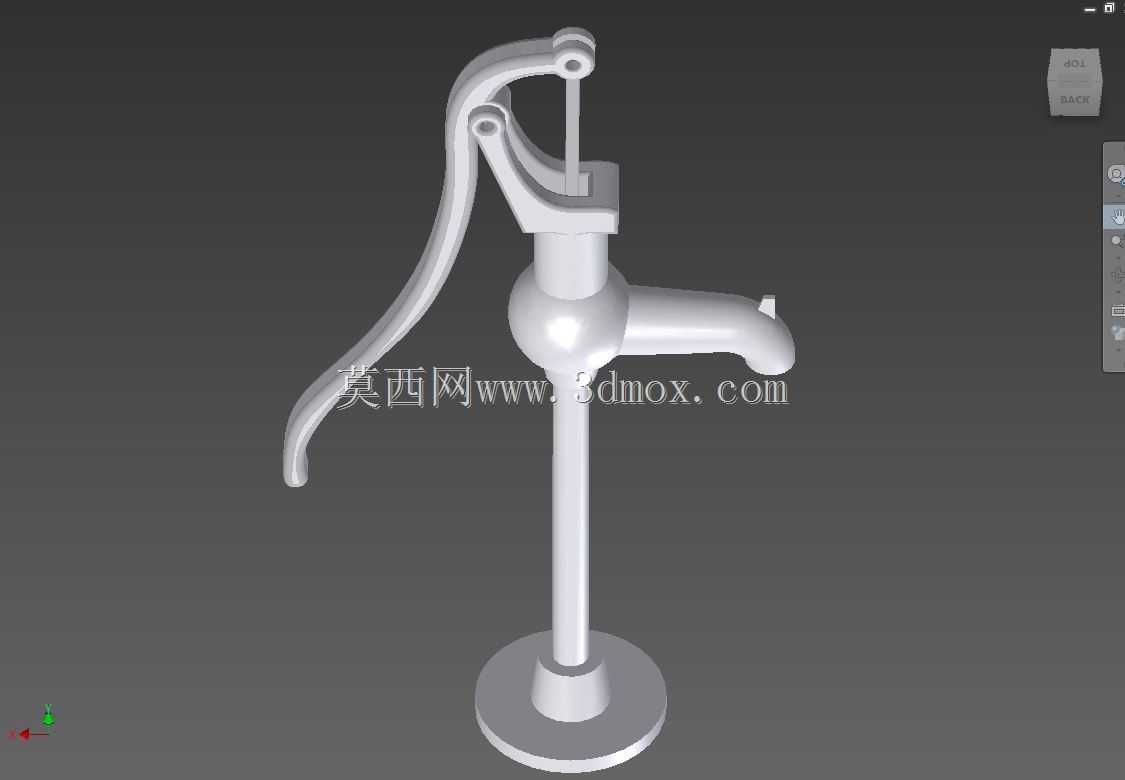

手动压杆式老式抽水装置结构设计

　　这款手动压杆式汲水装置，多应用在无集中供水管网覆盖的乡村散户取水、户外临时作业点供水、应急备用水源取用场景，依靠人力驱动即可完成地下水或低位储水的提升输送，不需要外接电力或其他动力源，在供电不稳定区域、野外勘探临时驻点、庭院零散取水场景下的适配性极强。从结构功能逻辑来看，整套装置依靠杠杆原理实现动力输入，长压杆的支点设置在泵体上部的铰接座位置，操作人员上下扳动压杆时，会带动泵腔内部的活塞组件做往复直线运动，通过泵腔内部的单向阀组配合，在活塞上行时形成泵腔负压，将低位水源通过进水管路吸入腔室，活塞下行时腔室内部压力升高，推开出水端的单向阀，将腔室内的水体通过出水嘴压出，连续扳动压杆即可实现持续出水，整套动作的力臂经过匹配设计，

　　成年人正常施力即可完成取水操作，不需要过大的操作力。设计过程中首先要确定的是安装边界条件，装置底部设置圆形安装法兰盘，法兰盘上预留均匀分布的安装孔位，可直接固定在水泥井台、预制储水罐顶面或者木质取水平台上，安装时需要保证进水管路垂直伸入水位线以下，且管路连接处做密封处理，避免漏气导致负压不足无法抽水。整体外形采用立式长轴结构，垂直安装后占用的水平投影面积很小，不会在井台周边占用过多操作空间，出水嘴采用水平侧向伸出的设计，伸出长度经过匹配，可直接在出水嘴下方放置水桶等盛水容器，接水时不会出现水体洒落至泵体或安装台面上的问题。泵体主体的球形过渡腔室是结构设计的关键，这个腔室既要容纳活塞的往复运动行程，还要兼顾进出水流道的平滑过渡，

　　避免水流在腔室内形成过大的局部阻力，同时球形结构的承压能力更强，在反复的正负压力交替作用下，不会出现结构应力集中导致的壳体开裂问题，长期使用的结构可靠性更高。压杆与活塞的连接部位采用铰接式结构，可自动补偿压杆摆动过程中的角度偏移，避免活塞杆受到侧向弯矩导致的密封件偏磨，有效延长内部密封组件的使用寿命。所有运动铰接位置都预留了润滑脂加注空间，日常维护时只需要定期在铰接点加注少量润滑脂，即可保证操作手感顺畅，不会出现卡滞、异响问题。内部的单向阀组采用软密封配合金属阀座的结构，密封可靠性高，即使水体中含有少量泥沙杂质，也能保证阀板闭合严密，不会出现回流导致的压水失效问题，同时阀组采用快拆式结构设计，

　　不需要完全拆解泵体即可完成阀片的更换或杂质清理，后期维护的操作门槛很低。安装时需要注意，泵体的垂直高度要匹配井台到常水位的距离，保证活塞下行到最低位置时，进水管路内的水体能够顺利进入泵腔，首次使用前需要从出水嘴位置注入少量引水，完成泵腔的初始排气，之后即可正常压水使用，后续使用只要进水管路末端始终浸没在水位线以下，就不需要重复加注引水。整套装置的外露金属部件都做了圆弧过渡处理，没有尖锐的棱角凸起，操作人员在扳动压杆接水的过程中，不会被结构边角磕碰划伤，操作安全性有足够保障。
