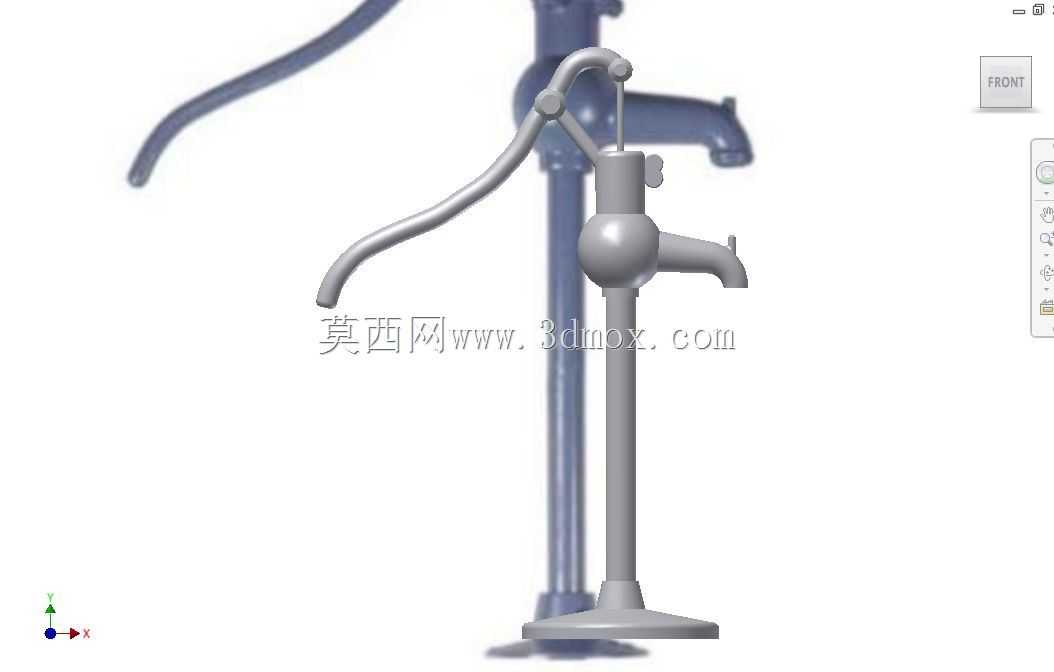

手动压水式轴泵结构三维建模

　　这类手动压水轴泵多应用在无集中供水管网覆盖的乡村散户取水、户外临时作业点位供水、应急救灾场景的浅表地下水提取场景，不需要外接电力或者燃油动力，依靠人力操作即可完成取水作业，在零散供水、临时供水场景下的适配性极强，完全脱离动力源依赖的特性，让它在供电保障不足的区域、野外作业营地都能稳定发挥作用。从实际使用逻辑来看，该泵的核心功能是通过人力驱动压杆形成泵腔内部的负压差，将低位水源顺着立式泵管提升至出水口位置，操作时只需要往复扳动摇臂，就能持续输出水流，操作门槛极低，不需要专业人员进行操作培训，日常维护也仅需要定期检查密封件的磨损情况即可，运维成本极低。从结构设计的角度拆解，整个模型还原了手动轴泵的完整装配逻辑：

　　底部的圆盘式安装底座是整个设备的承载基础，设计时预留了地脚安装的孔位边界，安装时可以通过膨胀螺栓直接固定在水泥井台或者硬质平台上，保证摇臂施力时整个泵体不会出现侧翻或者偏移；立式长泵管既是水流提升的通道，也是整个泵体的支撑主结构，泵管的长度匹配常规浅表水井的取水深度，下端连接进水止回结构，保证压水过程中不会出现水流回流泄压的问题；上部的球形泵腔是核心的压力转换腔体，内部集成了活塞与密封组件，摇臂通过铰接结构连接活塞连杆，将人手施加在摇臂上的摆动力转化为活塞的上下往复直线运动，配合上下两组止回阀的交替开合，持续形成泵腔内外的压力差，把水源持续抽吸上来；侧置的出水嘴做了向下倾斜的角度设计，出水时水流自然向下导流，方便用户接水，

　　不会出现水流顺着泵体外壁流淌的问题；加长的弧形摇臂做了符合人体工学的弧度设计，操作时人手握持的位置力臂更长，同等取水流量下需要施加的操作力更小，长时间操作也不容易产生疲劳感。建模过程中严格还原了各部件的装配干涉关系：摇臂与泵体的铰接位置预留了足够的转动间隙，模拟实际装配时销轴的安装空间，不会出现转动卡滞的干涉问题；活塞在泵腔内部的行程范围完全匹配摇臂的摆动角度，保证活塞运动到上下止点时都不会与泵腔端盖发生碰撞；底座的安装孔位尺寸匹配常规的安装固定标准，用户在做场景适配时可以直接调取安装边界尺寸做井台的配套设计，不需要二次测量调整。从外形尺寸的边界来看，整个泵体的立式高度适配成年人站立操作的舒适高度，操作摇臂时不需要过度弯腰或者抬臂，

　　出水口的高度刚好适配日常水桶的放置高度，接水时不需要额外垫高容器；摇臂的最大摆动范围做了限位设计，操作时不会因为摆幅过大导致活塞脱出泵腔，也避免了摇臂摆动时磕碰周边的物体。这类手动泵的结构设计逻辑完全围绕无动力场景下的可靠取水展开，没有多余的冗余结构，所有部件的造型都服务于功能实现：金属质感的泵体结构对应实际产品的铸铁或者镀锌钢材材质，密封位置的结构细节都做了还原，方便结构设计人员参考这类手动泵的连杆传动、负压密封、止回结构的设计逻辑，也可以直接用于乡村场景、户外营地场景的三维可视化装配，在做相关供水设备的选型参考、结构改进时，这个模型可以直接提供完整的装配尺寸参考与结构逻辑参照，不需要从零开始测绘手动泵的结构，能够大幅缩短相关产品的设计迭代周期。
