多通汇流异型管路焊接过渡接头结构

　　在流体输送管网的现场布设与成套设备内部流道搭建场景中，多管路汇交位置的过渡连接件一直是管路施工与设备装配里的核心部件，常规的等径三通、四通接头仅能应对正交、等径的管路对接需求，一旦遇到多根不同管径、不同空间走向的管路需要在同一节点汇流，或是管路需要在狭窄安装空间内完成变向、分流合流的工况，标准接头往往无法适配，强行通过多段标准接头拼接不仅会增加流道阻力，还会多出多处焊接密封点位，提升后期泄漏风险。本次呈现的异型多通管路接头，正是针对这类非标准汇流场景设计的一体化过渡结构，整体采用一体成型的流线型流道设计，完全规避了多段接头拼接带来的流道折角问题。从结构设计逻辑来看，该接头的主体流道采用平滑曲面过渡，

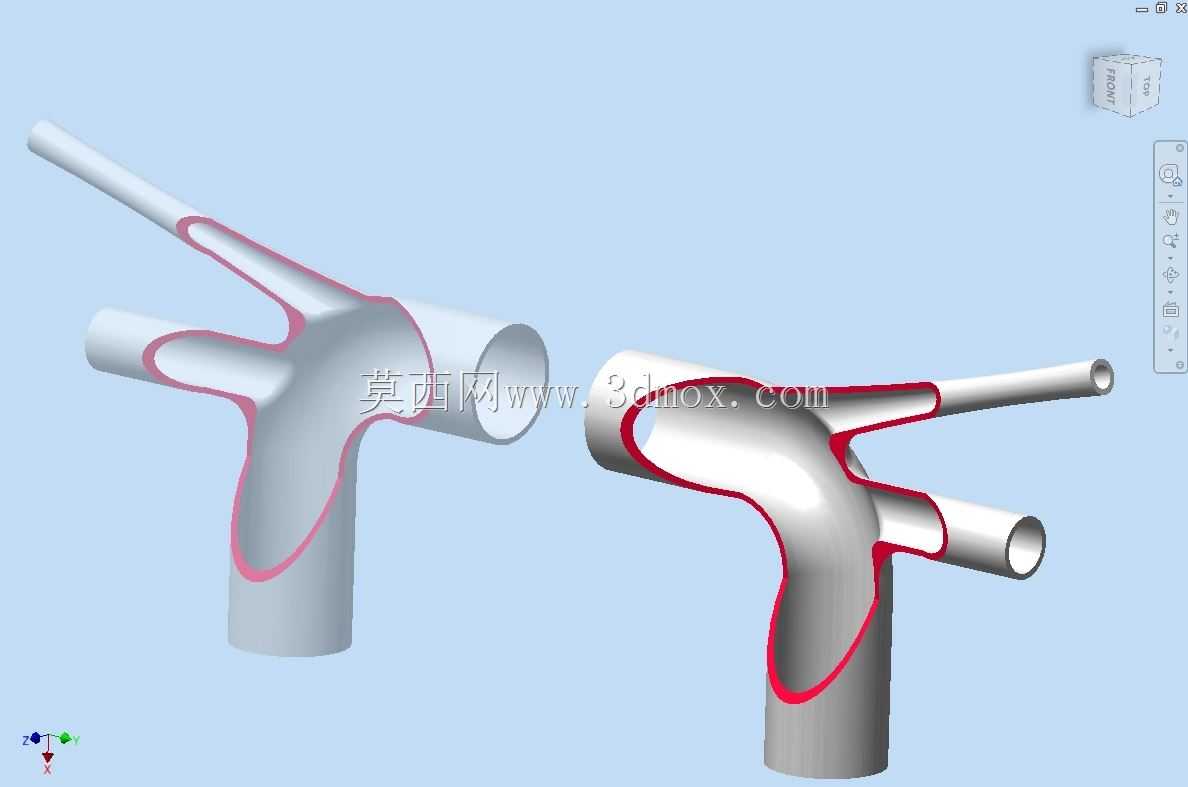

　　每一个支管与主管的衔接位置都做了大圆角顺滑处理，红色标注的区域正是焊接坡口的加工位置，所有对接端口都预留了标准焊接坡口，能够直接与对应外径的金属管路完成对接焊，不需要额外加工过渡坡口。不同支管的管径存在明确差异，分别对应不同流量的支路管路接入需求，其中两个支管的走向呈非正交的空间斜向布置，适配安装空间内管路无法垂直布设的特殊工况，避免管路布设时出现额外的弯折段。从安装边界来看，该接头的整体外轮廓没有突出的安装耳、法兰盘等结构，所有支管的轴线都经过主体汇流腔的中心区域，安装时仅需要保证各对接管路的轴线与对应支管轴线重合即可，不需要额外预留螺栓紧固的操作空间，能够在狭窄的设备腔体内完成装配，尤其适合液压泵站内部油路汇交、

　　化工实验装置小型流道搭建、医疗流体设备管路布设这类安装空间局促、对接管路走向复杂的场景。流道设计上，所有支路与主腔的衔接位置都做了等通径平滑过渡，没有出现流道突然缩径或者扩径的结构，能够最大程度降低流体在汇流节点处的紊流现象，减少流体压力损失，同时避免介质中的固体杂质在折角位置沉积堵塞。接头的壁厚设计充分考虑了焊接工艺需求，对接端口位置的壁厚与对接管路的壁厚保持一致，主体汇流腔位置适当增加壁厚，提升整体结构强度，能够承受常规流体输送工况下的管路内压，同时抵消焊接过程中产生的热应力，避免焊接后出现结构变形。在实际装配过程中，该一体化接头能够替代原本需要3到4个标准接头加2段弯管拼接的汇流节点，

　　将原本5到6个焊接密封点位减少到与支管数量一致的对接焊点位，大幅降低管路节点的泄漏概率，同时减少装配时的对位工作量，施工人员只需要一次对位固定接头主体，就可以依次完成各支路管路的焊接，不需要反复调整多段接头的相对角度。针对不同的使用场景，该结构的设计逻辑可以灵活调整，比如用于高压液压工况时，可以适当增加主体壁厚，将焊接坡口调整为适合高压管路的U型坡口；用于腐蚀性流体输送时，可以在流道内壁做平滑抛光处理，减少介质残留；用于大流量给排水工况时，可以放大过渡圆角的半径，进一步降低流阻。这类异型一体化管路接头的建模过程，核心在于各支管轴线的空间角度定位与汇流曲面的顺滑拼接，需要先根据现场安装空间的边界尺寸确定各支管的空间走向与管径参数，再通过曲面放样完成主体汇流腔的构建，保证所有流道内壁的曲率连续，避免出现曲面折痕，最后在各对接端口加工出符合焊接标准的坡口结构，同时校验整体结构的壁厚均匀性，避免出现局部壁厚过薄的强度薄弱点。
