可伸缩绘图联动操作手柄结构设计

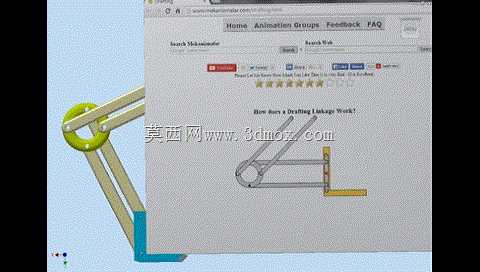

　　这款伸缩操作手柄主要适配桌面绘图、小型工装定位等需要手动调整作业范围的场景，在老式机械绘图台、小型手动定位工装、可调式检测支架上都能见到这类结构的应用，核心作用是通过连杆的伸缩联动，让操作人员在固定站位就能覆盖更大的操作半径，不用频繁挪动身体或者调整工件位置，能有效降低长时间手动操作的疲劳感。从结构逻辑来看，这套手柄采用的是平行四边形连杆的衍生设计，基础铰接点做了衬套减磨处理，避免反复伸缩转动后出现铰接间隙过大的问题，握持端的环形结构做了圆弧过渡，没有尖锐棱角，长时间握持施力也不会出现硌手的情况。设计时首先考虑的是操作力的传导路径，所有铰接销轴都采用同轴度公差控制在0.02mm以内的配合精度，避免连杆伸缩过程中出现卡滞或者旷量，

　　伸缩段的连杆采用等长配对设计，保证伸缩过程中握持端始终保持水平姿态，不会随着伸展长度变化出现角度偏转，影响操作精度。安装边界方面，这套手柄的固定端采用侧装式连接座，连接座上预留两个标准螺栓安装孔，孔距适配常见的工装台侧边型材安装槽，不需要额外做转接件就能直接固定，整体收拢状态下的外伸长度控制在120mm以内，完全伸展后操作半径可以达到380mm，能覆盖常规A0绘图板近三分之二的操作区域，不需要调整座椅位置就能完成大部分区域的绘图定位操作。实际使用过程中，这套手柄的联动逻辑是通过中间的铰接连杆实现力的同步传递，当操作人员握持环形端向外拉伸时，两组平行连杆同步绕固定端铰接点转动，伸展过程中每一段连杆的受力都均匀分摊到四个铰接点上，

　　不会出现单段连杆受力过载的情况，收回时依靠连杆自身的重力配合轻微的推送力就能自动复位到收拢状态，不需要额外加装复位弹簧，减少了易损件的数量，后期维护只需要定期在铰接点加注少量润滑脂就能保证长期顺畅运行。在结构细节处理上，所有连杆的棱边都做了R2的倒圆角处理，避免操作过程中剐蹭操作人员的衣物或者皮肤，固定端的连接座和连杆接触的位置做了限位凸台，当手柄完全收拢时，凸台会抵住最内侧的连杆，避免收拢过度导致连杆之间出现碰撞异响，同时也能限制收拢状态下的最小外伸尺寸，保证握持端和安装基面之间留有足够的握持间隙，不会出现手指被夹在手柄和安装面之间的情况。针对不同的安装场景，这套手柄的固定端连接座还预留了角度调整空间，

　　安装时可以根据实际操作的高度需求，在0到15度的范围内调整固定座的安装倾角，让握持端的初始高度更符合操作人员的手肘自然弯曲角度，进一步降低长时间操作的肌肉负荷。从建模逻辑来看，所有零件都采用参数化建模方式，连杆的长度、铰接点的间距、握持环的直径都可以根据实际使用需求快速调整参数生成适配不同工况的版本，比如适配小型检测工装的版本可以缩短连杆长度，让整体结构更紧凑，适配大型绘图台的版本则可以加长连杆尺寸，扩大操作覆盖范围，不需要重新搭建整体结构逻辑，只需要修改对应参数就能完成变型设计。
