带镂空装饰盘的下落冲击测试机构

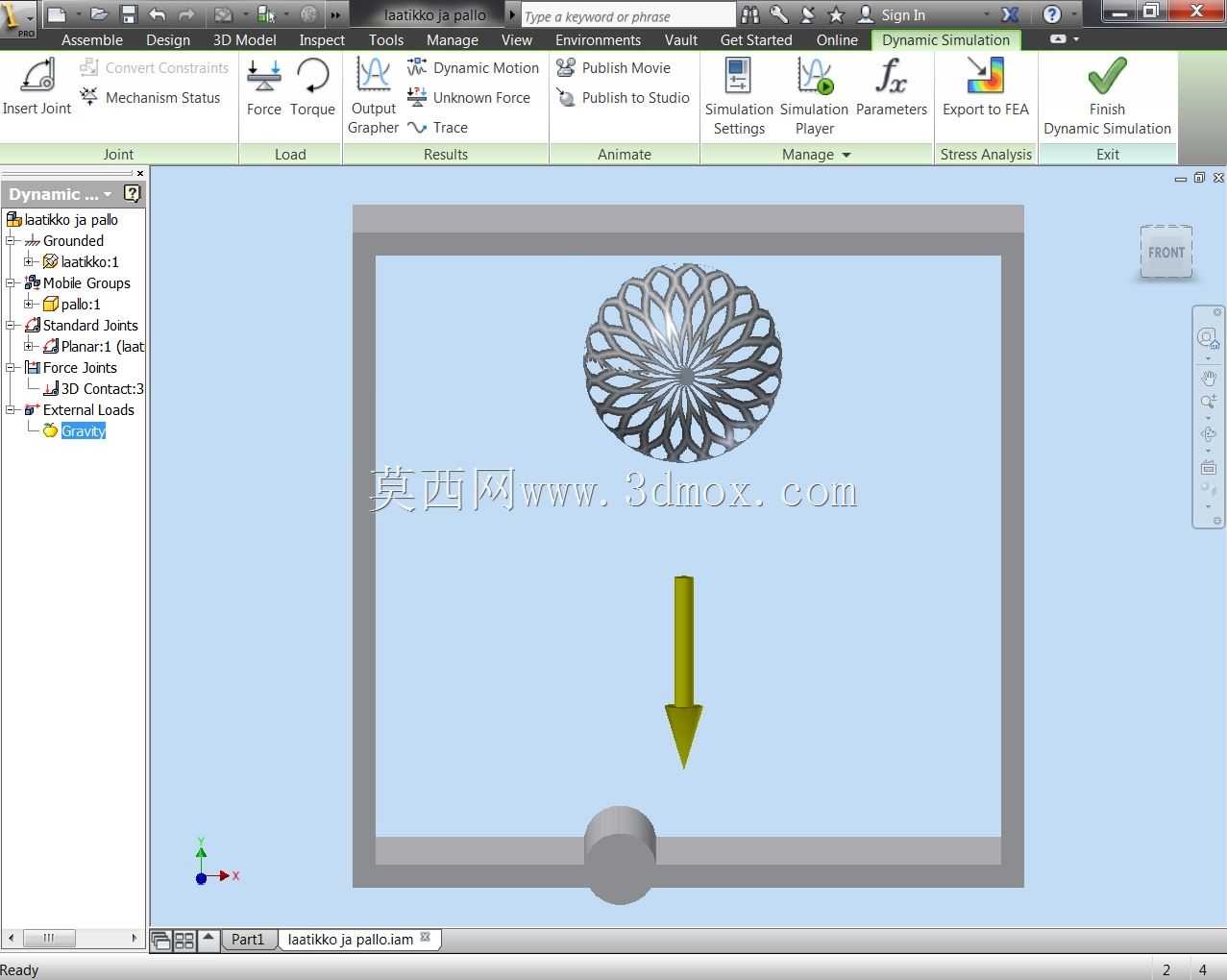

　　这套结构的核心是针对薄型镂空装饰件做抗冲击性能验证的测试工装，日常多在装饰建材、工艺饰品的品控环节使用，用来模拟硬质物件从固定高度坠落后，对镂空类装饰构件造成的形变、破损影响，给产品的结构强度优化、材料选型提供实测数据支撑。整个机构的承载主体是矩形围合式框架，框架采用等截面型材拼接而成，内侧预留的安装净空刚好适配直径300mm以内的圆形装饰件测试需求，框架底部设置了可滑动的定位基座，基座上开有通用安装孔位，既可以固定不同厚度的待测试装饰样件，也能根据测试点位调整样件的水平位置，不需要反复拆装框架主体。下落导向部分没有采用复杂的导轨结构，而是用可视化的导向标识配合垂直校准基准，测试时将标准配重冲击块提升至设定高度后沿垂直方向释放，

　　冲击块的下落路径正对待测装饰件的中心区域，框架侧边预留的刻度标识可以直接读取下落高度，不需要额外搭配量具测量，能减少测试前的准备耗时。设计时特意将框架的上沿做了加宽处理，除了可以临时放置待测试的样件、配重块之外，还能在需要拓展测试项目时，加装角度调节组件，实现倾斜角度下的冲击测试，不需要重新制作整套工装。镂空装饰件的定位采用边缘压接的固定方式，压块的接触位置做了软质垫层，避免装夹过程中对装饰件的镂空边缘造成预损伤，影响最终测试结果的准确性。框架底部的滑动基座行程覆盖整个框架的内部宽度，既可以测试装饰件中心位置的抗冲击性能，也能移动基座测试装饰件边缘、镂空筋条位置的抗冲击能力，覆盖这类装饰件实际使用中可能受到冲击的所有典型点位。

　　从结构建模的细节来看，所有拼接位置的连接特征都做了工程化处理，型材的拼接处预留了标准紧固件的安装空间，没有出现干涉问题，滑动基座和框架底部的配合面做了间隙预留，保证滑动顺畅的同时不会出现横向窜动，避免冲击块下落时因为基座偏移出现落点偏差。这套结构没有集成复杂的动力组件，整体依靠重力实现冲击加载，结构可靠性高，日常维护只需要定期检查滑动基座的配合间隙、框架连接位置的紧固件松紧度即可，不需要复杂的校准流程，很适合车间品检环节的批量快速测试使用。在实际使用场景中，这类工装除了测试金属材质的镂空装饰盘，也可以通过更换压块、调整配重，测试亚克力、树脂材质的同类装饰构件，只需要根据待测件的材料强度调整冲击块的重量、下落高度即可，

　　框架本身的承载冗余足够覆盖常规装饰件测试的载荷需求，不会因为冲击载荷出现框架形变的问题。建模过程中对镂空装饰件的特征做了还原，花瓣状的镂空筋条厚度均匀，和实际量产的装饰件结构一致，保证测试时的受力状态和实际使用场景匹配，不会因为模型简化导致测试结果和实际情况出现偏差。
