矿用轨道采石运输作业车结构设计

　　井下采石作业的散料转运环节，一直是矿山采掘流程里衔接采掘面与中转料场的核心节点，轨道式采石运输车的结构合理性，直接决定了窄轨隧道工况下的物料转运效率与作业安全性。不同于地面通用运输车辆，这类作业车的运行边界完全受限于井下巷道的铺装条件：常规采石作业的巷道轨距多采用600mm窄轨标准，轨道铺设面的碎石道砟层厚度控制在150-200mm区间，巷道侧壁的有效通行净宽需在车体单侧预留不小于300mm的安全间隙，这就要求车体的整体宽度必须严格控制在1200mm以内，避免运行过程中与巷道支护结构、侧壁凸起岩石发生刮碰。从结构设计逻辑来看，这类轨道采石车的承载框架采用槽型钢焊接成型，主纵梁沿轨道延伸方向布置，横梁采用等间距排布的连接结构，料斗部分采用前低后高的倾斜式底板设计，倾斜角度控制在30度，刚好满足碎石物料的静态安息角要求，既可以保证满载状态下碎石不会在运输过程中从前端洒落，也能在卸料环节依靠物料自重完成快速卸出，不需要额外配置复杂的倾翻驱动结构，大幅降低井下设备的故障点。行走轮组采用铸钢轮芯搭配耐磨轮缘的结构，轮缘的凸起高度控制在25mm，刚好卡合在钢轨的内侧工作面，既能承受满载状态下的垂直载荷，也能在轨道存在小幅度铺设偏差时提供足够的导向限位，避免运行过程中出现脱轨风险。轮组与车架的连接采用带缓冲间隙的销轴结构，能够抵消轨道接缝处的竖向冲击，减少焊接车架在长期交变载荷下出现的焊缝疲劳开裂问题。实际作业场景中，

　　这类采石车的运行区间多为从采掘面的碎石收集点到井下中转料仓，单趟运输距离通常在500m以内，运行速度控制在1.5m/s以内，不需要配置独立的动力单元，通常采用绞车牵引或者电机车编组牵引的方式作业，因此车架前端设计有标准的牵引销连接座，连接座的位置与轨面高度保持在320mm的标准高度，能够与矿山通用的牵引挂钩实现快速匹配，不需要额外制作过渡连接配件。料斗的有效容积按照常规碎石密度1.6t/m³计算，单车载重控制在2t以内，既匹配窄轨轨道的承载能力，也适配井下采掘面的出渣效率，不会出现车等料或者料等车的产能匹配问题。在细节结构处理上，车架的所有焊接棱边都做了圆弧倒角处理，避免井下作业人员在狭窄巷道内通行时被尖锐棱角磕碰，

　　轮组的转动部位预留了润滑脂注油通道，注油嘴的位置朝向车体外侧，作业人员不需要探入车体底部就可以完成日常润滑维护，适配井下光线不足、操作空间狭窄的维护条件。车体的整体高度控制在800mm以内，料斗上沿距离轨面的高度不超过750mm，方便采掘面作业人员直接用铁锹将爆破后的碎石装入料斗，不需要额外抬高作业手臂，降低人工装料的劳动强度。考虑到井下巷道存在一定的坡度，常规运输巷道的坡度不超过千分之五，车架的牵引连接座处设计有防脱插销结构，插销采用带弹簧复位的锁止结构，即使在牵引过程中出现颠簸晃动，插销也不会自行脱出，避免跑车事故的发生。轮组的轴承采用密封式深沟球轴承，能够阻挡井下的粉尘、碎石碎屑进入轴承内部，延长轴承的维护周期，

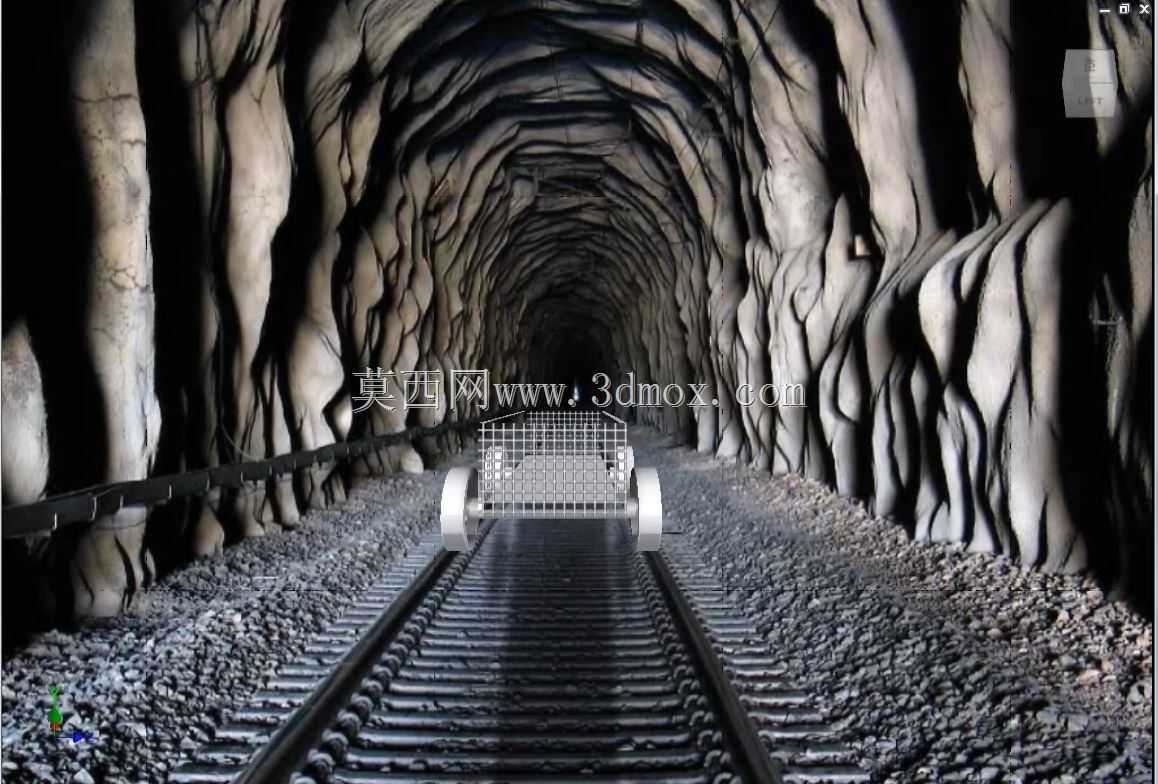

　　减少井下设备的停机维护时间。从建模的结构还原角度来看，这类设备的建模不需要过度追求复杂的曲面结构，重点需要还原各部件的装配关系与安装尺寸边界：比如轮缘与钢轨的配合间隙、牵引销的同轴度、料斗底板的倾斜角度、车架各型材的截面尺寸，这些参数直接决定了模型后续用于结构校验、作业模拟时的参考价值。在井下作业的模拟场景中，这类采石车的编组数量通常根据牵引设备的牵引力确定，单台10t牵引力的井下电机车可以牵引5台满载的采石车，完成采掘面的连续出渣作业，整个运输流程不需要频繁拆解编组，只有在卸料点才需要逐台完成卸车操作。料斗的后侧设计有可开启的挡料板，挡料板采用插销式固定结构，卸车时只需要拔出两侧的固定插销，挡料板就可以在物料的推力下自动打开，碎石顺着倾斜的底板直接滑入中转料仓，卸车完成后将挡料板复位插好插销即可返回装料点，整个操作过程不需要借助额外工具，单人即可完成操作。车架的底部距离轨面的净空高度控制在120mm以上，避免轨道面散落的碎石在车辆运行时被卡入车架底部与道砟之间，造成运行阻力增大甚至卡轨的问题。所有外露的金属结构表面都预留了防锈涂装的厚度空间，建模时按照实际涂装工艺要求，在金属基材表面预留0.1mm的涂层厚度，保证尺寸还原的准确性。
