带橡胶衬里矿用水力旋流器结构设计

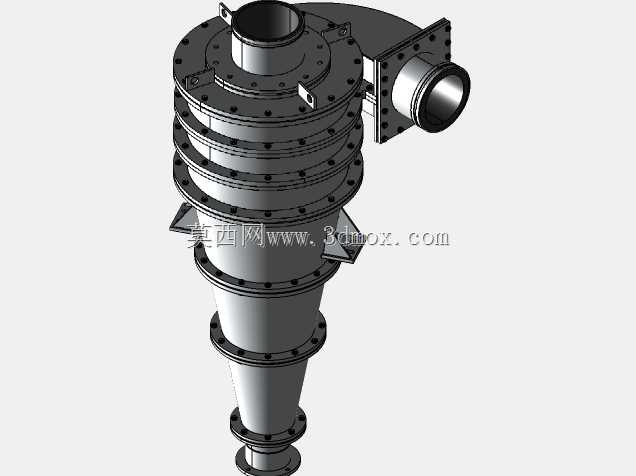

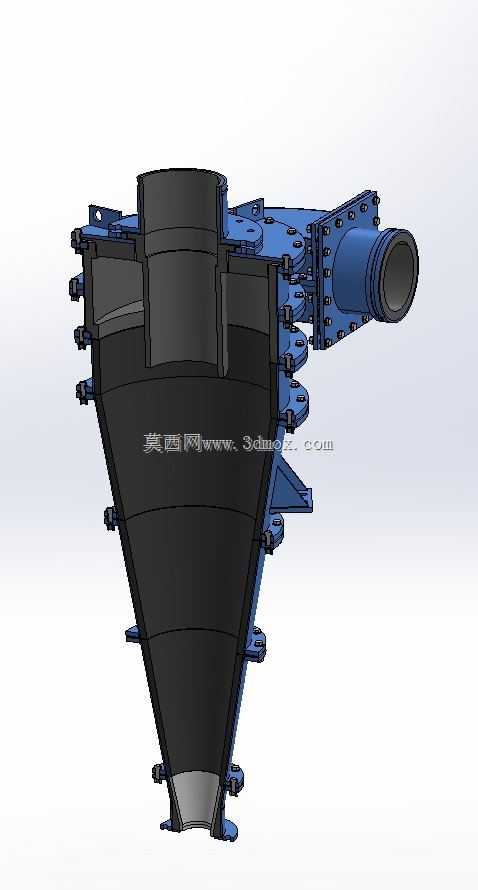

　　在黑色金属矿山、有色金属选矿厂的磨矿分级回路里，水力旋流器是承担矿浆粒度分级、脱泥脱水作业的核心设备，这款带橡胶衬里的旋流器结构，正是针对高磨蚀性矿浆工况做的针对性设计。不同于普通无衬里的旋流器结构，该设计在所有与矿浆接触的内壁面都预留了橡胶衬里的安装空间，通过法兰分段压紧的方式固定衬里，避免高速流动的矿浆直接冲刷金属壳体，大幅延长设备在强磨蚀工况下的服役周期，减少现场停机更换壳体的频次。从结构布局来看，设备采用立式柱锥组合的主体结构，顶部中心为溢流出口，侧部切线方向设置进料接口，底部为沉砂排出口，这种经典的流道布局可以让进入旋流器的矿浆在内部形成稳定的离心力场，利用不同粒度、密度矿物的沉降速度差异，

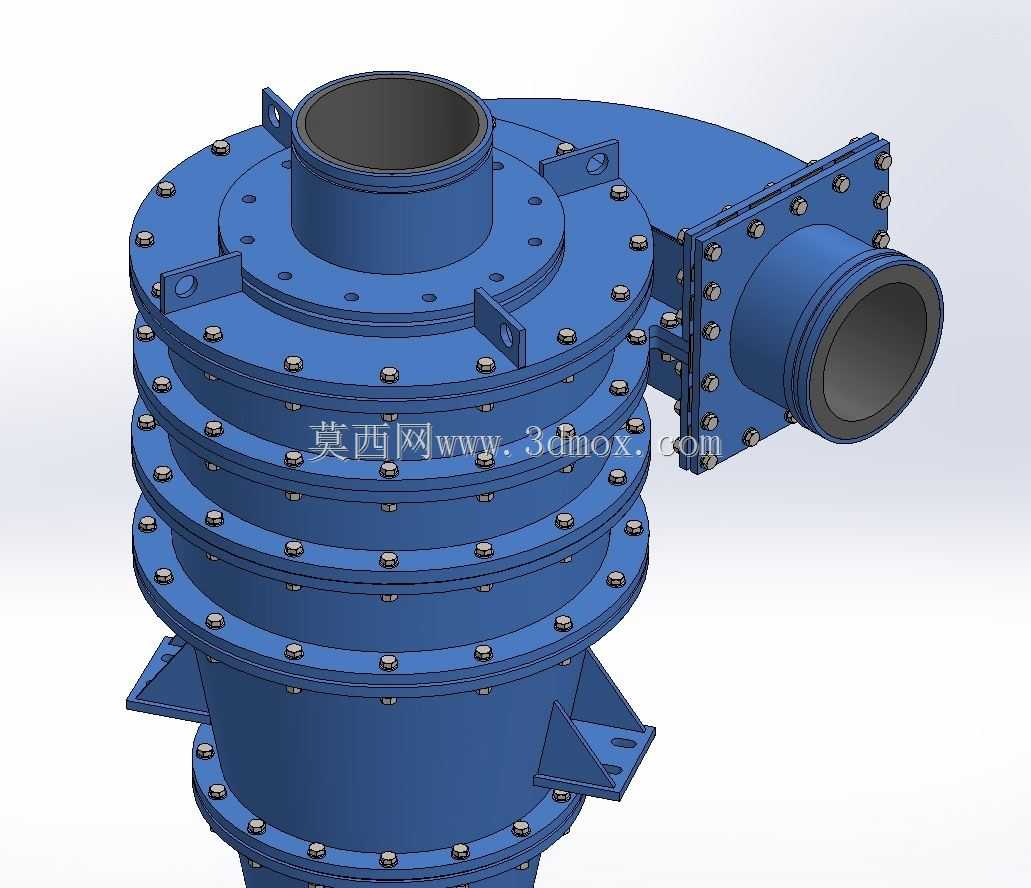

　　实现粗重颗粒向壁面运动最终从沉砂口排出，细轻颗粒随内旋流从溢流口流出，完成粒度分级或者重选分离作业。设计过程中，主体壳体采用多段法兰拼接的结构，每一段法兰之间通过均匀分布的螺栓紧固件连接，既方便内部橡胶衬里的安装与更换，也能根据不同的处理量、分级粒度需求，灵活调整柱段的高度，适配不同的工况参数。侧部的进料管采用方形法兰连接结构，法兰面预留了足够的螺栓孔位，保证进料管路连接的密封性，避免带压矿浆出现泄漏；进料管与柱段主体采用切线接入的方式，尽可能减少进料处的流道突变，降低局部紊流对内部离心流场的干扰，保证分级效率的稳定性。顶部的溢流管采用插入式结构，插入深度可以根据实际工况做微调，通过改变溢流管的插入深度，能够调整分离粒度的区间，

　　适配不同磨矿流程的分级要求。设备底部设置了三个周向均匀分布的安装支脚，支脚采用带螺栓孔的焊接结构，安装时可以通过螺栓将设备固定在钢结构支架或者混凝土基础上，支脚的位置经过重心校核，保证设备满负荷运行时的稳定性，避免运行过程中出现振动偏移。在安装边界方面，设备主体的最大外径为法兰外圆尺寸，安装时需要在侧部进料口、顶部溢流口、底部沉砂口位置预留足够的管路操作空间，法兰周边要预留扳手操作的空间，方便后期检修时拆卸螺栓更换衬里；设备整体的垂直安装高度需要结合上下游管路的落差设计，保证沉砂能够顺利排出，避免排料口出现堆料堵塞的问题。不同于聚氨酯衬里或者陶瓷衬里的旋流器，橡胶衬里的结构更适合处理粒度偏粗、磨蚀性强但冲击载荷不大的矿浆，

　　橡胶的弹性可以缓冲矿浆颗粒的冲刷，同时衬里的更换成本更低，适合中小型选矿厂的技改或者新建项目选用。在流道设计上，柱段与锥段的过渡位置做了圆弧过渡处理，避免出现直角台阶造成的局部磨损，同时减少流道内的涡流损耗，降低进料压力的损失，让设备在较低的进料压力下也能形成稳定的离心力场，减少配套给料泵的能耗。所有法兰的密封面都设计了凸台结构，安装时配合橡胶密封垫，可以承受0.1-0.3MPa的工作压力，满足大多数选矿厂磨矿回路的压力要求。设备顶部还设置了多个吊耳结构，方便现场安装时的吊装作业，吊耳的位置经过受力计算，能够承受整机满水状态下的重量，保证吊装过程的安全。
