四爪联动扭打夹持执行机构结构设计

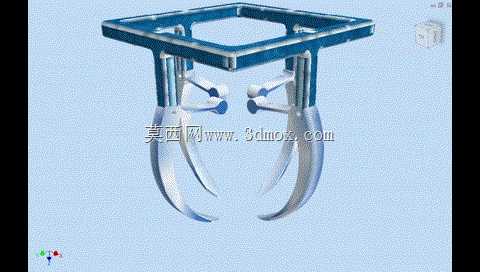

　　这套四爪联动扭打夹持执行机构，主要适配自动化生产线中需要同步完成夹持、扭转动作的作业工位，常见于瓶装饮品旋盖、线束端子扭接、薄壁管件端口旋压成型这类需要对称施力扭转的工序场景。区别于常规两爪夹爪仅能完成径向开合的动作逻辑，该机构通过顶部方形安装基座作为承载基体，将四组夹爪组件沿基座中心呈90°圆周对称布置，能够在夹持作业时对工件形成周向均匀的包覆力，避免两爪夹持易出现的工件偏斜、局部应力集中导致的薄壁件变形问题。

　　从结构设计逻辑来看，顶部方形安装框架采用中空式结构设计，一方面能够降低整体机构的自重，减少末端执行器对机械臂负载余量的占用，另一方面中空区域可预留气路、电路走线空间，避免外接管线随夹爪动作出现拖拽、缠绕的问题。四组夹爪臂通过铰接副与安装基座连接，每一组夹爪臂都配置了独立的联动拨杆，相邻夹爪的拨杆通过铰接销轴形成联动约束，当驱动源输入直线或旋转动力时，四组夹爪能够同步完成向内收拢夹持、向外张开松脱的动作，同时在夹爪收拢到设定夹持行程后，整体夹爪组件可沿中心轴线同步产生回转动作，完成扭转作业的动作输出。

　　夹爪的工作端采用弧形仿生指面设计，指面弧度根据常见被夹持工件的外径范围做了适配优化，弧形接触面能够增大与工件表面的接触面积，在相同夹持力下降低接触面压，避免划伤软质工件表面，比如PET瓶身、带绝缘层的线束这类易损工件。夹爪臂的截面采用变厚度设计，靠近铰接基座的位置厚度更大，能够承受扭转作业时传递的扭矩载荷，靠近工作端的位置适当减薄，减少夹爪收拢时的相邻结构干涉，同时让夹爪指端能够伸入更小的作业空间，适配结构紧凑的工位布局。

　　在安装边界层面，顶部方形安装基座的四个端面预留了标准化的安装螺孔组，能够直接适配主流工业机器人末端的法兰安装尺寸，也可通过转接板安装在直线模组、旋转工作台这类自动化执行单元上，不需要对原有设备的安装接口做额外改造。机构的整体开合行程覆盖了常规小尺寸工件的外径范围，扭转动作的回转角度可通过驱动源的行程做灵活调整，不需要更换夹爪结构就能适配不同扭转角度要求的作业工序。

　　实际应用中，这套机构的联动结构能够保证四组夹爪的开合动作完全同步，不会出现单组夹爪动作滞后导致的工件夹持偏心问题，在扭转作业时，四组夹爪对工件施加的周向摩擦力均匀分布，能够保证扭转力矩稳定传递，避免出现打滑、扭转角度不足的不良品问题。夹爪臂与铰接位置都做了耐磨衬套的预留设计，长期往复作业时可通过更换衬套维持机构的动作精度，降低整体维护成本。相较于采用多驱动源分别控制单组夹爪的结构，这种纯机械联动的设计只需要单组驱动源就能完成四爪同步开合加扭转的复合动作，能够大幅降低机构的控制复杂度，减少电气元件的故障点，适配长时间连续运行的自动化产线作业需求。
