四缸发动机等长排气歧管结构设计

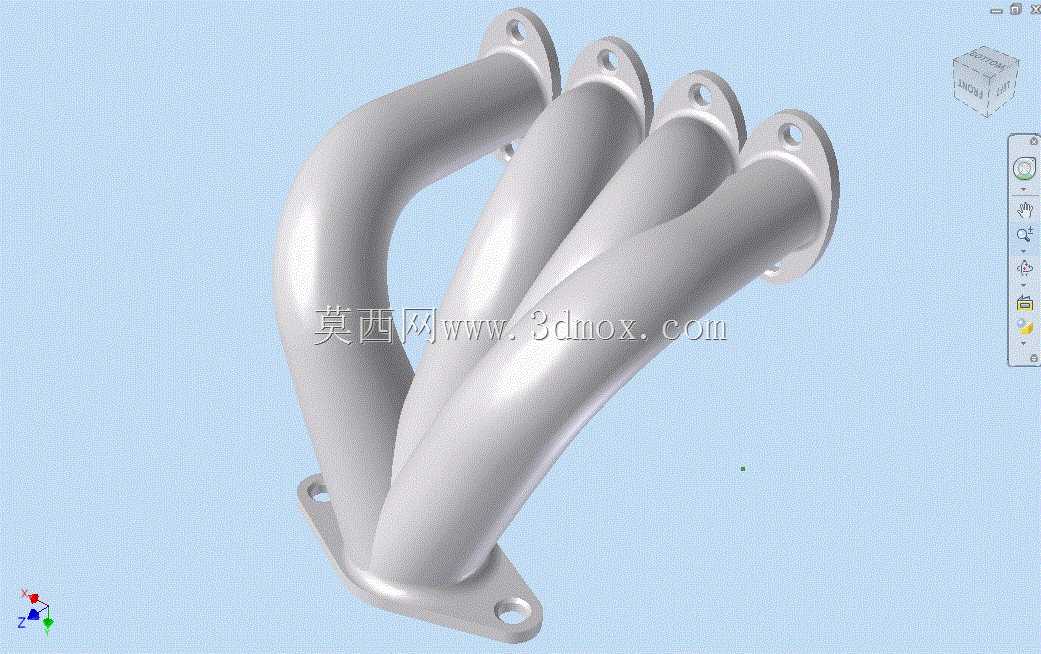

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，尤其在四缸自然吸气或涡轮增压机型的匹配设计中，歧管的管路走向、长度一致性、安装接口精度都是需要反复校核的核心参数。这款四合一结构的排气歧管采用等长管路设计思路，四个进气端分别对应直列四缸发动机的排气口位置，每个进气法兰面均设置独立的螺栓安装孔与密封端面，保证与气缸盖排气侧的贴合精度，避免高温高压排气出现泄漏问题。从实际应用场景来看，这类排气歧管多用于小排量直列四缸乘用车发动机，也可适配部分固定式动力机组、小型工程机械的内燃机动力单元，

　　核心作用是将各个气缸做功后排出的高温废气有序汇集，输送至三元催化器、涡轮增压器或排气消声系统中，同时通过管路长度的匹配设计，利用排气脉冲效应提升气缸的扫气效率，降低缸内残余废气系数，进而优化发动机的充气效率与动力输出特性。在结构设计层面，这款歧管的四个支管采用空间弯曲走向，通过三维曲面建模完成管路的顺滑过渡，避免管路出现急弯、截面突变等问题，减少排气过程中的流动阻力，每个支管的有效流通长度保持一致，保证各缸排出的废气到达汇集端的时间差控制在合理范围内，避免出现各缸排气干涉的问题——如果歧管长度差异过大，相邻气缸的排气脉冲会相互干扰，导致排气背压升高，直接影响发动机的动力输出与燃油经济性。安装边界方面，

　　四个进气法兰的孔位间距严格对应直列四缸发动机气缸盖的排气口布局，法兰面的平面度公差需要控制在0.1mm以内，保证密封垫片在高温工况下的密封可靠性；下端的汇集出口法兰为单接口结构，用于连接下游排气系统，法兰上的两个安装孔用于定位与紧固，出口的通径尺寸匹配发动机的额定排气流量需求，避免出现排气节流问题。从实际工程验证的角度，这类排气歧管在建模完成后需要进行流场仿真分析，校核不同转速工况下各支管的排气流速、压力损失与均匀性系数，同时还要进行热结构耦合分析，校核发动机满负荷工况下歧管的热变形量与热应力分布，避免因热膨胀导致法兰面翘曲、管路开裂等失效问题。歧管的管壁厚度需要兼顾结构强度与轻量化需求，在保证高温下刚度足够的前提下尽可能降低重量，

　　减少发动机排气侧的整体负载。不同于改装类的不等长排气歧管，这款原厂取向的等长设计更侧重发动机全工况的运行稳定性，在低转速扭矩输出与高转速功率释放之间取得平衡，同时管路的弯曲半径经过优化，避免出现局部应力集中的问题，每个支管与法兰的连接位置均设置过渡圆角，减少焊接或铸造过程中的应力集中风险。在实际装配场景中，这类歧管安装时需要在进气法兰与气缸盖之间加装金属多层密封垫片，按照规定的扭矩顺序紧固螺栓，避免因紧固力不均导致法兰面变形；出口端与下游排气系统的连接同样需要密封结构，防止高温废气泄漏引发周边部件老化或安全隐患。对于三维建模从业者而言，这类空间管路类零件的建模核心在于保证各管路中心轨迹的顺滑性，采用扫掠特征完成主体结构建模时，需要提前规划好各段管路的空间走向，避免出现曲面褶皱、截面畸变等问题，同时安装孔、法兰等结构的位置尺寸需要严格匹配发动机的安装边界，保证模型可直接用于后续的仿真分析与工艺输出。
