这类辐条式金属轮组最早可追溯至早期畜力运输车辆、老式农用机械的行走机构设计,如今在复古风格工业装置、主题场景陈设道具、特种低速行走设备中仍有广泛应用,不少文旅场景的复古观光设施、影视道具制作、工业风装饰装置的行走结构都会选用这类轮组结构,兼顾视觉风格辨识度与基础承重行走需求。从结构设计逻辑来看,这类轮组采用轮缘、辐条、轮毂三段式分体结构,轮缘部分采用等截面环形金属结构,截面宽度根据承重需求设定,轮缘外表面可根据使用场景选择光面或者包覆防滑层,本次设计的轮缘做了圆弧过渡处理,避免棱边应力集中,同时在与地面接触的位置预留了轻微的弧度,适配不平整路面的小幅颠簸,减少硬接触带来的结构冲击。辐条部分采用多根均匀分布的金属条结构,
从轮毂中心向外辐射连接至轮缘内侧,辐条的截面形状选用矩形截面,相比圆形截面拥有更好的抗扭与抗弯性能,每根辐条与轮毂、轮缘的连接位置都做了圆角过渡,避免焊接或者装配位置的应力集中,辐条的数量根据轮径大小匹配,大直径轮组适当增加辐条数量,分散轮缘承受的载荷,避免轮缘受载后出现局部变形。轮毂部分是轮组的核心安装基准,中心预留了与转轴配合的安装孔,孔的公差选用过渡配合等级,保证转轴与轮毂的同轴度,同时轮毂两侧预留了轴用挡圈的安装槽位,限制轮组在转轴上的轴向窜动,轮毂与辐条连接的位置做了加厚处理,承受辐条传递的全部载荷,避免长期受载后轮毂出现开裂变形。在实际安装适配层面,这类轮组的安装边界需要重点匹配转轴直径、轮组安装间距、
设备底部离地高度三个核心参数,轮组的总宽度决定了安装时需要预留的轴向空间,轮缘的外径决定了设备的最小离地间隙,设计时需要根据设备的整体重量核算单轮的承重能力,单轮承重需要预留1.5倍以上的安全系数,避免过载使用导致轮组变形。在场景适配方面,如果是用于陈设装饰类场景,轮组的表面可以做旧化、镀铜、刷复古漆等表面处理,匹配整体的复古视觉风格,这时候对承重的要求较低,可以适当减薄轮缘与辐条的壁厚,降低整体重量与制作成本;如果是用于实际行走的低速设备,就需要选用强度更高的金属材质,辐条与轮缘、轮毂的连接位置采用满焊处理,焊接后做去应力退火,消除焊接残余应力,同时轮毂的安装孔需要做精加工,保证与转轴的配合精度,减少行走过程中的晃动。

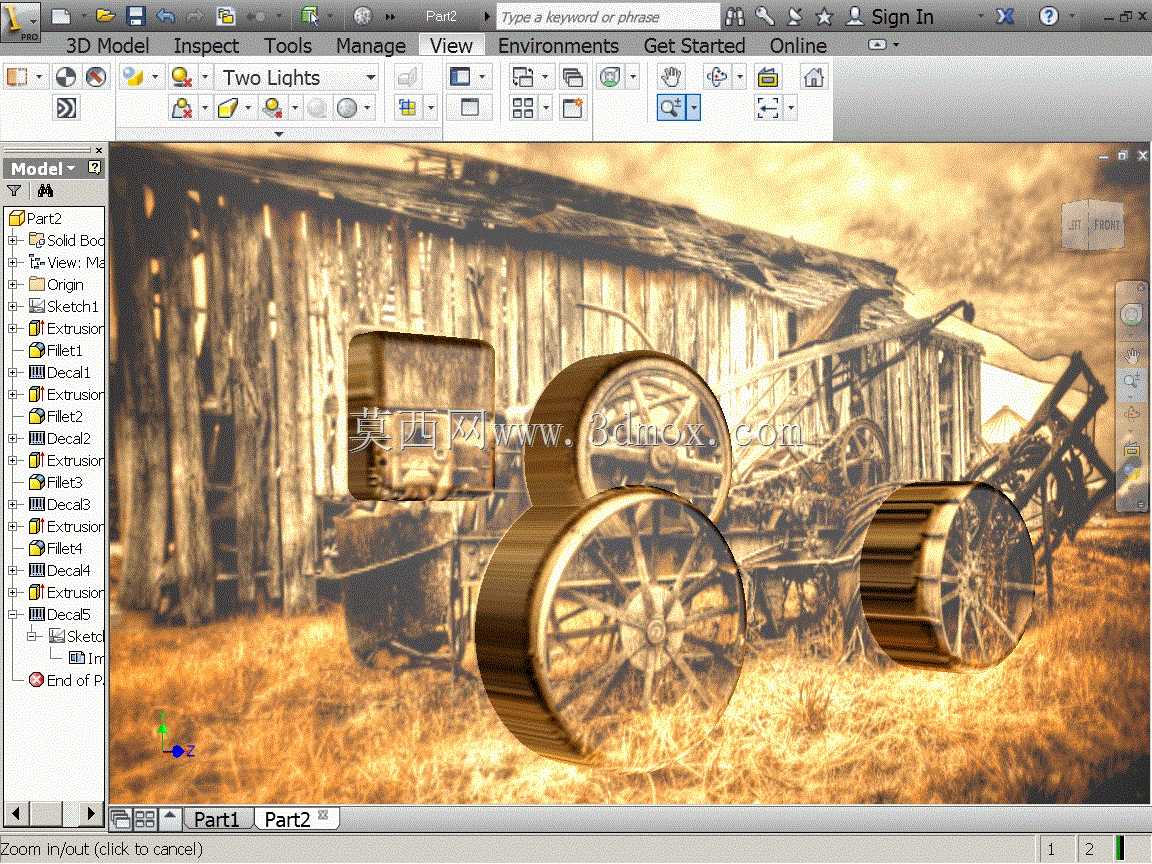

从建模思路来看,做这类轮组结构时,首先要确定轮组的核心参数:轮缘外径、轮缘宽度、轮毂直径、安装孔直径、辐条数量与截面尺寸,先绘制中心基准面与旋转轴线,先通过旋转特征做出轮缘与轮毂的基础基体,之后绘制单根辐条的截面轮廓,通过拉伸或者扫描特征生成单根辐条,再通过圆周阵列特征生成全部辐条,之后对所有连接位置做圆角处理,最后根据使用场景添加表面纹理或者装饰细节,建模过程中要注意所有装配位置的尺寸公差预留,比如安装孔的尺寸要比配合的转轴直径大0.02-0.05mm,方便装配,同时轴向的挡圈槽尺寸要符合标准件的尺寸规范,方便后续采购标准挡圈进行装配。这类轮组相比实心轮拥有更轻的重量,辐条结构可以在保证结构强度的前提下减少材料用量,同时复古的辐条造型拥有更强的视觉辨识度,在很多需要兼顾结构功能与视觉风格的场景中,比普通的实心橡胶轮、金属轮更适配需求,设计时需要平衡结构强度、重量、视觉效果三者的关系,根据具体的使用场景调整各部分的尺寸参数,不能直接套用固定的尺寸模板,比如用于重载场景时要适当增加辐条厚度与轮缘壁厚,用于装饰场景时可以适当缩减结构尺寸,突出造型效果。
