创意指针式计时指示构件三维结构

　　这套计时指示构件的三维结构，核心围绕指针类传动指示场景的实际使用需求搭建，在常规计时装置的指针功能基础上做了差异化的结构优化，适配多类需要可视化计时进度提示的设备安装场景。从实际应用场景来看，这类构件不仅可用于常规民用钟表的走时指示，还能适配工业计时装置、实验设备计时模块、工艺装饰类计时摆件的指示端，甚至可以拓展到需要线性进度指示的非标设备中，作为进度标识的传动执行件使用，相比常规标准化指针，其结构预留了多位置安装孔位，能适配不同轴径的输出轴连接，不需要额外做转接件加工，降低装配环节的适配成本。

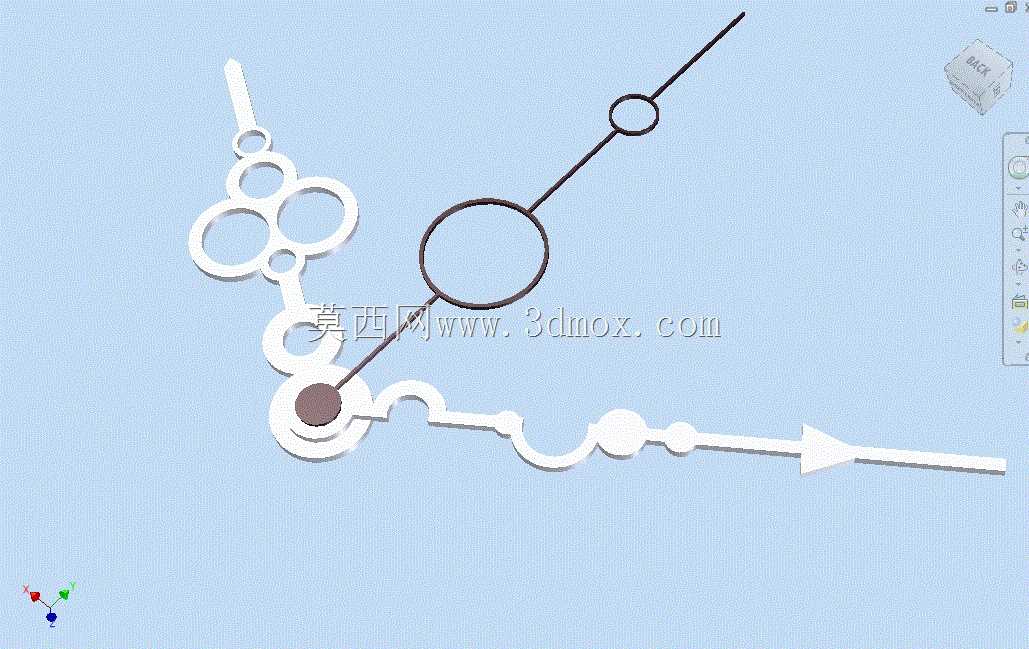

　　从功能特性上看，构件分为三个独立的指示段，分别对应不同的指示精度层级，长直带圆环端的构件适配长行程大半径的指示需求，转动时扫过的区域覆盖更大的刻度范围，适合作为长周期计时的主指示件；带多组镂空圆环的构件做了分层镂空设计，在保证结构刚性的前提下尽可能降低自身重量，减少转动时的转动惯量，降低驱动端的负载，适合作为中周期的副指示件；带箭头标识的直杆构件做了端部箭头成型，指示端的指向精度更高，适合作为短周期或者精准刻度位的指示件，三个构件可独立安装在同轴不同高度的输出轴上，转动时互不干涉，能同时实现多维度的进度指示。

　　设计思路上，整个构件没有采用常规指针的实心薄板结构，而是在非受力区域做了大量的镂空去除，一方面是控制构件整体重量，避免长时间转动后因为自重导致轴端偏磨，另一方面镂空的圆环结构也形成了独特的视觉效果，在转动过程中能形成差异化的视觉辨识度，不需要额外做表面涂装就能区分不同的指示构件。构件的安装基准端统一做了同轴的安装孔，孔位周边做了局部加厚处理，保证和输出轴配合的区域有足够的结构强度，避免频繁正反转转动时出现孔位磨损、配合间隙变大的问题，安装孔的尺寸边界做了公差适配的预留，既可以直接压装在标准直径的输出轴上，也可以通过顶丝锁紧的方式固定，适配不同的装配工艺需求。

　　外形尺寸与安装边界方面，最长的指示构件转动半径控制在常规圆形刻度盘的适配范围内，安装后端部距离刻度盘内圈预留了足够的安全间隙，不会和刻度盘表面或者护罩产生刮擦，三个构件的安装高度差做了精准的分层设计，每层之间预留了0.3mm以上的轴向间隙，即使存在一定的装配公差或者转动时的小幅形变，也不会出现层间碰擦的问题。构件的整体厚度统一，适合采用薄板冲压、激光切割或者3D打印的工艺加工，不需要复杂的多面加工工序，加工成本可控，同时所有的边角位置都做了小圆角过渡，没有尖锐的毛刺边，装配和后续维护过程中不会出现划伤操作人员的风险。在实际选型适配时，只需要确认输出轴的轴径、刻度盘的内圈半径以及轴向安装空间，就可以直接选用这套构件，不需要再做额外的结构修改，能大幅缩短计时类指示模块的设计开发周期。
