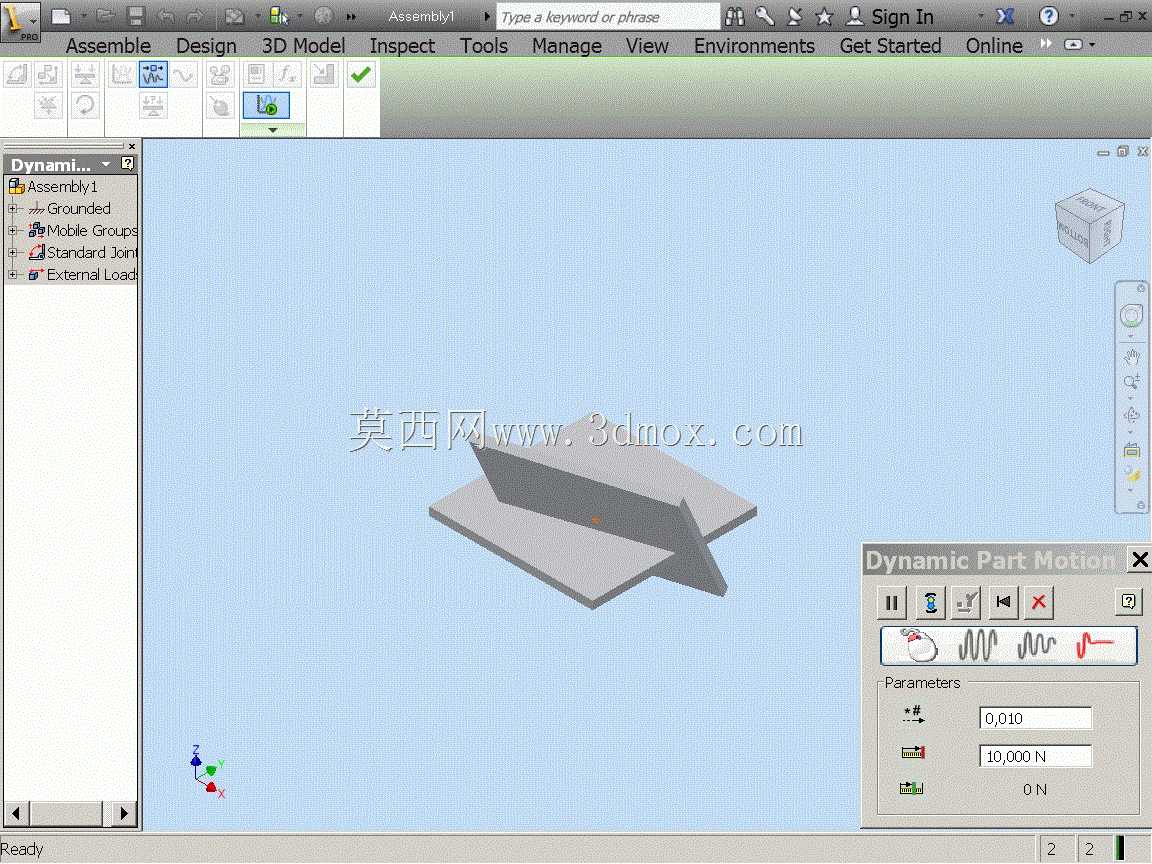

Inventor动态移动机构演示结构

　　这套动态移动结构的演示模型，主要面向机械设计前期的运动逻辑验证场景，在非标自动化设备的方案论证阶段，设计人员常需要快速验证活动构件在无额外约束、无重力加载工况下的相对运动轨迹，避免后续详细设计阶段出现构件干涉、行程不足的问题。很多刚接触三维运动仿真的工程师容易忽略无约束工况下的运动边界校核，实际上在多工位移载、柔性工装调整这类场景中，活动构件在初始调试阶段往往不会立刻加载完整的约束与驱动，先验证构件在自由状态下的相对移动逻辑，能提前排查零件外形设计上的干涉风险。从结构本身来看，模型采用两块平板构件搭配楔形活动块的组合形式，活动块与上下平板之间没有添加固定约束、配合约束，也没有施加重力载荷，完全还原构件在自由状态下的可移动特性，

　　设计时特意将楔形块的倾斜角度设置为常规移载机构常用的15度倾角，这个角度既可以保证移动过程中不会出现自锁卡滞，也能模拟实际工况中斜向推料、位置微调的运动过程。在实际设备应用中，这类无约束动态移动的验证逻辑，常被用在柔性工装的快换结构设计、物料移载的滑动对接结构、小型检测设备的样品台调整结构上，比如消费电子零部件的检测工位，样品台需要在多个检测位之间灵活移动，初始设计阶段就需要先验证移动构件在无锁紧约束时的活动范围，确认不会和周边的检测探头、定位柱发生碰撞。设计这套演示结构的时候，没有刻意添加复杂的特征，所有构件都采用等厚板材的简化形式，平板的外形尺寸按照常规小型工装台的常用比例设置，长宽比控制在3:2，

　　楔形块的长度与平板宽度保持一致，保证移动过程中楔形块不会从平板侧边滑脱，同时也预留了足够的移动行程，能够完整演示斜向相对移动的全过程。很多工程师在做运动仿真时，习惯一开始就把所有配合、驱动、载荷全部加上，一旦出现运动报错，很难定位问题根源，而这种无重力无约束的动态移动模型，刚好可以作为运动仿真的基础验证环节，先确认单个活动构件的六自由度移动范围，再逐步添加约束、驱动、载荷，能大幅提升仿真调试的效率。从安装边界来看，这套演示结构的下平板可以作为固定基座直接安装在设备台面上，上平板作为活动承载面，楔形块作为中间传动构件，实际应用时可以根据需求添加直线导轨、驱动气缸、锁紧机构等标准件，模型本身的构件外形没有设置多余的安装孔、定位特征，

　　给后续的详细设计留出了足够的修改空间，不管是用来做机构原理的教学演示，还是作为实际设备结构的设计原型，都能快速适配不同的设计需求。在运动参数设置上，模型里的动态移动参数按照常规低速移载的工况设置，移动速度控制在低速调试区间，作用力参数也对应小型轻载构件的常用推力范围，不会出现构件运动速度过快导致的仿真穿模问题，能够真实还原轻载构件在自由状态下的移动状态。对于从事三维建模、结构设计的从业者来说，这类基础运动演示模型的参考价值，不在于结构本身的复杂度，而在于它还原了运动仿真最基础的验证逻辑，很多复杂的自动化设备，其核心的运动逻辑都是从这类简单的相对移动结构衍生而来，先把无约束状态下的运动边界摸清楚，后续添加复杂约束、多构件联动的时候，就能少走很多弯路。
