弹簧顶置球体弹跳演示机构

　　这套弹跳演示结构的核心设计逻辑，是依托圆柱螺旋压缩弹簧的弹性形变特性，实现上方球体的往复弹跳运动，在教学演示、简易振动测试场景中有着明确的应用价值。从实际使用场景来看，这类结构常被用于基础力学实验装置中，用来直观展示弹性势能与动能的转换过程，也可作为小型振动测试台的基础承载单元，为轻质被测件提供可控的往复振动激励。

　　设计过程中首先要明确的是安装边界条件：底部采用平板式安装基座，基座上预留弹簧定位沉孔，沉孔直径与弹簧中径保持0.2-0.5mm的间隙配合，既保证弹簧压缩过程中不会出现径向偏移，又不会因为过盈配合导致弹簧圈卡滞。弹簧上端设置圆形承托板，承托板下侧同样设置定位凸台，凸台插入弹簧上端内圈，避免弹跳过程中承托板与弹簧发生错位脱落，承托板上表面为平面设计，可稳定放置不同直径的配重球体，不需要额外的夹持结构，依靠球体自身重力即可与承托板保持贴合。

　　功能特性上，这套结构没有额外的阻尼元件，弹簧的刚度直接决定了弹跳的频率与振幅，设计时可根据需要演示的弹跳高度更换不同线径、圈数的弹簧：当需要模拟低频率大振幅弹跳时，选择线径较细、有效圈数较多的软弹簧；当需要模拟高频率小振幅振动时，更换线径较粗、有效圈数较少的硬弹簧即可，整体拆装不需要专用工具，仅需手动插拔就能完成弹簧更换，适配不同的演示需求。

　　外形尺寸方面，整体结构的径向尺寸以弹簧外径为基准，底部安装基座的边长为弹簧外径的2.5-3倍，保证弹跳过程中整体重心始终落在基座支撑范围内，不会出现侧翻风险；弹簧的自由高度设置为基座厚度的4-6倍，上端承托板的直径比放置的球体直径小10-15mm，既保证球体放置稳定，又不会因为承托板过大遮挡弹簧的形变过程，方便观察弹性件的工作状态。

　　从结构设计的细节来看，弹簧两端均做了并圈磨平处理，磨平部分的长度不小于3/4圈，保证弹簧两端与基座、承托板的接触为面接触，避免点接触导致的受力不均、弹跳方向偏移问题。球体采用实心均质结构，重心与弹簧轴线完全重合，设计时可通过在承托板中心设置浅定位凹坑，进一步降低球体放置时的偏心概率，凹坑深度控制在1-2mm，不会对球体的弹跳姿态造成额外约束。

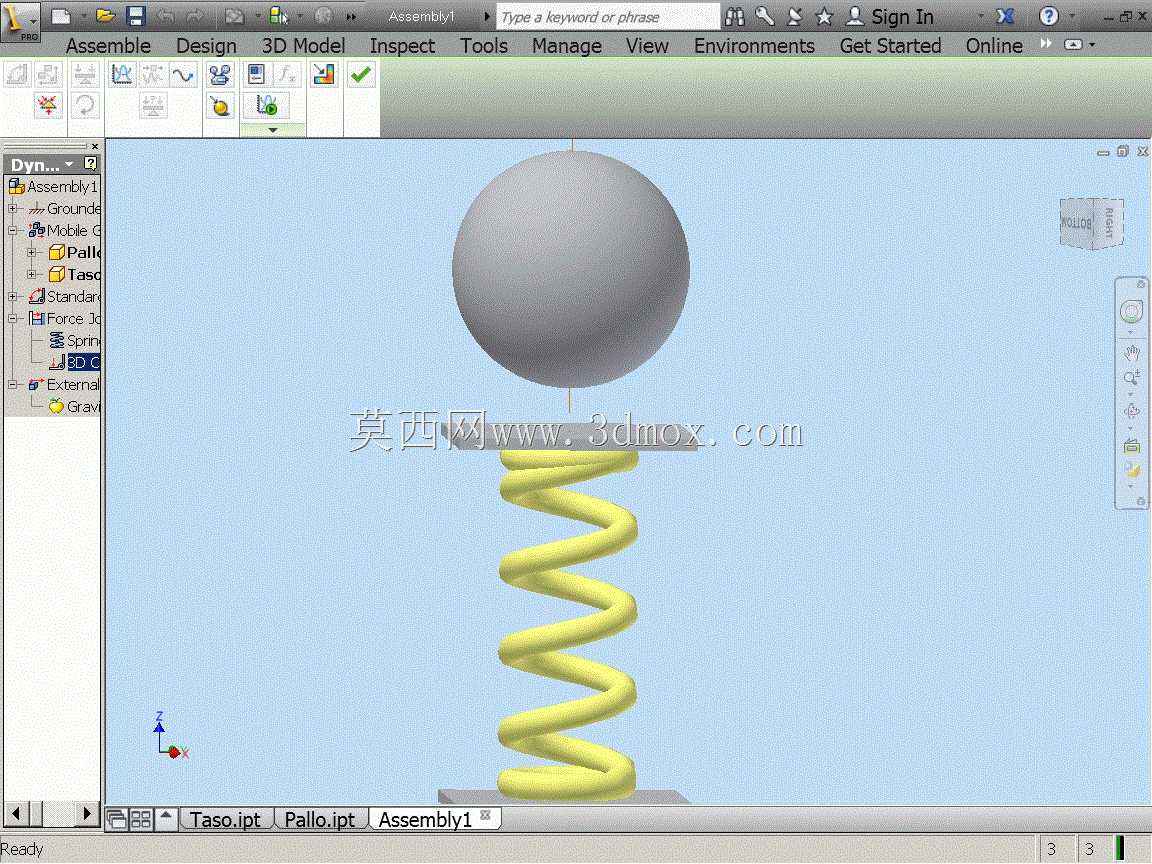

　　实际应用中如果需要调整弹跳的衰减速度，可在弹簧内侧加装不同阻尼系数的阻尼棒，阻尼棒两端分别连接基座与承托板，不需要改动原有安装接口即可实现阻尼调节，拓展结构的使用场景。整套结构没有复杂的传动部件，所有零件均为常见的标准件或简单机加工件，加工成本低，维护方便，既可以作为教学用具单独使用，也可以作为功能模块集成到小型振动试验设备、儿童游乐设施的弹跳单元中，适配多种不同的安装需求。在建模过程中，弹簧部分需要注意螺旋线的生成参数，保证节距均匀，两端并圈部分的过渡自然，避免出现螺旋线交叉、实体建模出错的问题；球体与承托板的配合位置要准确对齐弹簧轴线，保证后续做运动仿真时，弹跳轨迹沿竖直方向，不会出现无规律的侧向偏移，仿真结果与实际物理特性保持一致。
