摆动式重力平衡倾角测量装置结构

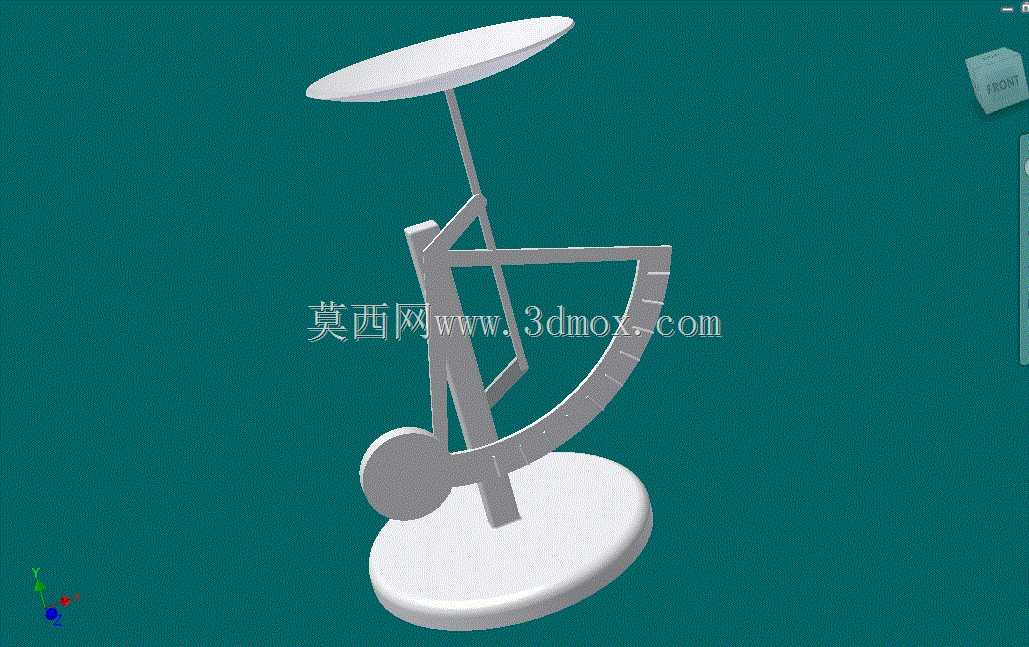

　　该结构属于机械式倾角检测类装置，核心依托重力摆的自平衡特性实现角度检测，无需外接电源或传感元件即可完成水平基准校验与倾角读数，在设备安装调平、工装校准、小型实验台姿态调整场景中具备极高的适配性。整套装置采用上下双圆盘支撑结构，底部圆盘为安装基准面，加工时需保证平面度公差控制在0.02mm以内，与中心竖杆的垂直度公差不超过0.01mm/100mm，避免基准偏差带来的读数误差；顶部圆盘为被测件承载面，直径略大于底部底座，边缘做倒圆角处理，防止放置工件时出现磕碰划伤，承载面与中心竖杆顶端采用铰接连接，可随摆体同步摆动，保证放置在顶面的被测件姿态与摆体倾角完全一致。

　　装置的核心摆动组件由竖杆、扇形刻度架、平衡配重三部分组成，扇形刻度架固定在竖杆中段位置，刻度弧面的圆心与竖杆铰接回转中心完全重合，刻度线沿弧面均匀分布，最小刻度间隔对应1度倾角，读数时可通过配重块侧边与刻度线的对齐位置直接获取倾角数值，无需额外换算。平衡配重为实心圆柱结构，安装在竖杆下部的悬臂轴上，配重的质心需严格落在竖杆铰接中心的正下方垂线上，装配时需通过配磨配重安装面调整质心位置，保证装置在无外力作用时，顶部承载面可自动回归水平状态，配重的重量需经过反复校核，既要保证摆体具备足够的回复力矩克服铰接处的转动摩擦，又要避免重量过大导致摆动惯性过强、读数稳定时间过长。

　　铰接部位采用小间隙配合的销轴结构，销轴表面做淬火处理提升耐磨性，配合间隙控制在0.005-0.01mm之间，既保证转动灵活无卡滞，又不会因间隙过大产生晃动误差。整套装置的安装边界较为宽松，底部底座可直接放置在平整的工作台面使用，也可通过底座上预留的安装孔固定在专用支架上，适配不同高度的检测需求；整体外廓尺寸控制在小型桌面设备范畴，占用工作台面面积不超过0.04平方米，可轻松嵌入小型装配流水线的检测工位，不会占用过多生产空间。

　　从设计逻辑来看，该结构完全规避了电子倾角仪的温漂、电磁干扰问题，在强磁、高湿、温差较大的车间环境中仍能稳定工作，日常维护仅需定期清理铰接处的灰尘、加注少量润滑脂即可，无需校准电路或更换电池，使用寿命远长于同量程的电子检测设备。结构上没有复杂的传动零件，所有零件均可采用普通金属切削工艺加工，制造成本低廉，适合小批量定制生产，针对不同的测量量程需求，仅需调整扇形刻度架的弧长与配重重量即可快速改型，无需重新设计整体支撑结构。在实际使用中，除了直接检测工件倾角外，还可作为其他检测设备的水平校准基准，搭配百分表等量具完成平面度、平行度的辅助检测，拓展性较强。
