创意木纹表盘镂空指针时钟结构设计

　　这款创意时钟的结构设计，核心围绕装饰性计时场景的适配需求展开，区别于常规工业计时设备的功能性优先逻辑，在走时精度达标的基础上，将视觉表现力作为核心设计方向。从实际应用场景来看，这类结构可适配桌面摆件、墙面装饰钟、文创礼品类计时产品，也可作为复古风格空间的软装配套构件，适配家居、文创门店、主题休闲空间等多种陈设场景。

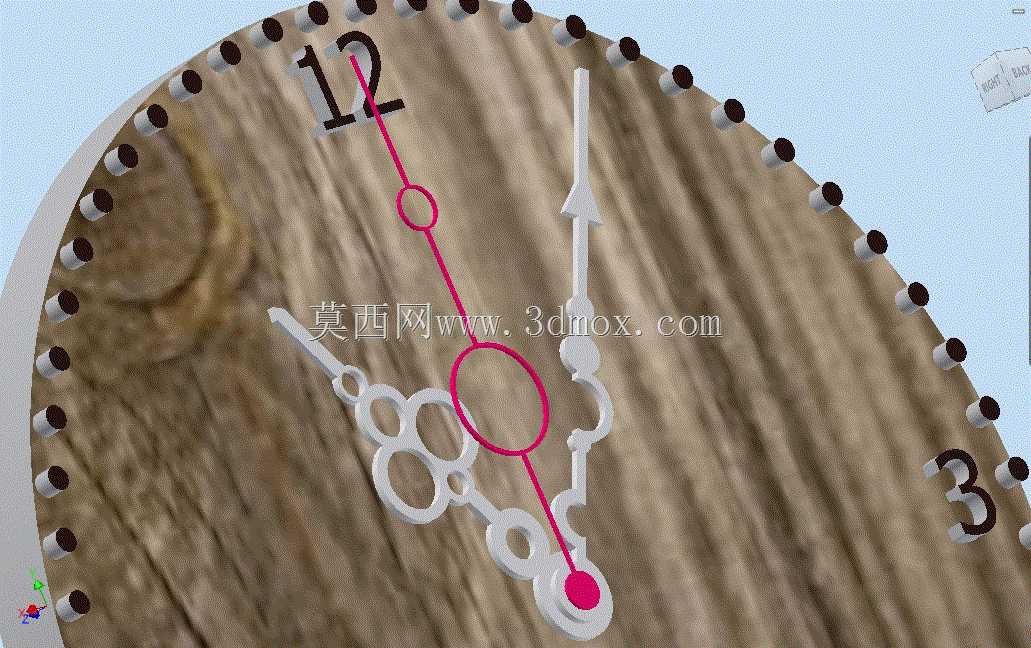

　　设计过程中首先敲定的是表盘基底的结构形式，采用类齿轮外缘的齿状凸点排布替代常规刻度环，外缘等距分布的深色凸点既承担分钟刻度的标识作用，也让整体轮廓脱离传统圆形表盘的单调感，齿状凸起的高度控制在2mm以内，避免外缘剐蹭周边陈设，同时凸点采用嵌入式安装结构，与表盘基底的连接位预留0.1mm的过盈配合量，装配后无需额外粘接即可固定，长期使用不会出现凸点脱落的问题。表盘表面的木纹质感处理，并非简单的表面贴图，在结构设计阶段就将木纹肌理的凹凸深度控制在0.3mm以内，既保证视觉上的木质纹理真实感，也不会因为肌理过深积落灰尘，日常擦拭维护时不会出现清洁死角。

　　指针组件的设计是整个结构的核心亮点，时针与分针采用镂空连环结构，摒弃传统实心指针的厚重感，连环的圆弧过渡全部做R2以上的圆角处理，避免锐角结构在装配或使用过程中划伤操作人员或使用者，指针的厚度统一为1.5mm，既保证足够的结构刚度，长时间运行不会出现弯折变形，也不会因为过厚产生明显的阴影影响读时。秒针采用醒目的亮色细长结构，两端设置环形配重块，重心严格落在指针转轴的中心线上，高速转动时不会出现偏心抖动的问题，有效降低走时过程中的异响与转轴磨损。指针与转轴的连接位采用D型孔配合结构，相比传统圆形孔加顶丝的固定方式，装配定位更精准，不会出现指针偏移导致的走时对位不准问题，拆装维护时也无需额外工具即可完成指针更换。

　　从安装边界来看，整个时钟的核心机芯采用标准石英钟机芯安装位，预留的机芯安装槽尺寸适配市面上通用的16mm轴长标准石英机芯，安装孔位间距严格匹配通用机芯的32mm标准孔距，用户后续更换机芯时无需额外打孔改造，直接替换即可。表盘背面预留8mm深度的沉槽用于容纳机芯与电池仓，整个时钟装配完成后总厚度控制在22mm以内，不管是放置在桌面作为座钟使用，还是挂装在墙面，都不会占用过多空间，挂装位预留的挂孔采用通用钥匙孔结构，适配市面上绝大多数墙面挂钉的尺寸，无需特殊安装配件即可完成固定。

　　结构设计阶段还充分考虑了不同材质的适配性，当前的结构参数既可以采用3D打印工艺制作小批量文创样品，也可以直接开模采用ABS注塑实现批量生产，木纹表面既可以做水转印处理，也可以直接采用木纹色母粒注塑实现一体化质感，指针部分的亮色处理可以采用分色注塑或者后期喷涂工艺实现，所有结构的拔模斜度统一设置为1.5度，开模生产时不会出现脱模卡滞的问题。走时组件的传动间隙预留0.05mm的合理公差，既保证齿轮传动顺畅无卡滞，也不会因为间隙过大出现走时虚位，长期运行的走时误差可以控制在常规石英钟的标准范围内。读时标识仅保留12、3两个核心数字标识，配合外缘的凸点刻度，既保留了极简的视觉风格，也不会影响正常读时，数字标识采用嵌入式安装，与表盘表面齐平，不会凸起剐蹭指针，数字的高度与表盘表面的高度差控制在0.1mm以内，指针运行时与数字表面预留0.8mm的安全间隙，哪怕出现轻微的装配偏差，也不会出现指针刮蹭表盘的问题。
